Дривелине подшипник/стояночный тормоз — HITACHI LX150-5

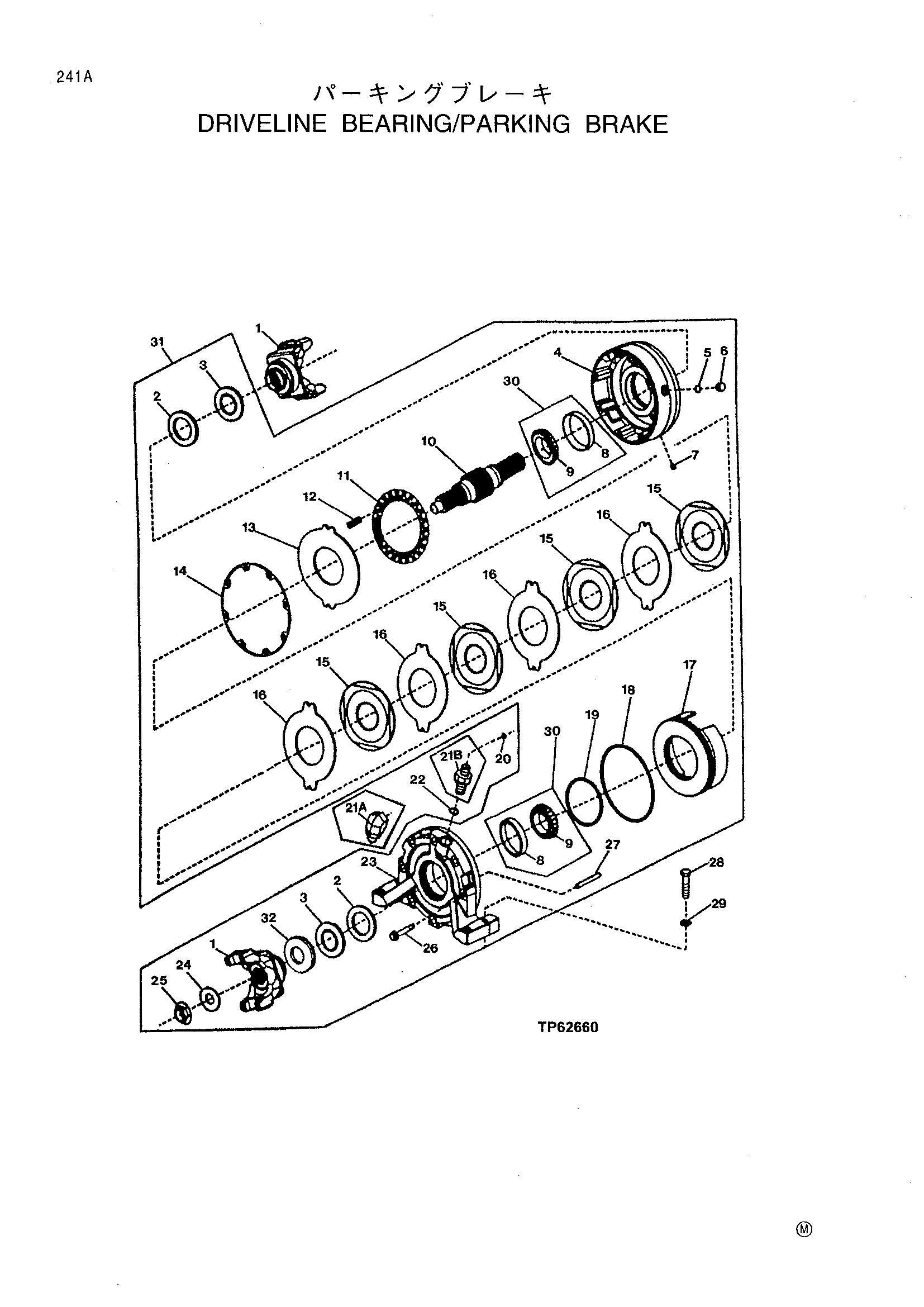

Заводская схема «Дривелине подшипник/стояночный тормоз» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T175448 | Вилка | 1 |
| 2 | AT206798 | Уплотнение | 2 |
| 3 | AT206797 | Уплотнение | 2 |
| 5 | R26375 | Уплотнительное кольцо | 2 |
| 6 | R39112 | Штуцер | 2 |
| 7 | AT208411 | Предохранительный клапан | 1 |
| 10 | T170604 | Универсальный дривесхафт | 1 |
| 11 | T167840 | Фиксатор | 1 |
| 12 | T167841 | Компрессион пружина | 46 |
| 13 | T167980 | Диск, с наружный сплине | 1 |
| 14 | T167842 | Прокладка | 1 |
| 15 | T167981 | Диск, с внутренний сплине | 4 |
| 16 | T167982 | Диск, с наружный сплине | 4 |
| 17 | T170607 | Поршень | 1 |
| 18 | T167843 | Уплотнительное кольцо | 1 |
| 19 | T167845 | Уплотнительное кольцо | 1 |
| 20 | T77613 | Уплотнительное кольцо | 1 |
| 21A | 38H1413 | Угловой штуцер штуцер | 1 |
| 21B | 38H1338 | Адаптер | 1 |
| 22 | U12547 | Уплотнительное кольцо | 1 |
| 24 | T170582 | Шайба | 1 |
| 25 | T167848 | Фланец гайка | 1 |
| 26 | 19M7817 | Винт | 8 |
| 27 | T167943 | Довел палец | 2 |
| 28 | 19M7719 | Болт с головкой | 4 |
| 29 | 24M7338 | Шайба | 4 |
| 30 | AT209495 | Подшипник | 2 |
| 31 | AT208101 | Тормоз | 1 |
| 32 | T173407 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
