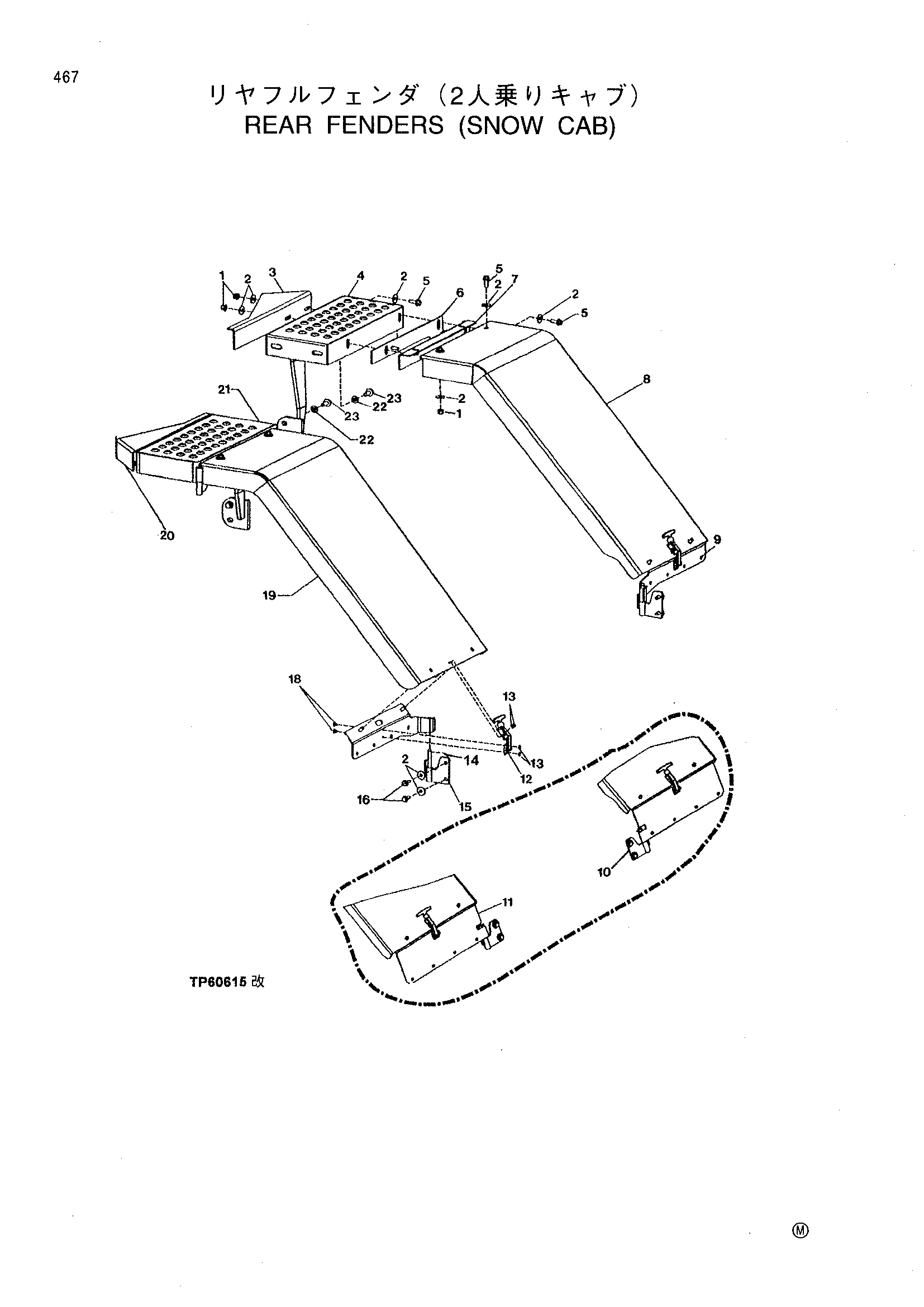

Задний фендерс (снегоуборочный кабина) — HITACHI LX150-5
Заводская схема «Задний фендерс (снегоуборочный кабина)» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 14M7400 | Блокировка гайка | 12 |
| 2 | 24M7296 | Шайба | 24 |
| 3 | T174831 | Пластина | 1 |
| 4 | AT211526 | Платформ | 1 |
| 5 | 19M7786 | Винт | 12 |
| 6 | AT210809 | Петля | 1 |
| AT211141 | Петля | 1 | |
| 7 | AT210811 | Петля | 1 |
| AT211140 | Петля | 1 | |
| 8 | T174937 | Крышка | 1 |
| 10 | AT219782 | Опора | 1 |
| 11 | AT219781 | Опора | 1 |
| 12 | AT219931 | Защёлка | 2 |
| 13 | 24H1283 | Шайба | 8 |
| 14 | R46528 | Пружина локкинг палец | 2 |
| 15 | AT219803 | Опора | 2 |
| 16 | 19M7786 | Винт | 4 |
| 18 | R55326 | Заклёпка | 8 |
| 19 | T173722 | Крышка | 1 |
| 20 | T174830 | Пластина | 1 |
| 21 | AT211524 | Платформ | 1 |
| 22 | T178063 | Шайба | 4 |
| 23 | 19M7789 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
