Ауксилиарй JOY стикк контроллер — HITACHI LX150-5

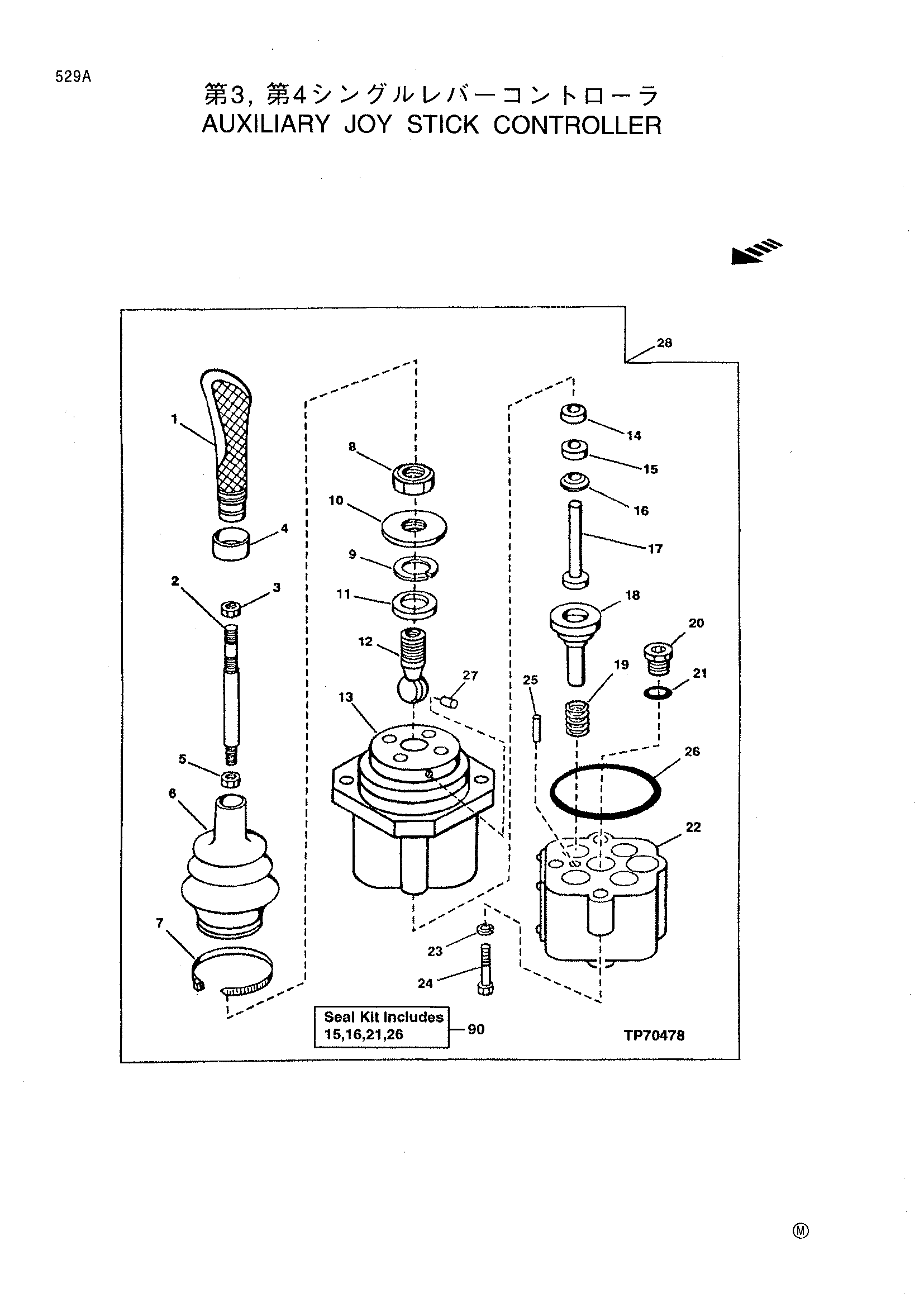

Заводская схема «Ауксилиарй JOY стикк контроллер» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT172629 | Рукоятка | 1 |
| 2 | AT210145 | Рычаг | 1 |
| 3 | T170269 | Гайка | 1 |
| 4 | AT208911 | Фиксатор | 1 |
| 5 | T172986 | Гайка | 1 |
| 6 | T172988 | Защитный чехол | 1 |
| 7 | H77698 | TIE лента | 1 |
| 8 | T172985 | Гайка | 1 |
| 9 | T172987 | Стопорное кольцо | 1 |
| 10 | AT119017 | Пластина | 1 |
| 11 | AT119378 | Фиксатор | 1 |
| 12 | AT119018 | Шарик | 1 |
| 17 | T102958 | Плунжер | 4 |
| 19 | T131624 | Пружина | 4 |
| 20 | AT49216 | Штуцер | 1 |
| 23 | 12M7006 | Блокировка шайба | 4 |
| 24 | 19M7966 | Винт | 4 |
| 25 | T102961 | Довел палец | 1 |
| 27 | T102963 | Клапан | 1 |
| 28 | AT208760 | Електроник управление блок | 2 |
| 90 | AT210247 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
