Коромысло армс, вал и пусх родс — HITACHI LX150-5

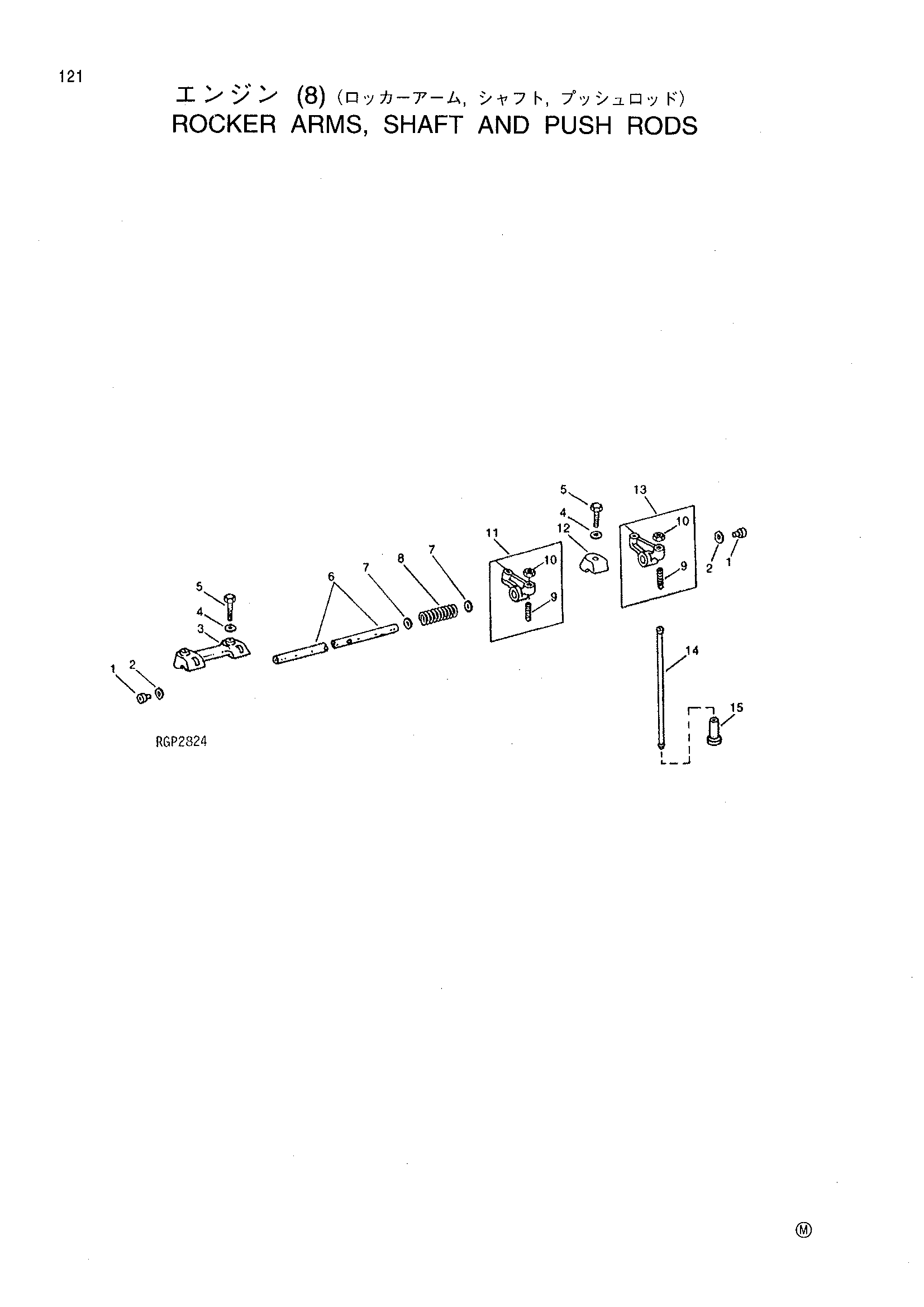

Заводская схема «Коромысло армс, вал и пусх родс» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R54565 | Пробка | 2 |
| 2 | R26081 | Шайба | 2 |
| 3 | R136083 | Хомут | 2 |
| 4 | R26559 | Шайба | 6 |
| 5 | 19H1740 | Болт с головкой | 6 |
| 6 | R70826 | Коромысло рукоять вал | 1 |
| 7 | R71208 | Шайба | 10 |
| 8 | R26079 | Пружина | 5 |
| 9 | R27443 | Комплект винт | 12 |
| 10 | 14H846 | Гайка | 12 |
| 11 | RE24045 | Коромысло рукоять | 6 |
| 12 | R26748 | Хомут | 2 |
| 13 | RE24046 | Коромысло рукоять | 6 |
| 14 | R85027 | Пусх шток | 12 |
| 15 | R110126 | Кулачок фолловер | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
