ANGLING PLOW ELECTRIC PARTS — HITACHI LX150-5

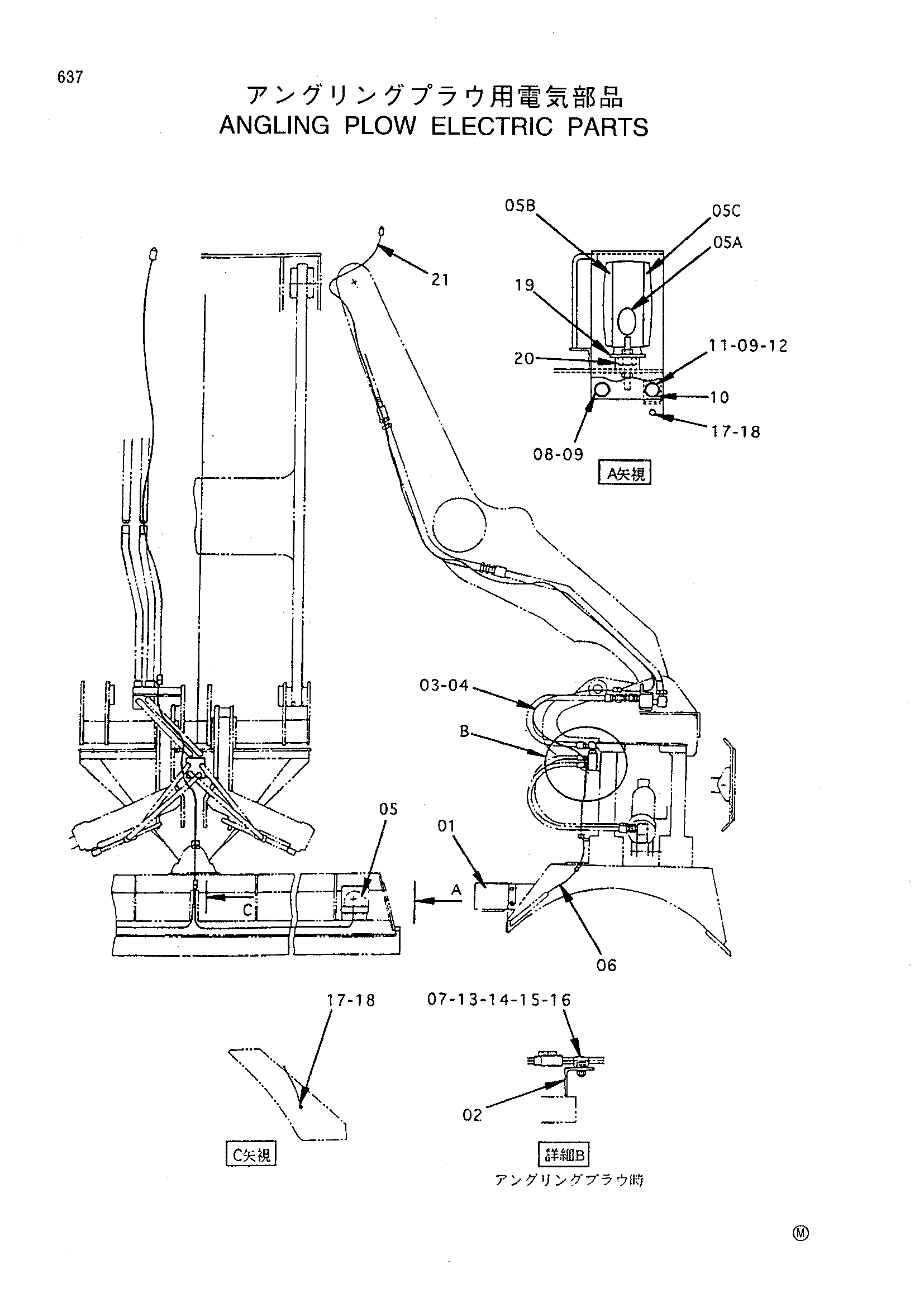

Заводская схема «ANGLING PLOW ELECTRIC PARTS» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8065911 | Крышка | 2 |
| 02 | 4283419 | Кронштейн | 1 |
| 03 | 4360826 | Жгут проводов | 1 |
| 04 | 4055312 | Ленточный зажим | 15 |
| 05 | 4334983 | Фонарь | 2 |
| 05A | 4295895 | Лампа | 2 |
| 05B | 4333365 | Рассеиватель | 2 |
| 05C | 4360979 | Рассеиватель | 2 |
| 06 | 4360825 | Жгут проводов | 1 |
| 07 | 4286234 | Зажим | 1 |
| 08 | 19H1731 | Болт | 6 |
| 09 | 4395927 | Шайба | 10 |
| 10 | 4314154 | Зажим | 2 |
| 11 | 4395987 | Болт | 2 |
| 12 | 4314141 | Гайка | 2 |
| 13 | 4429093 | Болт | 1 |
| 14 | 4395990 | Гайка | 1 |
| 15 | 4395991 | Шайба | 1 |
| 16 | 4395992 | Шайба | 1 |
| 17 | 4361031 | Болт | 3 |
| 18 | 4361030 | Шайба | 3 |
| 19 | 4368360 | Пластина | 2 |
| 20 | 4368361 | Резиновая подушка | 4 |
| 21 | 4358779 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
