Тормозной клапан, педалс и линкаге — HITACHI LX150-5

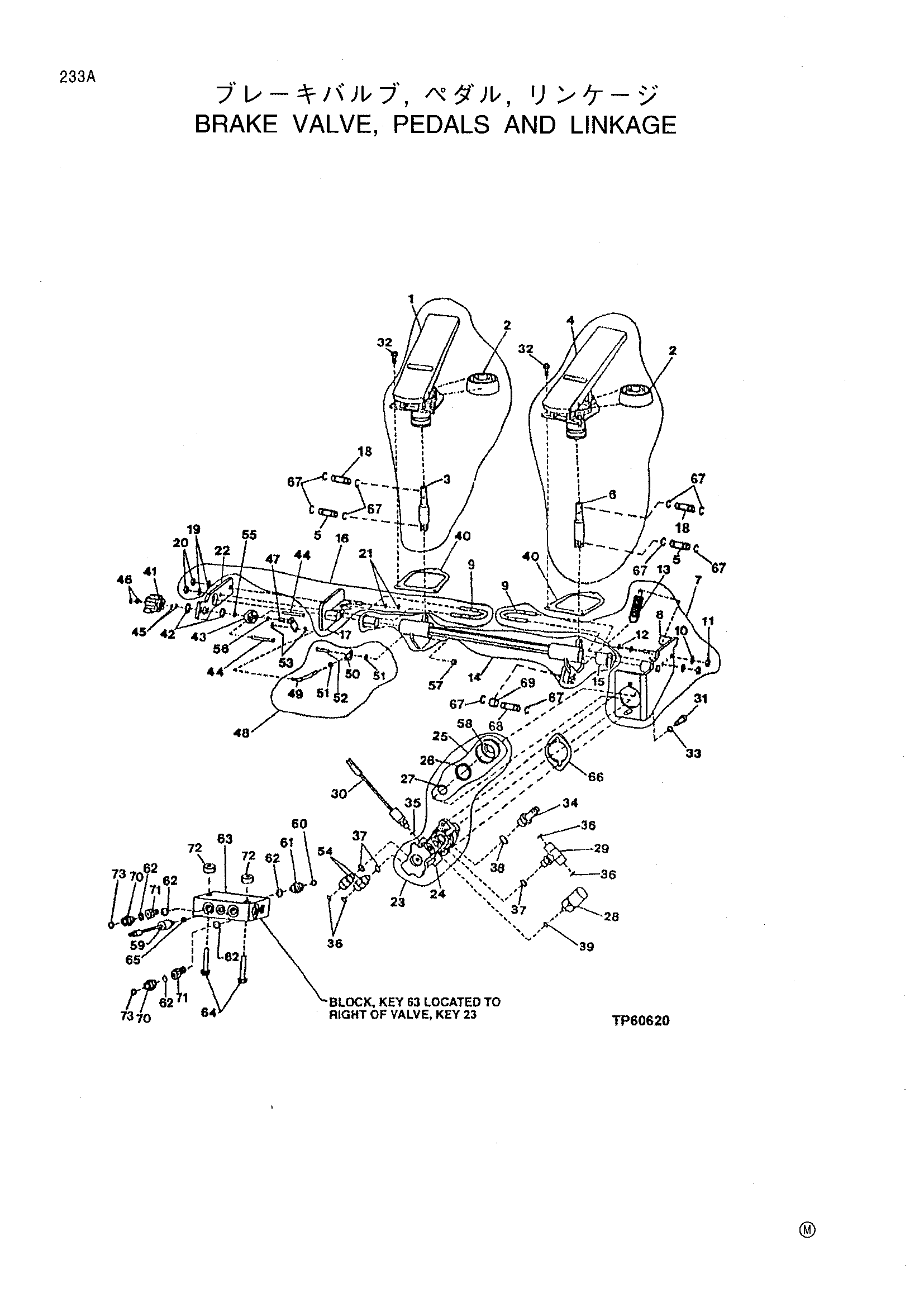

Заводская схема «Тормозной клапан, педалс и линкаге» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	AT208087	Педаль	1
2	T174634	Защитный чехол	2
3	AT208163	Пусх шток	1
4	AT203457	Педаль	1
5	T157211	Палец	2
6	AT208088	Пусх шток	1
7	AT208086	Комплект	1
8	AT208166	Опора	1
9	T157220	Хомут	2
10	T170181	Блокировка шайба	2
11	R53317	Блокировка гайка	2
12	T170180	Стопорное кольцо	2
13	T176108	Пружина	1
	T176111	Пружина	1
14	AT208089	Коромысло рукоять	1
15	T157223	Подшипник	2
16	AT208085	Комплект	1
17	AT208167	Опора	1
18	T157258	Палец	2
19	T170181	Блокировка шайба	2
20	R53317	Блокировка гайка	2
21	T170180	Стопорное кольцо	2
22	T172274	Опора	1
23	AT210229	Клапан	1
25	AT207948	Уплотнение комплект	1
26	AT207947	Уплотнение	1
27	R26375	Уплотнительное кольцо	1
28	AT206721	Выключатель	1
29	AT207529	Штуцер	1
30	AT223535	Выключатель	1
31	19M7657	Винт	2
32	M113243	Винт	6
33	24M7313	Шайба	2
34	T38282	Шланг штуцер	1
35	R26287	Уплотнительное кольцо	1
36	T77613	Уплотнительное кольцо	4
37	R26448	Уплотнительное кольцо	3
38	R26375	Уплотнительное кольцо	1
39	R28782	Уплотнительное кольцо	1
40	T172927	Прокладка	2
41	RE35704	Датчик	1
42	P48347	Уплотнительное кольцо	2
43	R86457	Опора	1
44	21H1390	Винт	2
45	12M7060	Шайба	2
46	14H631	Гайка	2
47	RE24468	Вал	1
48	AT210877	Линкаге	1
50	AH108055	TIE шток концевой	1
51	N203905	Блокировка гайка	2
52	21H985	Винт	1
53	R72654	Стопорное кольцо	2
54	AT181313	Обратный клапан	2
55	R72653	Стопорное кольцо	1
56	A4365R	Уплотнительное кольцо	1
59	AT223535	Выключатель	1
60	T77613	Уплотнительное кольцо	1
61	38H1160	Адаптер	1
62	R26448	Уплотнительное кольцо	5
63	AT220062	Клапан	1
64	19M8318	Винт	2
	19M7802	Винт	2
65	R26287	Уплотнительное кольцо	1
67	T157212	Зажим	10
68	T157257	Палец	1
69	T175236	Ролик	1
	T157213	Ролик	1
70	38H1173	Адаптер	2
71	T175703	Адаптер	2
72	28H3381	Проставка	2
73	T77857	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
