Двигатель масляный радиатор — HITACHI LX150-5

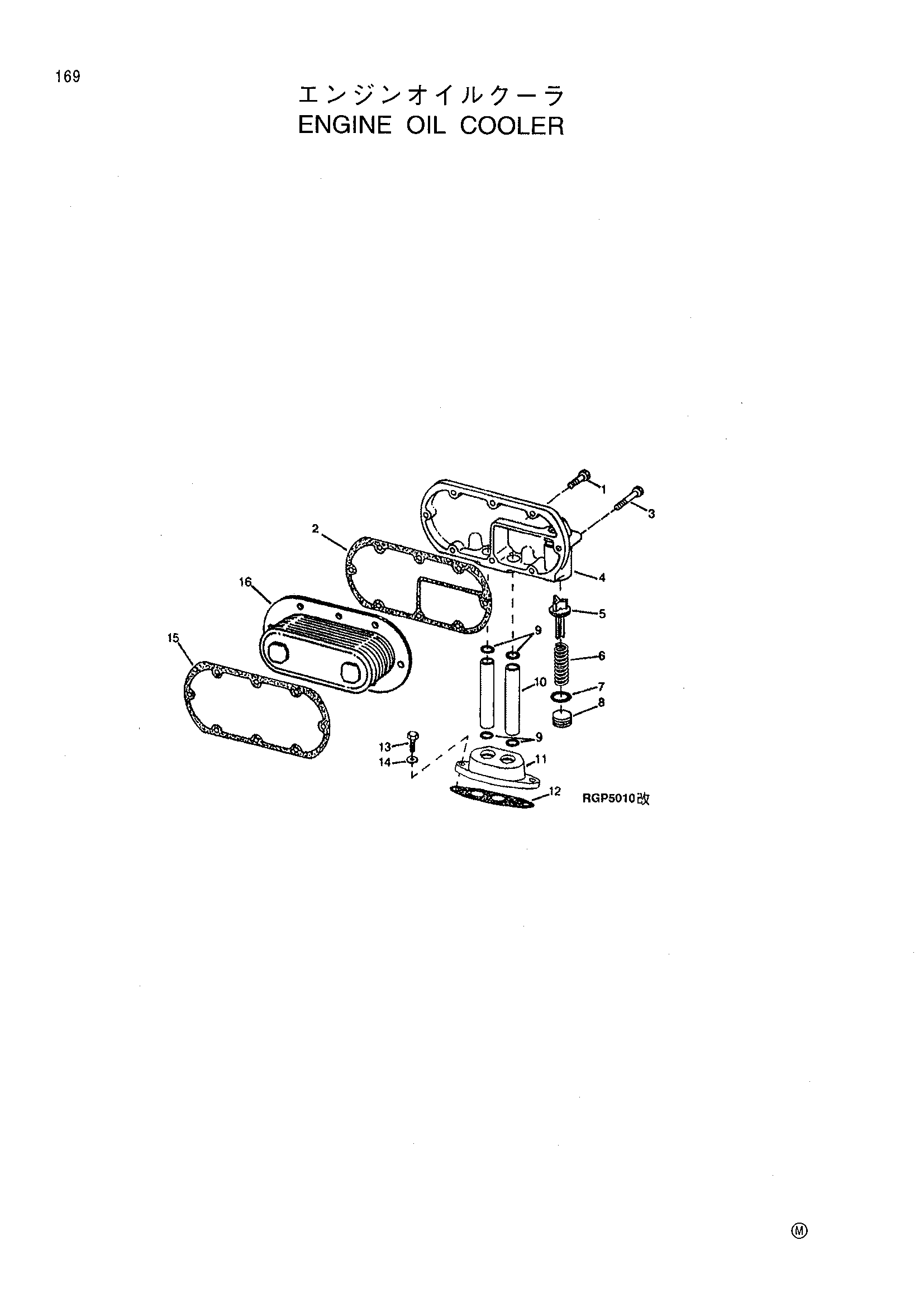

Заводская схема «Двигатель масляный радиатор» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19H3768 | Болт с головкой | 5 |
| 2 | R132396 | Прокладка | 1 |
| 3 | 19H3769 | Болт с головкой | 3 |
| 4 | R134602 | Крышка | 1 |
| 5 | R500055 | Клапан | 1 |
| 6 | R98064 | Пружина | 1 |
| 7 | U17409 | Уплотнительное кольцо | 1 |
| 8 | R121163 | Штуцер пробка | 1 |
| 9 | R47153 | Уплотнительное кольцо | 4 |
| 10 | R51053 | Масляный трубка | 2 |
| 11 | R127297 | Адаптер | 1 |
| 12 | R50424 | Прокладка | 2 |
| 13 | 19H3483 | Болт с головкой | 2 |
| 14 | 24M7096 | Шайба | 2 |
| 15 | AR58952 | Прокладка | 1 |
| 16 | AR55394 | Масляный радиатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
