Топливный топливный насос высокого давления, лубе линия и двигатель контроллер — HITACHI LX150-5

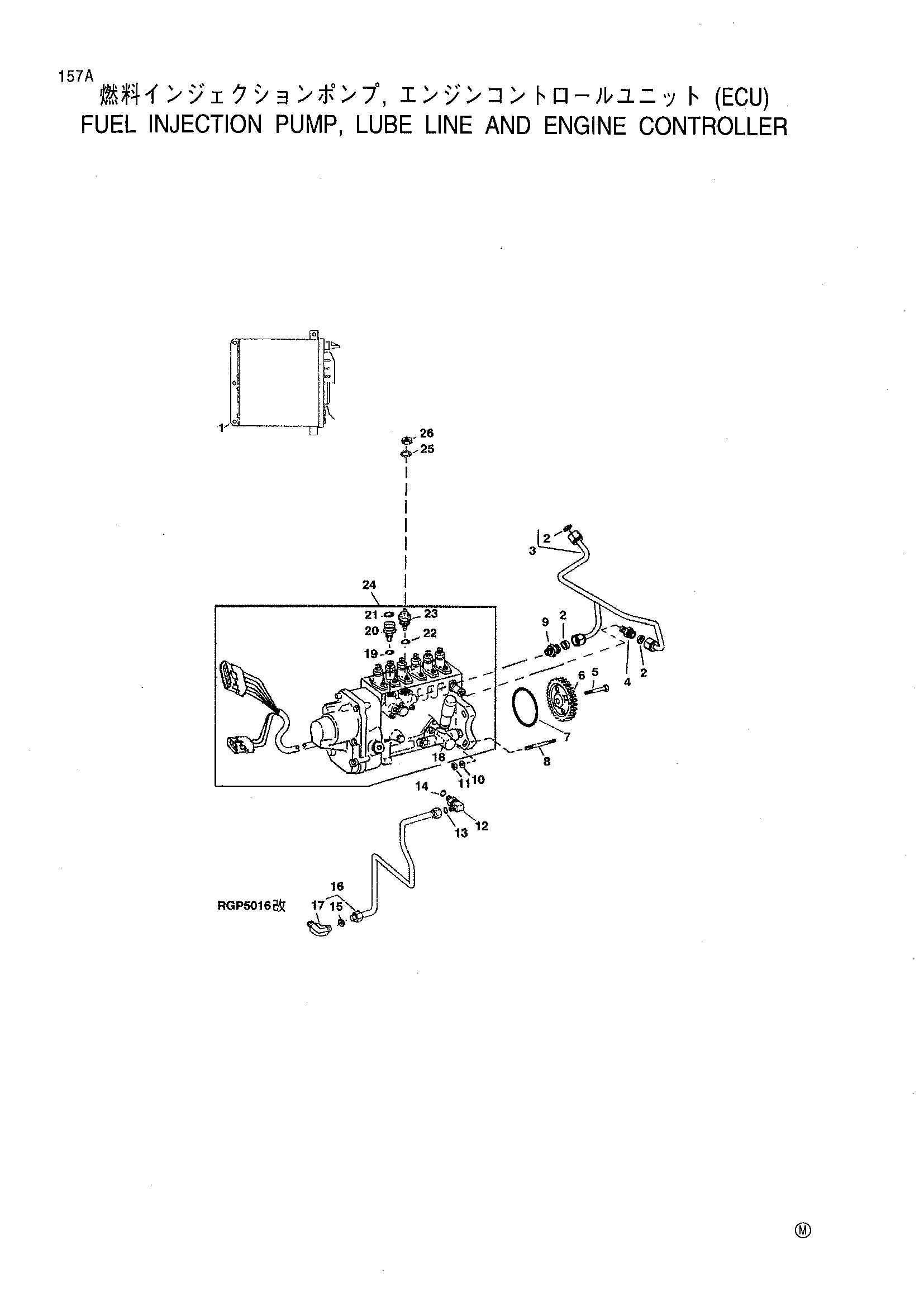

Заводская схема «Топливный топливный насос высокого давления, лубе линия и двигатель контроллер» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | RE503309 | Двигатель контроллер | 1 |
| RE506199 | Двигатель контроллер | 1 | |
| RE504265 | Двигатель контроллер | 1 | |
| RE506200 | Двигатель контроллер | 1 | |
| 2 | R51936 | Манжета | 3 |
| 3 | RE504635 | Топливный линия | 1 |
| 4 | RE502650 | Штуцер | 1 |
| 5 | R121195 | Болт с головкой | 1 |
| 6 | R121164 | Шестерня | 1 |
| 7 | R76358 | Уплотнительное кольцо | 1 |
| 8 | R114130 | Шпилька | 4 |
| 9 | RE67934 | Разъём | 1 |
| 10 | M72490 | Шайба | 4 |
| 11 | 14H1090 | Гайка | 4 |
| 12 | AR88903 | Угловой штуцер штуцер | 1 |
| 13 | R67264 | Манжета | 1 |
| 14 | R79060 | Уплотнительное кольцо | 1 |
| 15 | R67264 | Манжета | 1 |
| 16 | RE60577 | Масляный линия | 1 |
| 17 | T18012 | Угловой штуцер штуцер | 1 |
| 18 | RE46252 | Топливный насос | 1 |
| 19 | R53899 | Шайба | 1 |
| 20 | RE28217 | Топливный температуре датчик | 1 |
| 21 | R98500 | Уплотнительное кольцо | 1 |
| 22 | R99047 | Уплотнительное кольцо | 1 |
| 23 | R89014 | Соленоид | 1 |
| 24 | RE62645 | Топливный топливный насос высокого давления | 1 |
| RE502698 | Топливный топливный насос высокого давления | 1 | |
| RE503347 | Топливный топливный насос высокого давления | 1 | |
| 25 | 12H296 | Шайба | 1 |
| 26 | 14M7297 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
