Генератор, крепление браккетс, ремень и ремень тенсион — HITACHI LX150-5

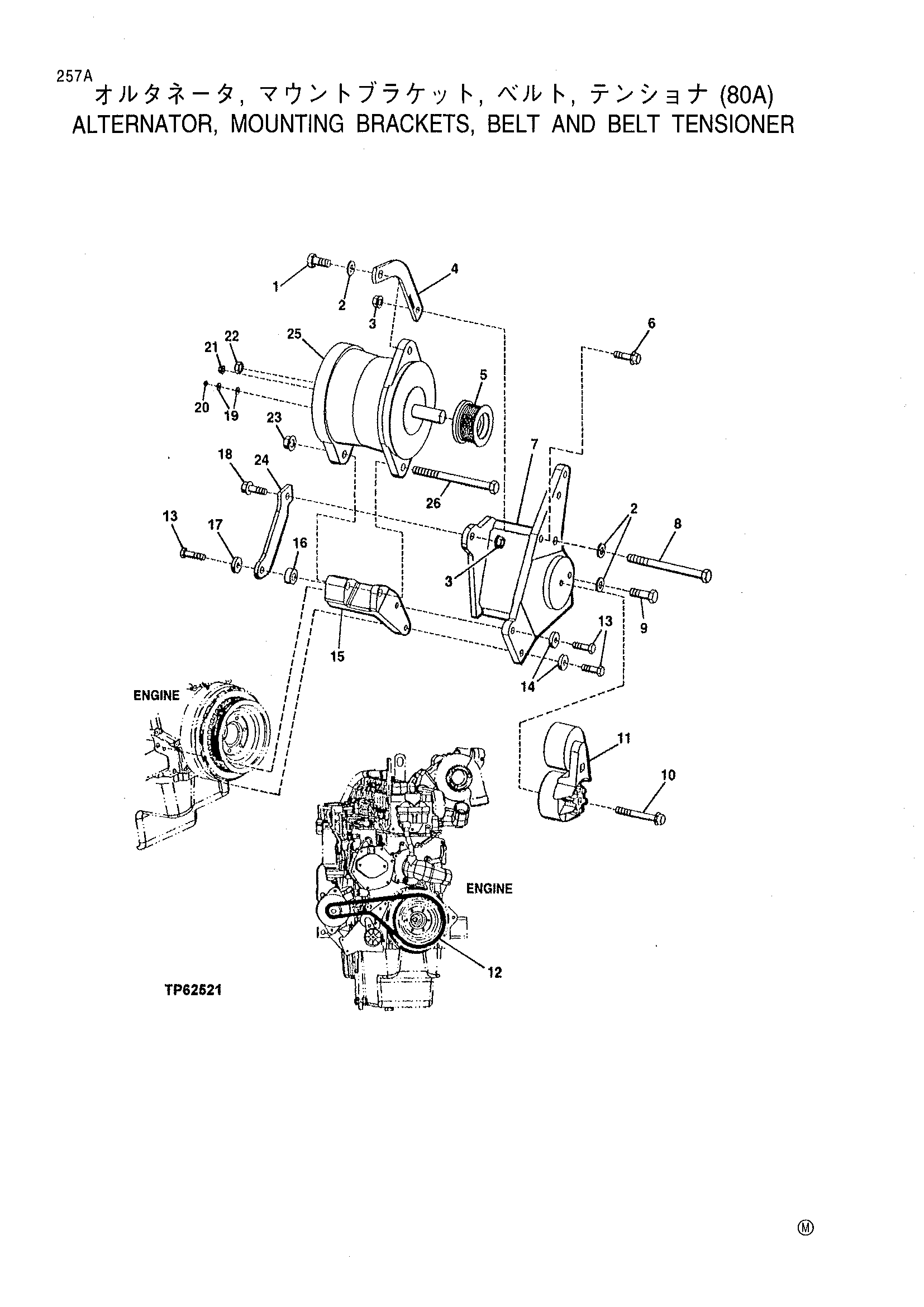

Заводская схема «Генератор, крепление браккетс, ремень и ремень тенсион» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19H3385 | Болт с головкой | 1 |
| 2 | 24M7047 | Шайба | 3 |
| 3 | 14M7296 | Фланец гайка | 2 |
| 4 | R128961 | Страп | 1 |
| 5 | R128859 | Шкив | 1 |
| 6 | 19M7835 | Винт | 1 |
| 7 | AT220259 | Опора | 1 |
| 8 | 19H3136 | Болт с головкой | 1 |
| 9 | 19H2993 | Болт с головкой | 1 |
| 10 | 19M7810 | Винт | 1 |
| 11 | RE70535 | Тигхтенер | 1 |
| 12 | T173122 | Ремень | 1 |
| T178419 | Ремень | 1 | |
| 13 | 19H3239 | Болт с головкой | 3 |
| 14 | 24M7239 | Шайба | 2 |
| 15 | R500607 | Страп | 1 |
| 16 | T175669 | Проставка | 1 |
| 17 | 24M7239 | Шайба | 1 |
| 18 | 19M7786 | Винт | 1 |
| 19 | 14M7299 | Фланец гайка | 1 |
| 20 | 14M7100 | Гайка | 1 |
| 21 | 14M7303 | Фланец гайка | 1 |
| 22 | 14H849 | Гайка | 1 |
| 23 | 14M7299 | Фланец гайка | 1 |
| 24 | T175671 | Регулировочный страп | 1 |
| 25 | AT208541 | Генератор | 1 |
| TY6794 | Генератор | 1 | |
| 26 | 19M7307 | Болт с головкой | 1 |
| 27 | AT207346 | Генератор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
