Гидроцилиндр стрелы — HITACHI LX150-5

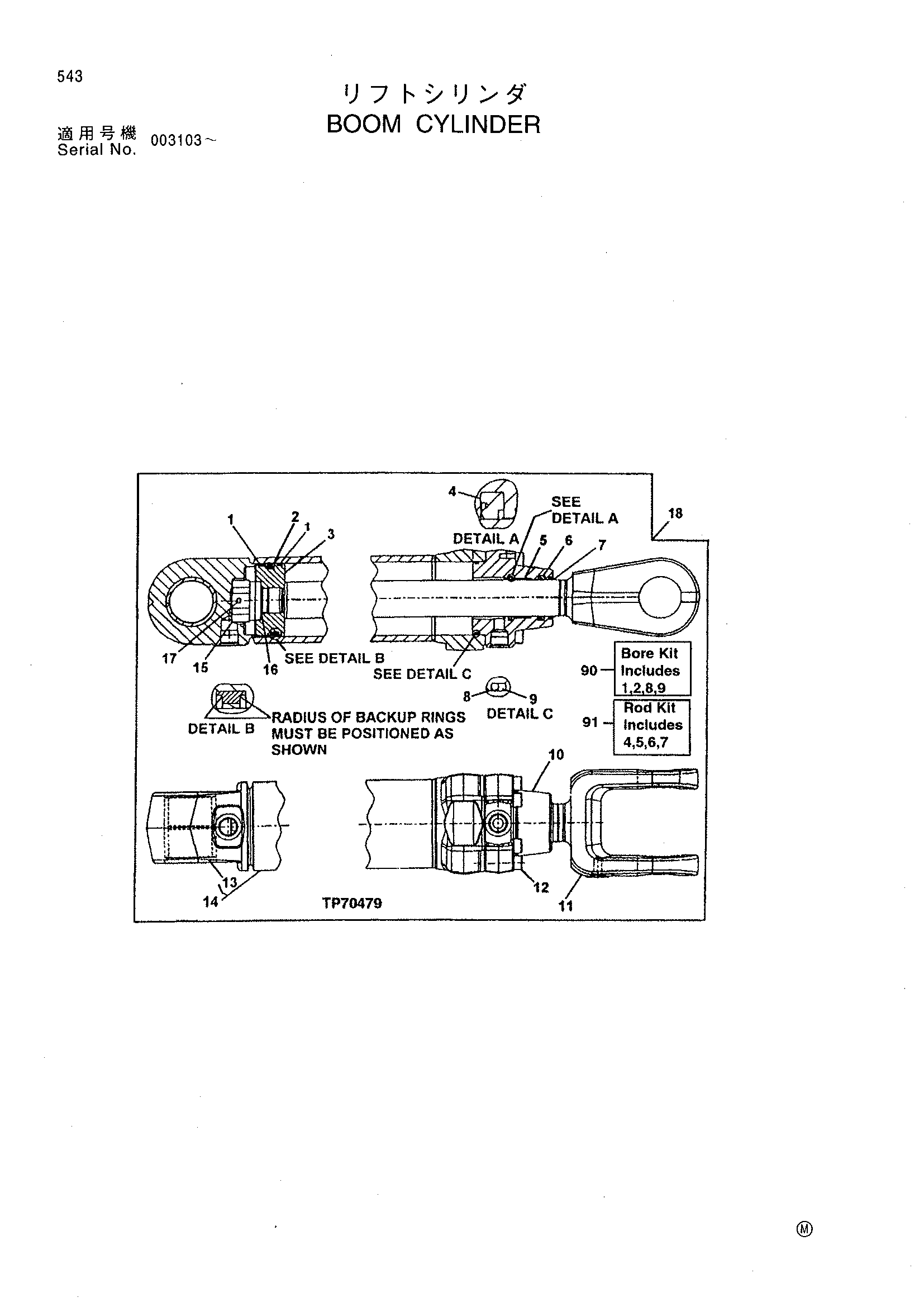

Заводская схема «Гидроцилиндр стрелы» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H170140 | Веар кольцо | 2 |
| 2 | RE25102 | Уплотнение | 1 |
| 3 | H169747 | Поршень | 1 |
| 4 | AH150932 | Уплотнение | 1 |
| 5 | H158437 | Веар кольцо | 1 |
| 6 | H158436 | Уплотнение | 1 |
| 7 | AH150933 | Уплотнение | 1 |
| 8 | T38485 | Уплотнительное кольцо | 1 |
| 9 | R78818 | Бакк-уп кольцо | 1 |
| 10 | H165481 | Хйдр. гидроцилиндр. шток направляющая | 1 |
| 11 | AH159196 | Шток | 1 |
| 12 | 19M8913 | Винт | 8 |
| 13 | H158397 | Втулка | 1 |
| 14 | AH159195 | Гидравлический гидроцилиндр. баррел | 1 |
| 15 | H158175 | Гайка | 1 |
| 16 | TH110253 | Регулировочная шайба | 1 |
| 17 | 22M7139 | Комплект винт | 1 |
| 400R | Шарик | 1 | |
| 18 | AH163632 | Гидравлический гидроцилиндр | 1 |
| 90 | AH163673 | Комплект | 1 |
| 91 | AH156466 | Гидравлический гидроцилиндр комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
