Рулевое управление гидроцилиндр фиттингс и смазка шланги — HITACHI LX150-5

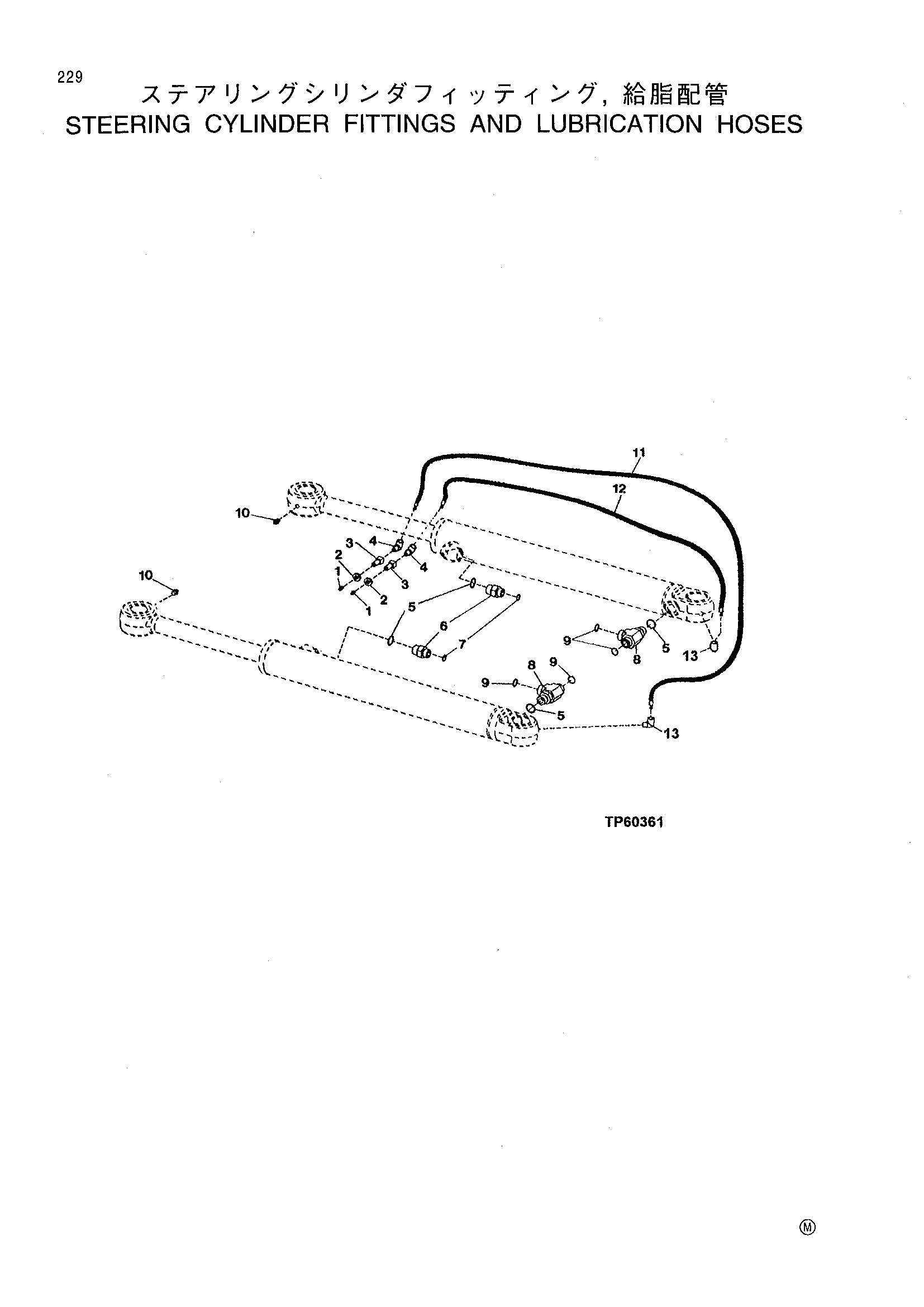

Заводская схема «Рулевое управление гидроцилиндр фиттингс и смазка шланги» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | JD7797 | Смазка штуцер | 2 |
| 2 | E12379 | Гайка | 2 |
| 3 | R36311 | Штуцер | 2 |
| 4 | T56112 | Угловой штуцер штуцер | 2 |
| 5 | R26906 | Уплотнительное кольцо | 4 |
| 6 | 38H1174 | Адаптер | 2 |
| 7 | T77857 | Уплотнительное кольцо | 2 |
| 8 | 38H1025 | TEE штуцер | 2 |
| 9 | T77932 | Уплотнительное кольцо | 4 |
| 10 | JD7759 | Смазка штуцер | 2 |
| 11 | AT207022 | Гидравлический шланг | 1 |
| 12 | AT53541 | Гидравлический шланг | 1 |
| 13 | M45937 | Угловой штуцер штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
