Стрела, ковш и ауксилиарй сектионс — HITACHI LX150-5

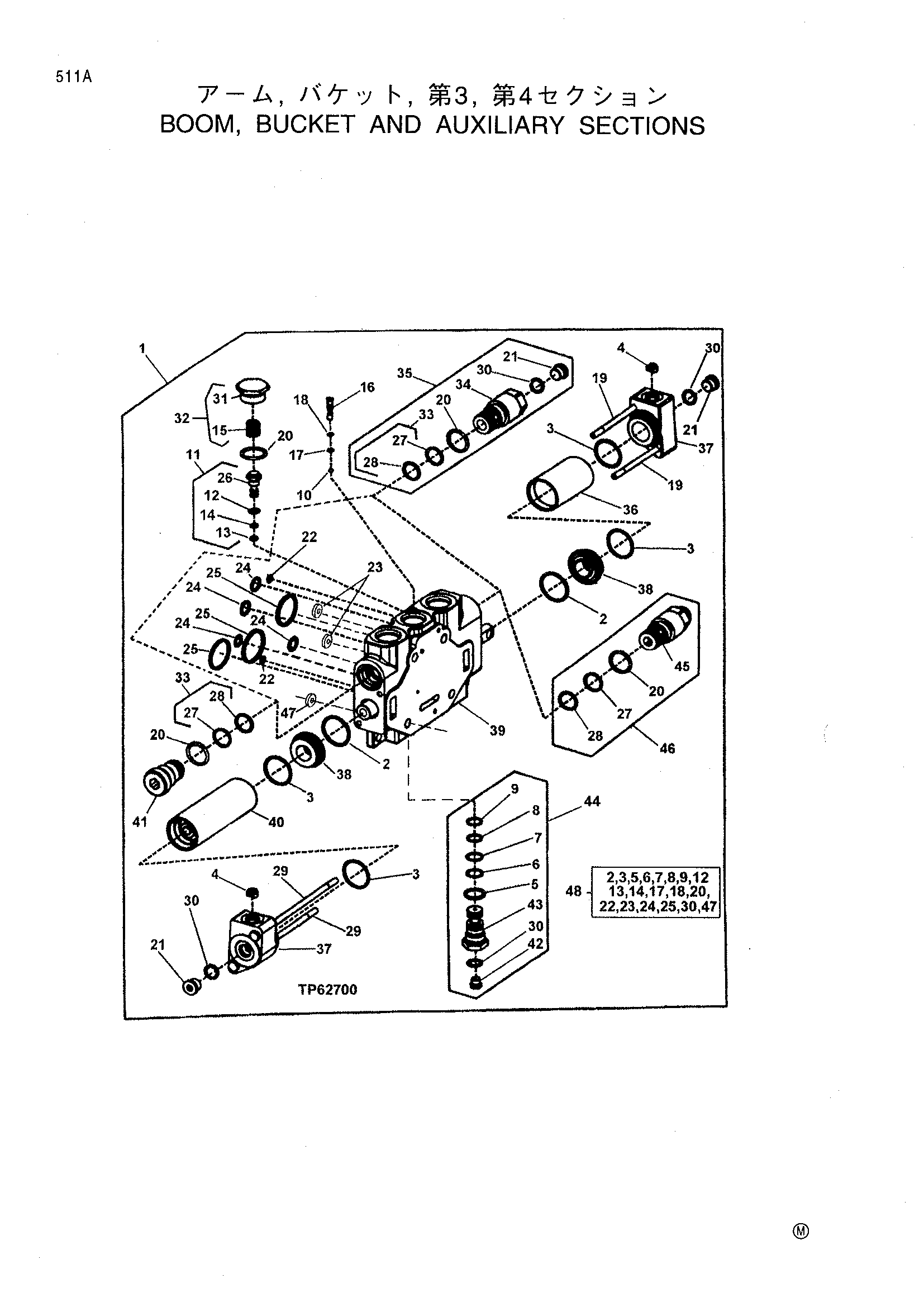

Заводская схема «Стрела, ковш и ауксилиарй сектионс» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT210692 | Золотник клапан | 1 |
| AT210701 | Золотник клапан | 1 | |
| AT210684 | Золотник клапан | 1 | |
| 4 | T169955 | Дроссель | 2 |
| 10 | A4742R | Шарик | 1 |
| 11 | AT220827 | Компенсатор | 1 |
| AT220829 | Компенсатор | 1 | |
| 16 | T172562 | Обратный клапан | 1 |
| 19 | T174025 | Болт с головкой | 2 |
| T174025 | Болт с головкой | 4 | |
| 20 | U12547 | Уплотнительное кольцо | 2 |
| 27 | T154187 | Бакк-уп кольцо | 2 |
| 28 | AT124574 | Уплотнительное кольцо | 2 |
| 29 | 19H3782 | Болт с головкой | 2 |
| 32 | AT220831 | Комплект | 1 |
| 33 | AT170991 | Комплект | 2 |
| 35 | AT209750 | Предохранительный клапан | 2 |
| 44 | AT209758 | Обратный клапан | 1 |
| AT210686 | Обратный клапан | 1 | |
| 46 | AT221506 | Клапан | 2 |
| 48 | AT210685 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
