Воздушный фильтр(1) — HITACHI LX150

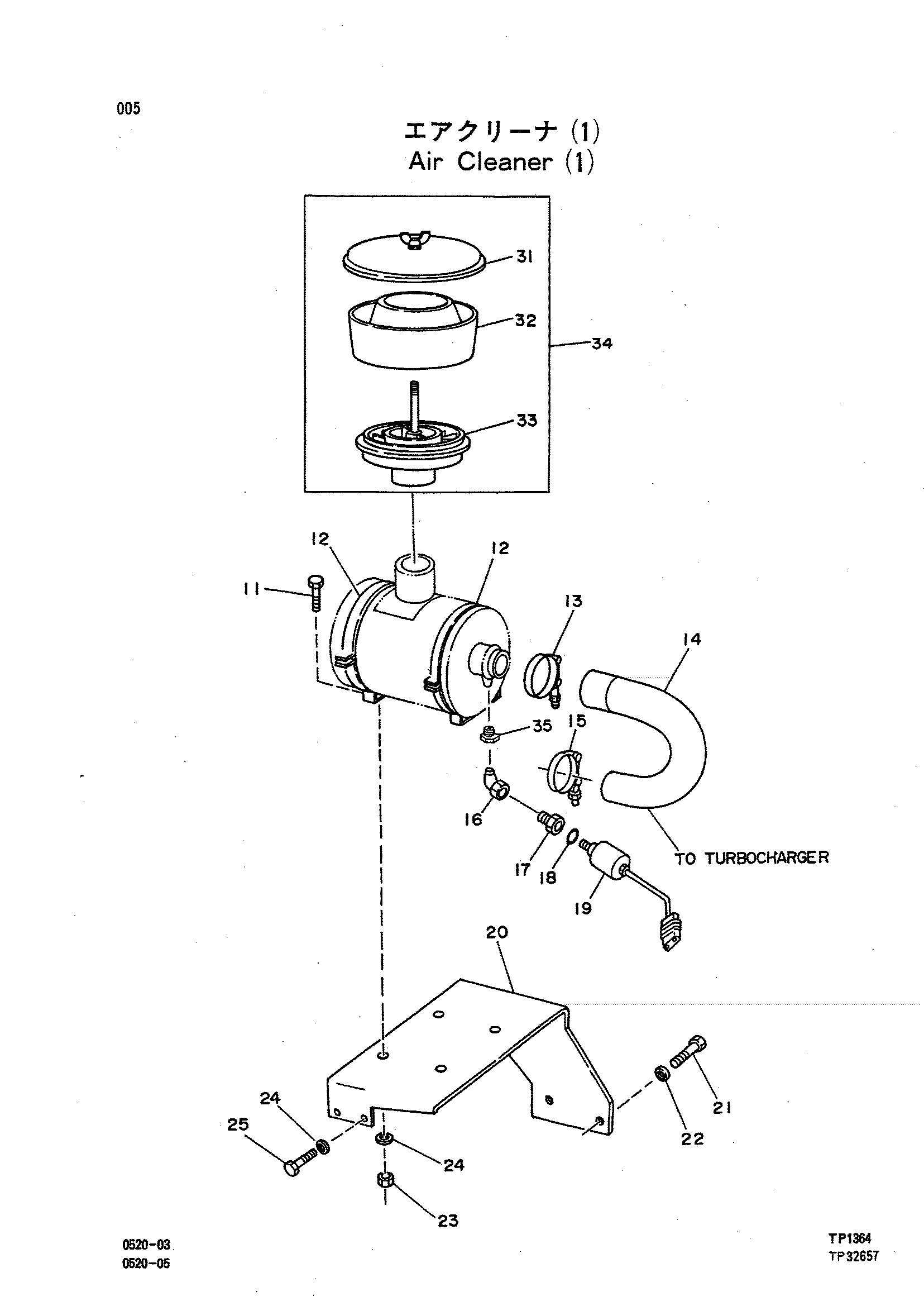

Заводская схема «Воздушный фильтр(1)» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 19M7938 | Винт | 4 |
| 12 | 3043661 | Лента | 2 |
| 13 | 4279057 | Хомут | 1 |
| 14 | 2027032 | Шланг | 1 |
| 15 | 3043669 | Хомут шланга | 1 |
| 16 | 4212489 | Угловой штуцер | 1 |
| 17 | 3043639 | Адаптер | 1 |
| 18 | 4220240 | Уплотнительное кольцо | 1 |
| 19 | 1012899 | Датчик | 1 |
| 20 | 4242727 | Кронштейн | 1 |
| 21 | 19M7881 | Винт | 2 |
| 22 | 24M7238 | Шайба | 2 |
| 23 | 14M7274 | Гайка | 4 |
| 24 | 4212291 | Шайба | 4 |
| 25 | 19M7550 | Винт | 2 |
| 31 | 4230366 | Крышка | 1 |
| 32 | 4230240 | Корпус | 1 |
| 33 | 4230370 | Адаптер | 1 |
| 34 | 4242723 | Фильтр PRE | 1 |
| 35 | 15H84 | Муфта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
