Шина(23.5x25) — HITACHI LX150

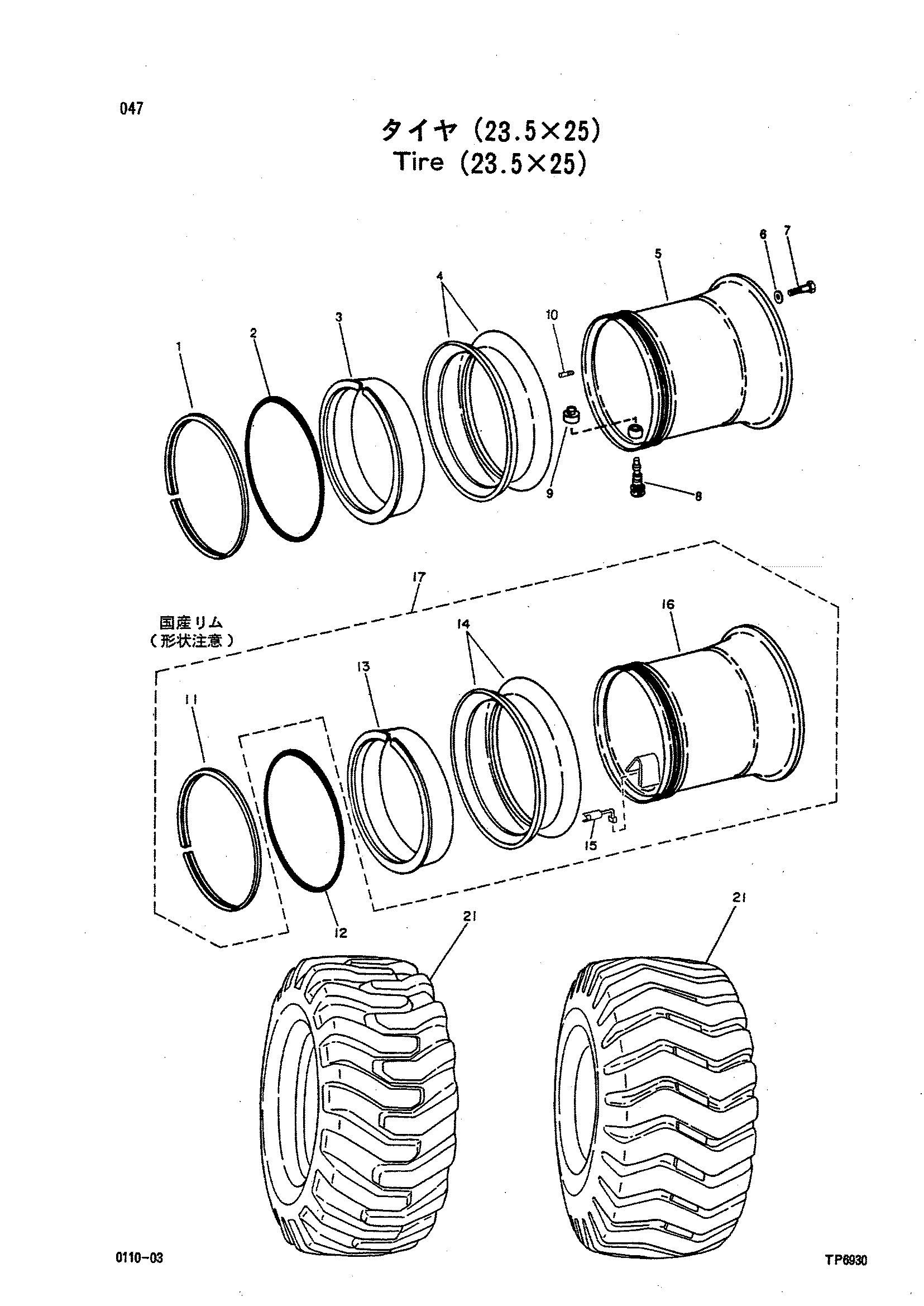

Заводская схема «Шина(23.5x25)» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1012997 | Кольцо | 1 |
| 02 | 3043690 | Уплотнительное кольцо | 1 |
| 03 | 4230733 | Кольцо | 1 |
| 04 | 4230241 | Кольцо | 2 |
| 05 | 2031010 | Колесо | 1 |
| 05 | 4281360 | Колесо | 1 |
| 06 | 3041614 | Шайба | 14 |
| 06 | 4292626 | Шайба | 14 |
| 07 | 19H1768 | Болт | 14 |
| 07 | 19H2685 | Винт | 14 |
| 07 | 19H3158 | Винт | 14 |
| 08 | 3043969 | Клапан | 1 |
| 09 | 15H6 | Колпачок | 1 |
| 09 | 15H688 | Колпачок | 1 |
| 10 | 3044054 | Болт шпилька | 3 |
| 10 | 3053831 | Болт шпилька | 3 |
| 11 | 4258521 | Кольцо блокировка | 1 |
| 12 | 3043690 | Уплотнительное кольцо | 1 |
| 13 | 4258185 | Лента | 1 |
| 14 | 4258184 | Фланец | 2 |
| 15 | 4255079 | Клапан | 1 |
| 16 | 4258183 | Обод | 1 |
| 17 | 4243520 | Обод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
