Масляный радиатор трубопроводы(трансмиссия) — HITACHI LX150

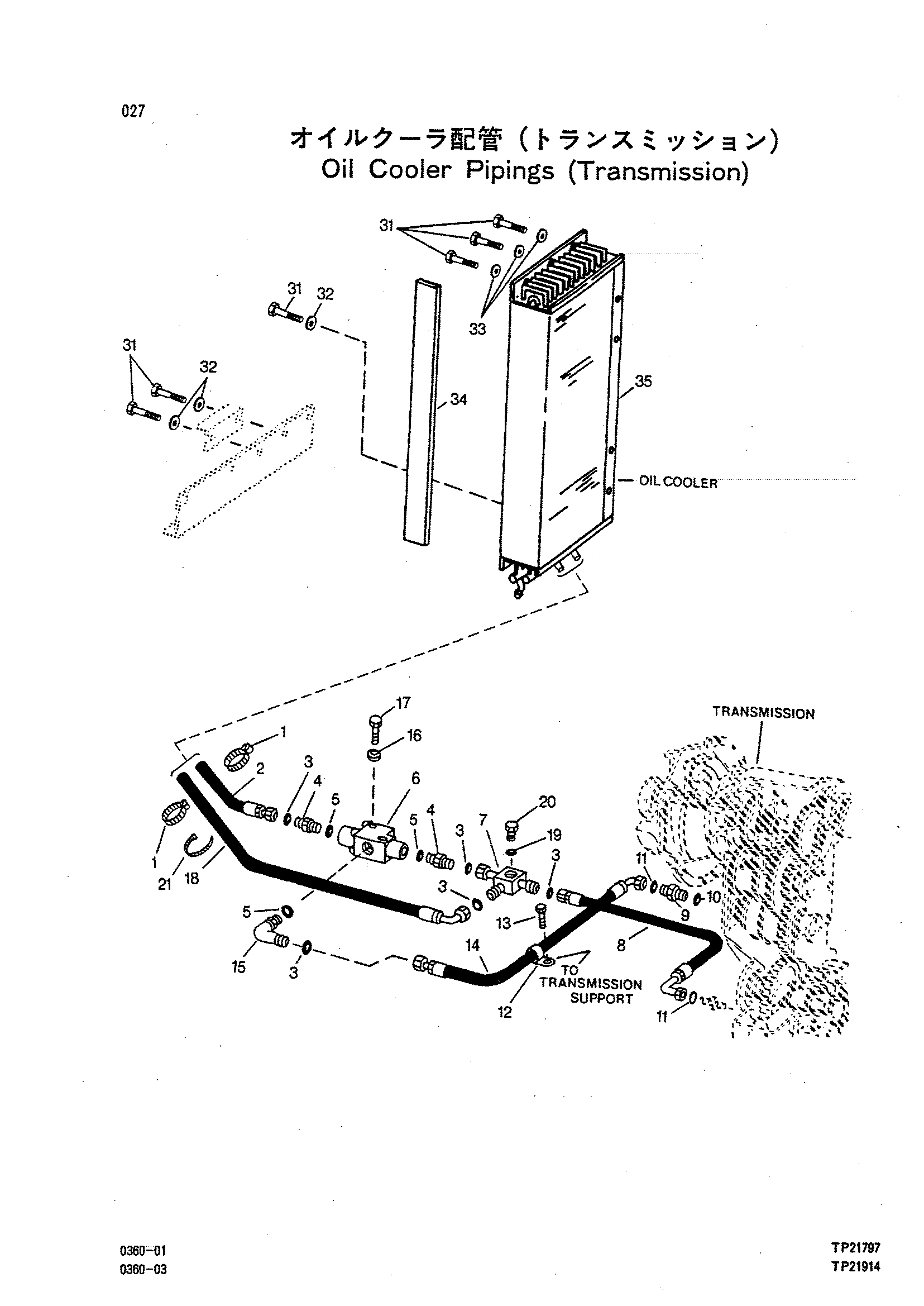

Заводская схема «Масляный радиатор трубопроводы(трансмиссия)» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3043689 | Хомут | 2 |
| 02 | 4242901 | Шланг | 1 |
| 03 | 3043708 | Уплотнение | 5 |
| 04 | 38H1194 | Адаптер | 2 |
| 05 | 4212037 | Уплотнительное кольцо | 3 |
| 06 | 4278070 | Клапан | 1 |
| 07 | 3043820 | Штуцер | 1 |
| 08 | 3043803 | Шланг | 1 |
| 09 | 38H1163 | Адаптер | 1 |
| 10 | 4212699 | Уплотнительное кольцо | 1 |
| 11 | 4220548 | Уплотнительное кольцо | 2 |
| 12 | 3043613 | Хомут | 1 |
| 13 | 19M7938 | Винт | 1 |
| 14 | 3043764 | Шланг | 1 |
| 15 | 38H1052 | Угловой штуцер | 1 |
| 16 | 24M7239 | Шайба | 2 |
| 17 | 19M8081 | Винт | 2 |
| 18 | 3043766 | Шланг | 1 |
| 19 | 4212027 | Уплотнительное кольцо | 1 |
| 20 | 4212032 | Пробка | 1 |
| 21 | 4220212 | Зажим | 1 |
| 31 | 19M7402 | Винт | 6 |
| 32 | 4242743 | Шайба | 3 |
| 33 | 4242743 | Шайба | 3 |
| 34 | 4220519 | Материал | 3 |
| 35 | 2026981 | Радиатор | 3 |
| 35 | 3052331 | Радиатор | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
