Топливный бак — HITACHI LX150

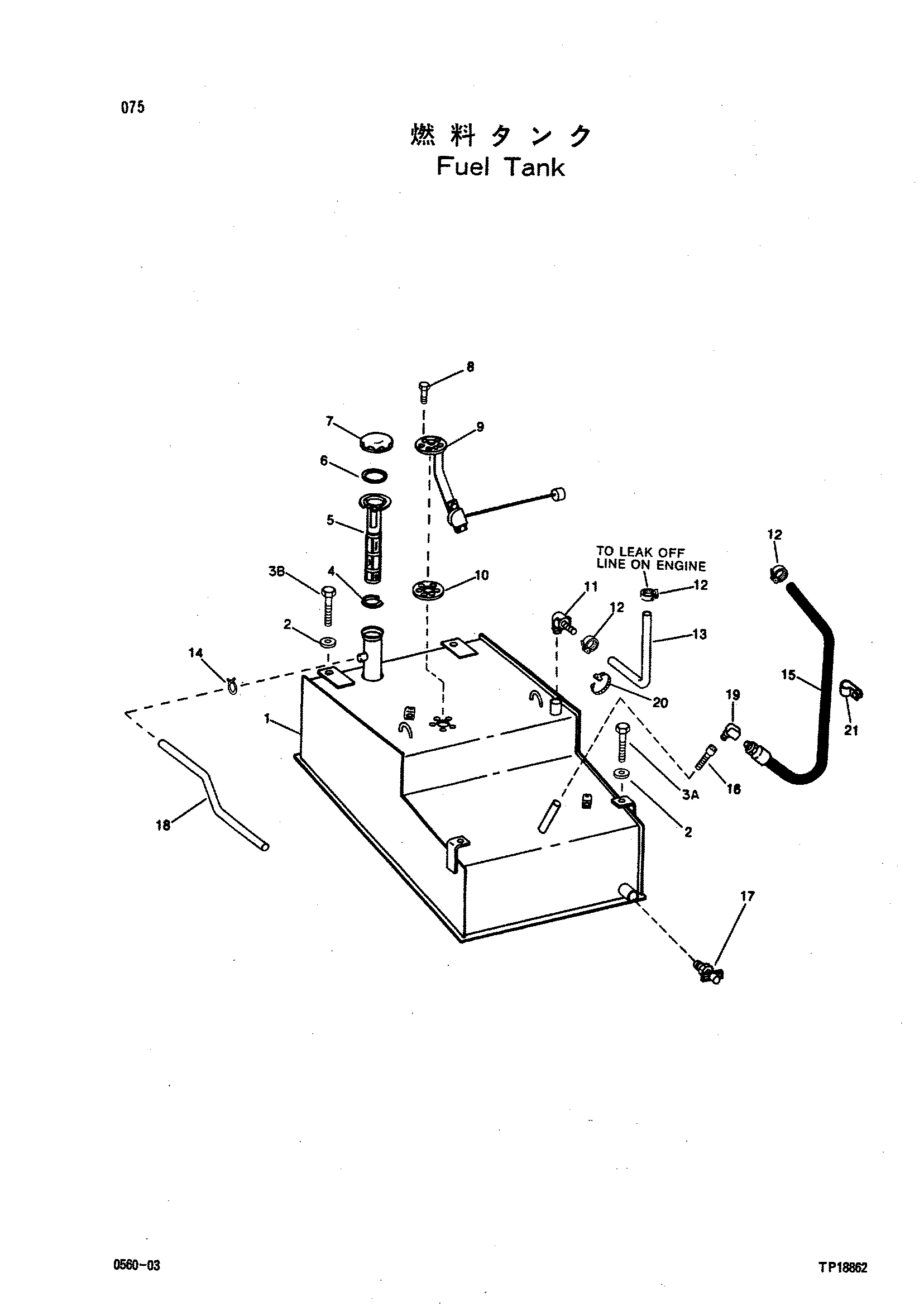

Заводская схема «Топливный бак» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1016519 | Топливный бак | 1 |
| 02 | 3055172 | Шайба | 2 |
| 03A | 19M7361 | Болт | 2 |
| 03B | 19M7403 | Винт | 2 |
| 04 | 4230278 | Кольцо | 1 |
| 05 | 1013075 | Сетчатый фильтр | 1 |
| 06 | 3044015 | Прокладка | 1 |
| 07 | 1013105 | Колпачок | 1 |
| 08 | 37H129 | Винт | 5 |
| 09 | 4281361 | Сендер | 1 |
| 10 | 3043867 | Прокладка | 1 |
| 11 | 4220497 | Штуцер | 1 |
| 12 | 4211521 | Хомут | 3 |
| 13 | 4220232 | Материал | 1 |
| 14 | 3041615 | Хомут | 1 |
| 15 | 3043833 | Шланг | 1 |
| 16 | 3043723 | Фильтр | 1 |
| 17 | 4220138 | Клапан | 1 |
| 18 | 4220558 | Материал | 1 |
| 19 | 4242700 | Штуцер | 1 |
| 20 | 4220212 | Зажим | 1 |
| 21 | 4220542 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
