Приоритй клапан хйдрауликс — HITACHI LX150

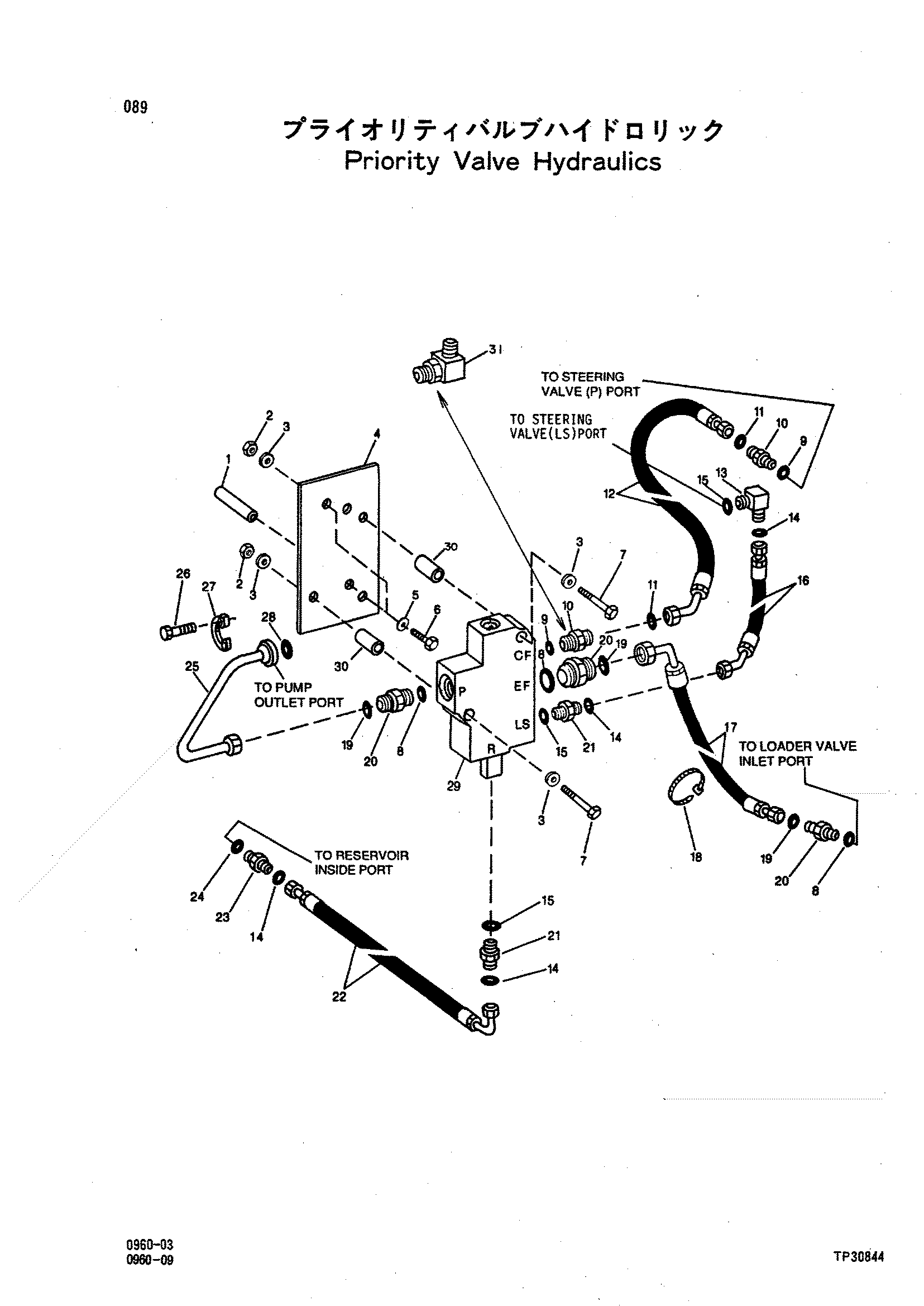

Заводская схема «Приоритй клапан хйдрауликс» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 28H1690 | Проставка | 2 |
| 01 | 28H3306 | Втулка | 2 |
| 02 | 14M7275 | Гайка | 2 |
| 03 | 24M7240 | Шайба | 4 |
| 04 | 4279203 | Пластина | 1 |
| 05 | 24M7188 | Шайба | 2 |
| 06 | 19M7722 | Винт | 2 |
| 07 | 19M7914 | Винт | 2 |
| 08 | 4212708 | Уплотнительное кольцо | 3 |
| 09 | 4212699 | Уплотнительное кольцо | 2 |
| 10 | 38H1163 | Адаптер | 2 |
| 11 | 4220550 | Уплотнительное кольцо | 2 |
| 12 | 3043783 | Шланг | 1 |
| 13 | 38H1003 | Угловой штуцер | 1 |
| 14 | 4212650 | Уплотнительное кольцо | 4 |
| 15 | 4212036 | Уплотнительное кольцо | 3 |
| 16 | 3043770 | Шланг | 1 |
| 17 | 3043791 | Шланг | 1 |
| 17 | 4290591 | Шланг | 1 |
| 18 | 4220212 | Зажим | 1 |
| 19 | 4220554 | Уплотнительное кольцо | 3 |
| 20 | 38H1165 | Адаптер | 3 |
| 21 | 38H1159 | Адаптер | 2 |
| 22 | 4242856 | Шланг | 1 |
| 23 | 38H1168 | Угловой штуцер | 1 |
| 24 | 4212027 | Уплотнительное кольцо | 1 |
| 25 | 1013059 | Трубка | 1 |
| 26 | 19H1978 | Болт U7/16X38 | 4 |
| 27 | 4220243 | Разъёмный фланец | 2 |
| 28 | 4212692 | Уплотнительное кольцо | 1 |
| 29 | 1012855 | Клапан приоритй | 1 |
| 30 | 28H2514 | Проставка | 2 |
| 31 | 38H1007 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
