Рама — HITACHI LX150

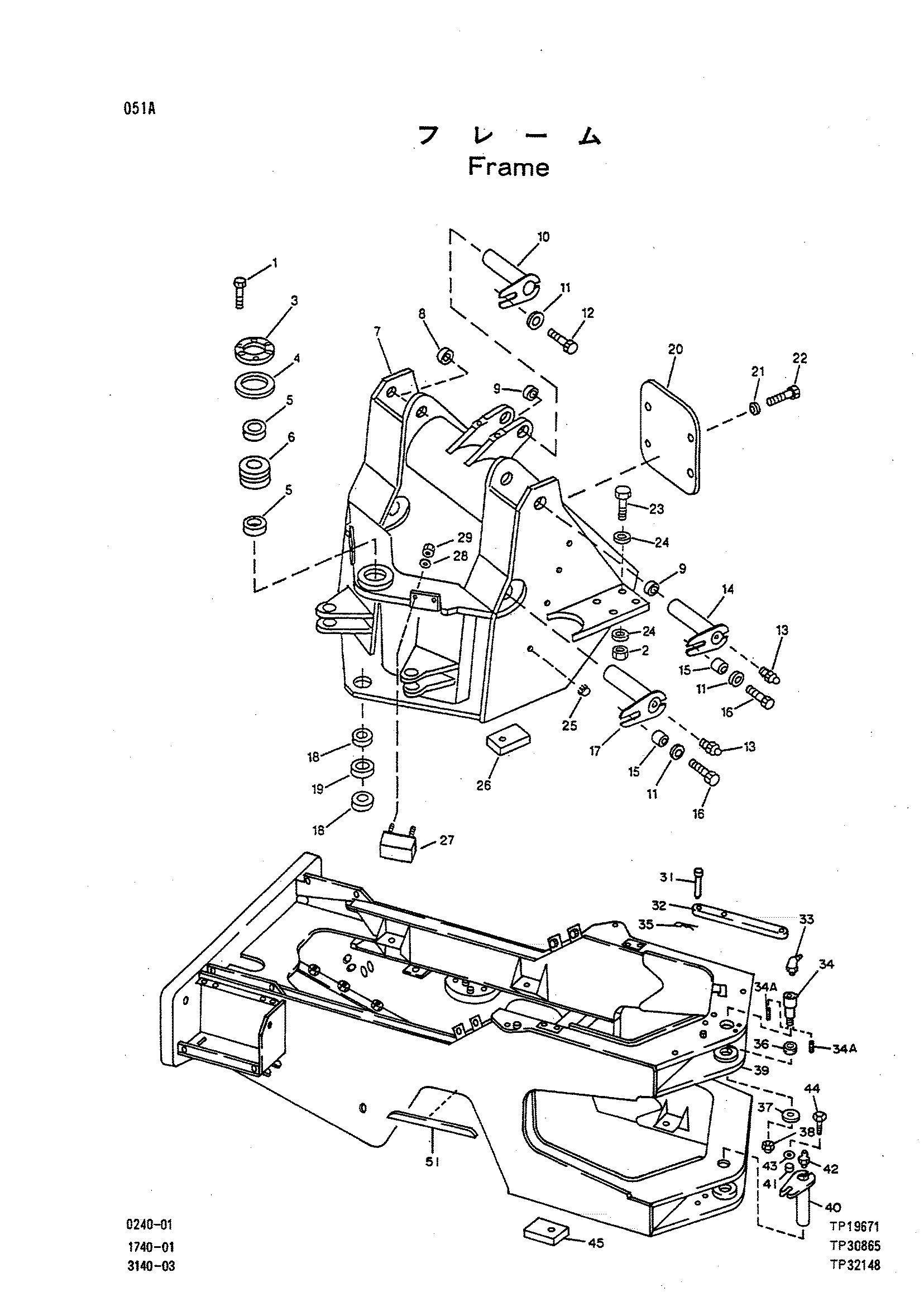

Заводская схема «Рама» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 19M7493 | Винт | 6 |
| 02 | 14M7277 | Гайка | 8 |
| 03 | 1013107 | Крышка | 1 |
| 04 | 3043602 | Регулировочная шайба | 1 |
| 04 | 3043603 | Регулировочная шайба | 1 |
| 04 | 3043627 | Регулировочная шайба | 1 |
| 05 | 3043724 | Уплотнение | 2 |
| 06 | 3043674 | Подшипник. спх.рол | 1 |
| 07 | 0001135 | Рама | 1 |
| 07 | 4242732 | Рама | 1 |
| 07 | 4316136 | Рама | 1 |
| 08 | 24H1240 | Шайба | 1 |
| 09 | 4238048 | Шайба | 1 |
| 10 | 3043776 | Палец | 1 |
| 11 | 3043864 | Шайба | 5 |
| 12 | 19M8029 | Винт | 1 |
| 13 | 4211890 | Штуцер | 4 |
| 14 | 3043796 | Палец | 2 |
| 15 | 28H2499 | Проставка | 4 |
| 16 | 19M7489 | Винт | 4 |
| 17 | 3043795 | Палец | 2 |
| 18 | 1013085 | Уплотнение | 2 |
| 19 | 3043657 | Втулка | 1 |
| 20 | 1012931 | Крышка | 1 |
| 21 | 24H1308 | Шайба | 4 |
| 22 | 19M7662 | Винт | 4 |
| 23 | 24M7242 | Шайба | 8 |
| 23 | 4263181 | Винт | 8 |
| 24 | 24M7242 | Шайба | 16 |
| 25 | 4220210 | Пробка | 2 |
| 26 | 3056970 | Блок | 6 |
| 27 | 3051652 | Бумпер | 2 |
| 28 | 12H301 | Пружинная шайба | 4 |
| 29 | 14M7275 | Гайка | 4 |
| 31 | 3043611 | Палец | 2 |
| 32 | 3043654 | Штанга блокировка | 1 |
| 33 | 4211892 | Штуцер | 1 |
| 34 | 4269572 | Палец | 1 |
| 34A | 3055159 | Винт | 2 |
| 35 | 4303236 | Стопорный палец | 2 |
| 36 | 3043624 | Втулка | 1 |
| 37 | 3043707 | Фиксатор | 3 |
| 38 | 3043720 | Гайка | 1 |
| 39 | 0000627 | Рама | 1 |
| 40 | 1012870 | Палец | 1 |
| 41 | 28H2499 | Проставка | 1 |
| 42 | 4211891 | Штуцер | 1 |
| 43 | 3043864 | Шайба | 1 |
| 44 | 19M7369 | Винт | 1 |
| 44 | 19M7489 | Винт | 1 |
| 45 | 3056970 | Блок | 6 |
| 51 | 3043655 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
