Ковш и режущий кромка — HITACHI LX150

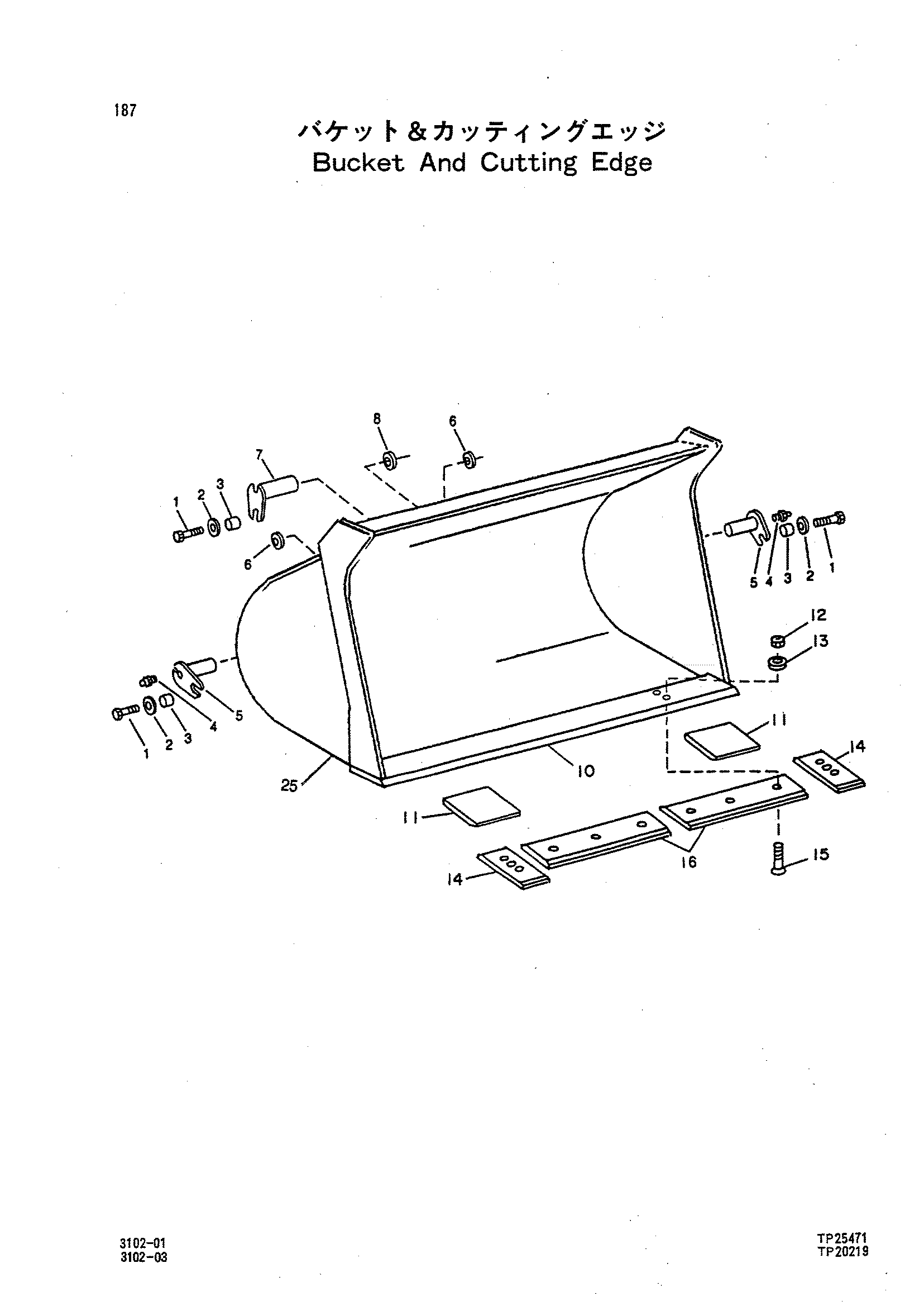

Заводская схема «Ковш и режущий кромка» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 19M7489 | Винт | 3 |
| 02 | 3043864 | Шайба | 3 |
| 03 | 28H2499 | Проставка | 3 |
| 04 | 4211894 | Штуцер | 2 |
| 05 | 4242903 | Палец | 2 |
| 06 | 3043997 | Шайба | 1 |
| 07 | 3043777 | Палец | 1 |
| 08 | 3043923 | Шайба | 1 |
| 10 | 1013013 | Кромка | 1 |
| 11 | 2027015 | Пластина | 2 |
| 12 | 3043924 | Блокировка гайка | 12 |
| 12 | 4242406 | Гайка | 12 |
| 13 | 3044039 | Шайба | 12 |
| 13 | 4085857 | Шайба | 12 |
| 14 | 1012982 | Отвал | 2 |
| 14 | 3046578 | Куттинг-едге | 2 |
| 14 | 3059627 | Куттинг-едге | 2 |
| 15 | 3043652 | Болт | 12 |
| 15 | 4242405 | Болт плуг | 12 |
| 16 | 2027027 | Отвал | 2 |
| 16 | 3046579 | Куттинг-едге | 2 |
| 16 | 3059626 | Куттинг-едге | 2 |
| 25 | 4281357 | Ковш погрузчик | 1 |
| 25 | 4281358 | Ковш погрузчик | 1 |
| 25 | 4316516 | Ковш(2.5M3) | 1 |
| 25 | 4316517 | Ковш(2.8M3) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
