Гидробак — HITACHI LX150

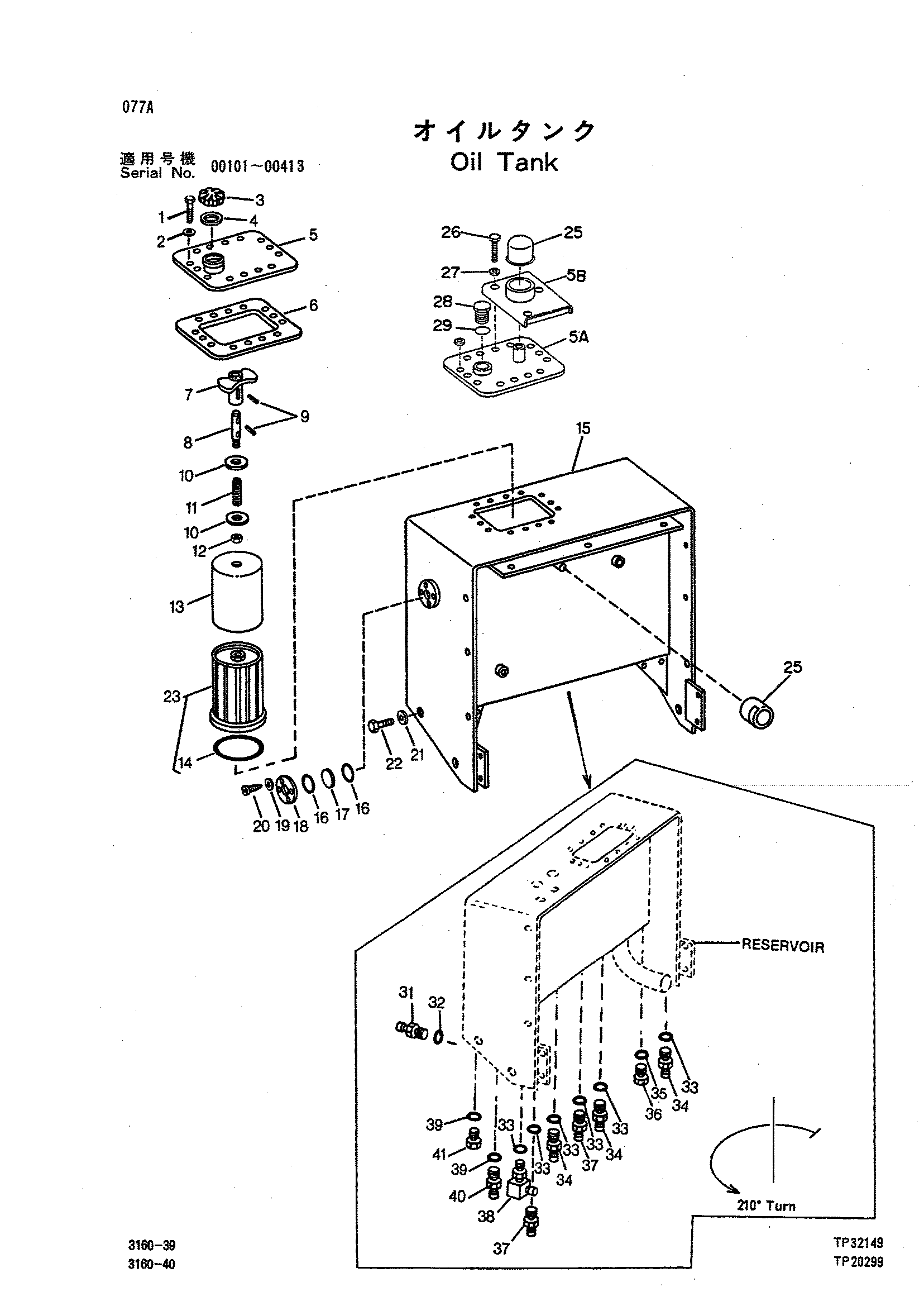

Заводская схема «Гидробак» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 19H1731 | Винт | 14 |
| 01 | 19H2676 | Винт | 14 |
| 02 | 24M7239 | Шайба | 14 |
| 03 | 4242933 | Колпачок | 1 |
| 04 | 3044015 | Прокладка | 1 |
| 05 | 2026985 | Крышка | 1 |
| 05A | 7024774 | Крышка | 1 |
| 05B | 8051709 | Крышка | 1 |
| 06 | 4242987 | Прокладка | 1 |
| 07 | 3043641 | Защёлка | 1 |
| 08 | 3044032 | Шток | 1 |
| 09 | 34H251 | Палец | 2 |
| 10 | 24M7240 | Шайба | 2 |
| 11 | 4242740 | Пружина | 1 |
| 12 | 3043914 | Стопорная гайка | 1 |
| 13 | 3043648 | Контаинер | 1 |
| 14 | 4242722 | Уплотнительное кольцо | 1 |
| 15 | 0000628 | Ресервоир | 1 |
| 15 | 4262003 | Гидробак | 1 |
| 16 | 4212692 | Уплотнительное кольцо | 2 |
| 17 | 4212702 | Стекло | 1 |
| 18 | 4212704 | Шайба | 1 |
| 19 | 12H295 | Локк-васхер | 4 |
| 20 | 21H1300 | Винт | 4 |
| 21 | 24M7241 | Шайба | 4 |
| 22 | 19M7369 | Винт | 4 |
| 23 | 1013065 | Всасывающий фильтр | 1 |
| 25 | 2030629 | Масляный фильтр | 1 |
| 26 | 19H1733 | Болт | 3 |
| 27 | A590110 | Плоская шайба | 3 |
| 28 | 4223269 | Пробка | 1 |
| 29 | 4037888 | Уплотнительное кольцо | 1 |
| 31 | 38H1196 | Адаптер | 1 |
| 32 | 4212037 | Уплотнительное кольцо | 1 |
| 33 | 4212027 | Уплотнительное кольцо | 6 |
| 34 | 38H1160 | Угловой штуцер | 3 |
| 35 | 4212026 | Уплотнительное кольцо | 1 |
| 36 | 4212042 | Пробка | 1 |
| 37 | 38H1168 | Угловой штуцер | 2 |
| 38 | 38H1004 | Угловой штуцер | 1 |
| 39 | 4212699 | Уплотнительное кольцо | 2 |
| 40 | 38H1163 | Адаптер | 1 |
| 41 | 3043862 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
