Стояночный бреак — HITACHI LX150

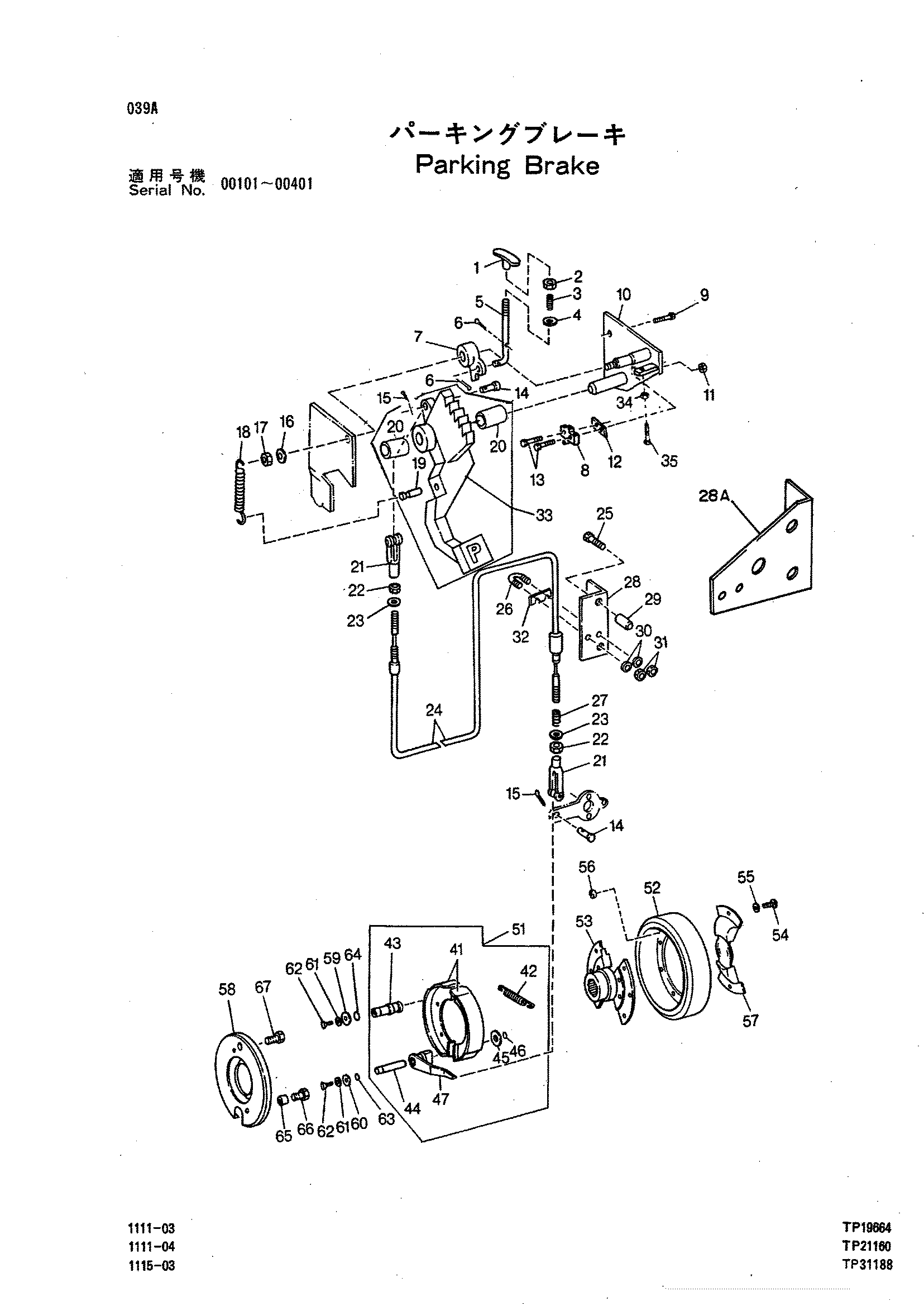

Заводская схема «Стояночный бреак» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3043663 | Ручка | 1 |
| 02 | 14H860 | Гайка | 1 |
| 03 | 4238052 | Пружина | 1 |
| 04 | 24H1287 | Шайба | 1 |
| 05 | 3044011 | Шток | 1 |
| 06 | 11H231 | Куттер-пин | 2 |
| 07 | 3043628 | Павл | 1 |
| 08 | 4238406 | Выключатель | 1 |
| 08 | 4261681 | Выключатель концевой | 1 |
| 09 | 19M7785 | Винт | 2 |
| 10 | 3056969 | Кронштейн | 1 |
| 11 | 14H1026 | Гайка | 2 |
| 12 | 4220458 | Страп | 1 |
| 13 | 21H1472 | Винт | 2 |
| 14 | 3043940 | Палец | 2 |
| 15 | 11H206 | Куттер-пин | 2 |
| 16 | 24H1111 | Шайба | 1 |
| 17 | 14H826 | Гайка | 1 |
| 18 | 4279191 | Пружина | 1 |
| 19 | 3043682 | Палец | 1 |
| 20 | 4278096 | Втулка | 2 |
| 21 | 4220230 | Вилка | 2 |
| 22 | 14H846 | Гайка | 2 |
| 23 | 24H1305 | Шайба | 2 |
| 24 | 4242906 | Трос | 1 |
| 25 | 19M7618 | Винт | 2 |
| 26 | 4230290 | U-образный болт | 2 |
| 27 | 4230503 | Пружина | 1 |
| 28A | 4281386 | Кронштейн | 1 |
| 29 | 28H3224 | Проставка | 2 |
| 30 | 24H1136 | Шайба | 2 |
| 31 | 14H785 | Гайка | 2 |
| 32 | 3043935 | Рычаг тоггле | 1 |
| 33 | 3053999 | Педаль | 1 |
| 34 | 14M7273 | Гайка | 1 |
| 35 | 19M7165 | Болт | 1 |
| 41 | 4242914 | Башмак | 2 |
| 41 | 4316087 | Башмак | 2 |
| 42 | 4230428 | Пружина растяжения | 1 |
| 43 | 4238260 | Палец | 1 |
| 44 | 4230427 | Палец | 1 |
| 45 | 4230429 | Шайба | 1 |
| 46 | 40M1826 | Стопорное кольцо | 1 |
| 47 | 4230431 | Кулачок | 1 |
| 51 | 4242920 | Тормоз | 1 |
| 52 | 4230786 | Барабан тормоз | 1 |
| 53 | 4238604 | Фланец | 1 |
| 54 | 19M7402 | Винт | 8 |
| 55 | 24M7239 | Шайба | 8 |
| 56 | 14M7274 | Гайка | 2 |
| 57 | 4238226 | Крышка | 1 |
| 58 | 4238603 | Крышка | 1 |
| 59 | 4230785 | Шайба | 1 |
| 60 | 4230550 | Шайба | 1 |
| 60 | 4284315 | Шайба | 1 |
| 61 | 24M7239 | Шайба | 2 |
| 62 | 19M7402 | Винт | 2 |
| 63 | 4278243 | Уплотнительное кольцо | 1 |
| 64 | 4279193 | Уплотнительное кольцо | 1 |
| 65 | 4238602 | Втулка | 1 |
| 66 | 19M8505 | Болт | 1 |
| 67 | 19M7929 | Винт | 1 |
| 67 | 4238100 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
