Трансмиссия управление — HITACHI LX150

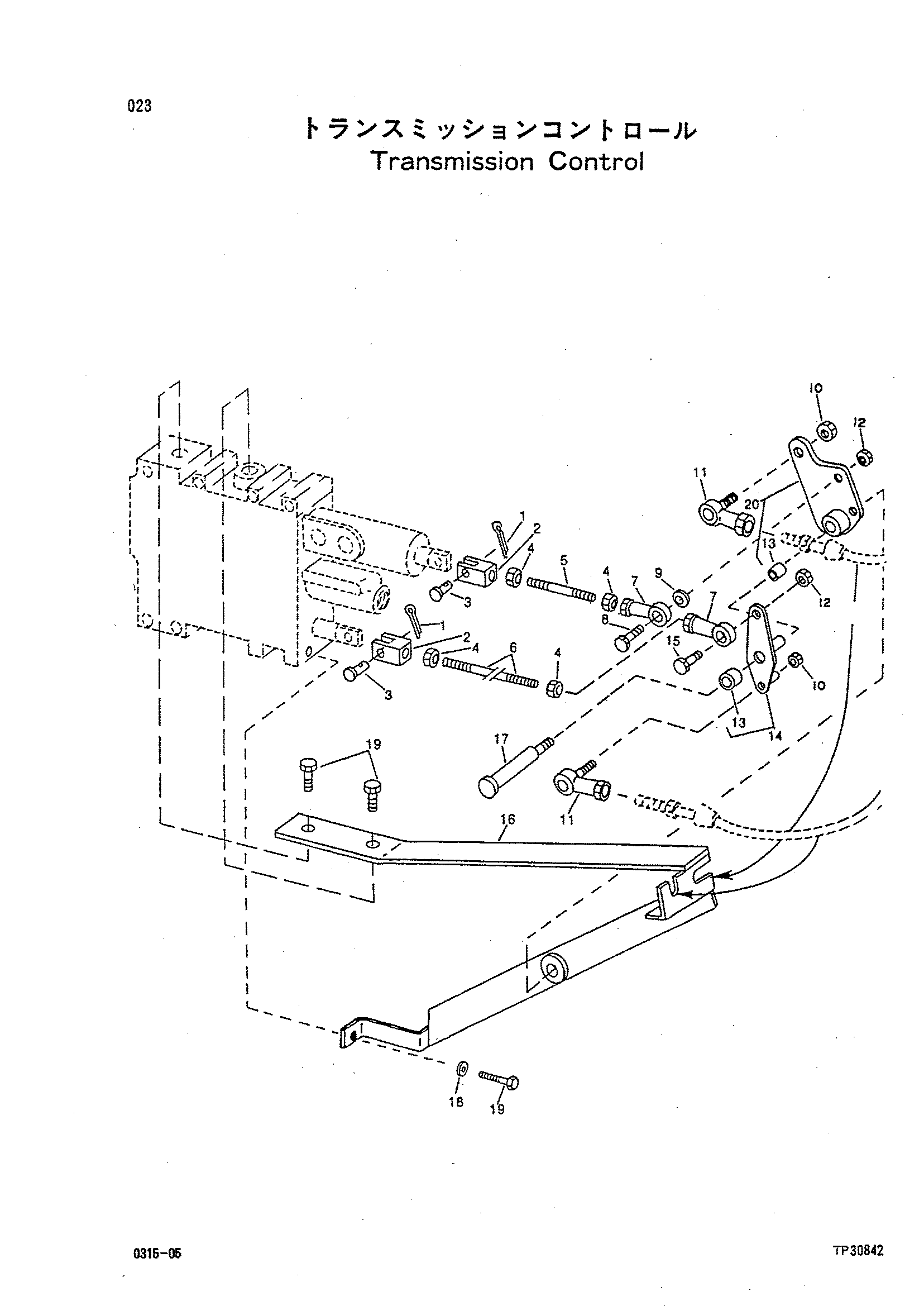

Заводская схема «Трансмиссия управление» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 11H233 | Куттер-пин | 2 |
| 02 | 3043837 | Вилка | 2 |
| 03 | 3043897 | Палец | 2 |
| 04 | 14H860 | Гайка | 4 |
| 05 | 4230502 | Шток | 1 |
| 06 | 3044007 | Шток | 1 |
| 07 | 3043974 | Шарнир | 2 |
| 08 | 19H1849 | Болт U5/16X32 | 1 |
| 09 | 3043930 | Шайба | 1 |
| 10 | 4242758 | Гайка | 2 |
| 11 | 3043975 | Подшипник | 2 |
| 12 | 4277725 | Стопорная гайка | 2 |
| 13 | 3043890 | Втулка | 2 |
| 14 | 4277700 | Кранк белл | 2 |
| 15 | 19H1901 | Болт U5/16X50 | 1 |
| 16 | 2030220 | Кронштейн | 1 |
| 17 | 3043928 | Болт | 1 |
| 18 | 24M7239 | Шайба | 3 |
| 19 | 19M7402 | Винт | 3 |
| 20 | 4277699 | Кранк белл | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
