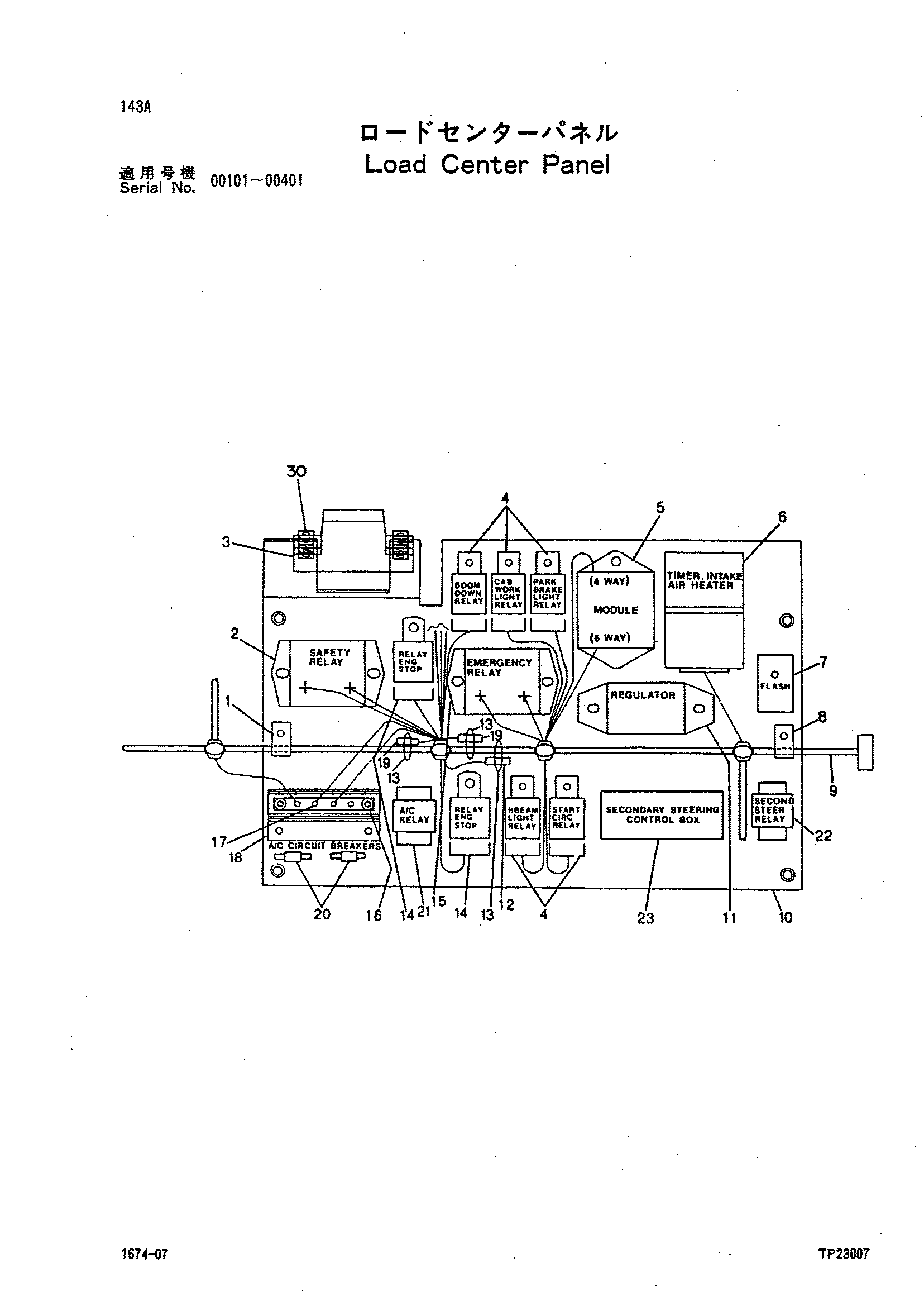

Нагрузка центральный панель — HITACHI LX150

Заводская схема «Нагрузка центральный панель» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	19M7938	Винт	1
01	4238054	Хомут	1
02	21M7022	Винт	2
02	3044014	Фастенер	2
02	4205749	Реле защитный	1
03	21M7022	Винт	4
03	3044014	Фастенер	4
03	3054269	Резиновая прокладка	1
04	21M7022	Винт	5
04	3044014	Фастенер	5
04	4220189	Реле	5
05	21M7022	Винт	2
05	3044014	Фастенер	2
05	4218103	Контроллер	1
06	21M7022	Винт	2
06	3044014	Фастенер	2
06	4214873	Таймер	1
07	21M7022	Винт	1
07	3044014	Фастенер	1
07	4046472	Фласхер	1
08	19M7938	Винт	1
08	4220542	Хомут	1
09	1012916	Жгут проводов	1
10	1014709	Пластина	1
11	21M7022	Винт	2
11	3044014	Фастенер	2
11	4172004	Регулятор	1
12	3043818	Диод	1
13	4220212	Зажим	3
14	21M7022	Винт	2
14	3044014	Фастенер	2
14	4205751	Реле	2
15	21M7022	Винт	2
15	3044014	Фастенер	2
15	4167794	Реле	1
16	21M7261	Винт	2
16	24M7054	Шайба	2
16	3044014	Фастенер	2
16	3044040	Уплотнение	2
16	4230242	Уплотнительная втулка	2
16	3044056	Седло винта	1
17	21M7285	Винт	3
18	21M7261	Винт	2
18	3043694	Крышка	1
18	3044014	Фастенер	2
19	4220015	Разъём	2
20	21M7022	Винт	2
20	3043687	Гидромолот киркуит	2
21	21M7022	Винт	1
21	4220189	Реле	1
22	21M7261	Винт	1
22	3044014	Фастенер	1
22	4220189	Реле	1
23	1012862	Контроллер	1
30	57M7121	Предохранитель	4
30	57M7124	Предохранитель	5
30	57M7126	Предохранитель	4
30	99M7065	Предохранитель	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
