Кронштейн — HITACHI LX150

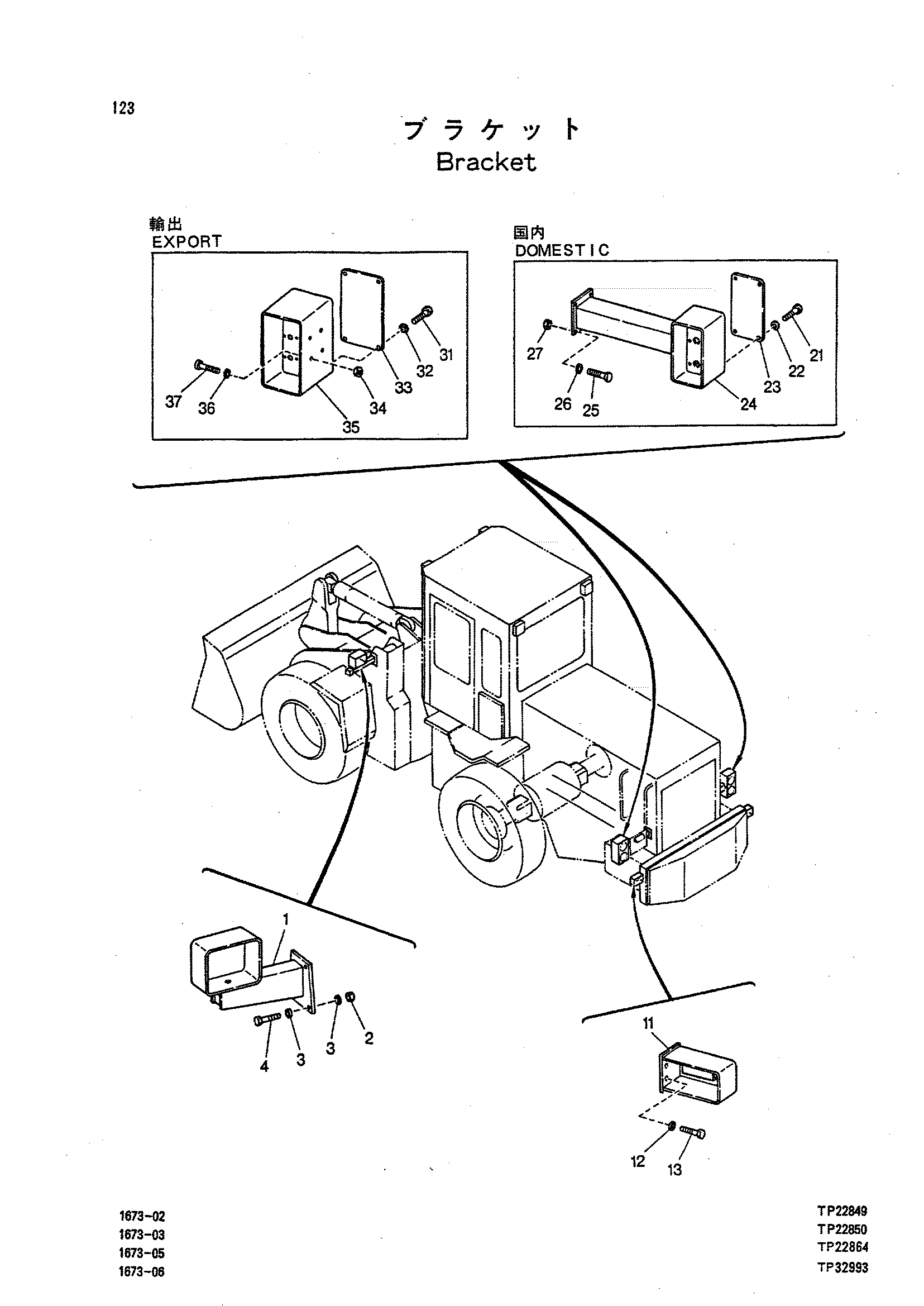

Заводская схема «Кронштейн» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4242890 | Кронштейн | 1 |
| 01 | 4242891 | Кронштейн | 1 |
| 01 | 7020365 | Правый кронштейн | 1 |
| 01 | 7020366 | Левый кронштейн | 1 |
| 01 | 7023169 | Кронштейн (FR) | 1 |
| 01 | 7023170 | Кронштейн (FL) | 1 |
| 02 | 14M7274 | Гайка | 6 |
| 03 | 24M7239 | Шайба | 12 |
| 04 | 19M7169 | Винт | 6 |
| 11 | 4242894 | Кронштейн | 1 |
| 11 | 4242895 | Кронштейн | 1 |
| 11 | 8043415 | Правый кронштейн | 1 |
| 11 | 8043467 | Левый кронштейн | 1 |
| 12 | 24M7239 | Шайба | 4 |
| 13 | 19M7932 | Винт | 4 |
| 21 | 19M7923 | Винт | 8 |
| 22 | 24M7088 | Шайба | 8 |
| 23 | 4242759 | Крышка | 2 |
| 24 | 4242892 | Кронштейн | 1 |
| 24 | 4242893 | Кронштейн | 1 |
| 24 | 6009621 | Правый кронштейн | 1 |
| 24 | 6009622 | Левый кронштейн | 1 |
| 24 | 6011124 | Кронштейн (RR) | 1 |
| 24 | 6011125 | Кронштейн (RL) | 1 |
| 25 | 19M7402 | Винт | 8 |
| 26 | 24M7239 | Шайба | 8 |
| 27 | 14M7274 | Гайка | 8 |
| 31 | 19M7923 | Винт | 8 |
| 32 | 24M7088 | Шайба | 8 |
| 33 | 4242759 | Крышка | 2 |
| 34 | 14M7274 | Гайка | 8 |
| 35 | 4242885 | Кронштейн | 2 |
| 36 | 24M7239 | Шайба | 8 |
| 37 | 14M7402 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
