Ковш поситионер — HITACHI LX150

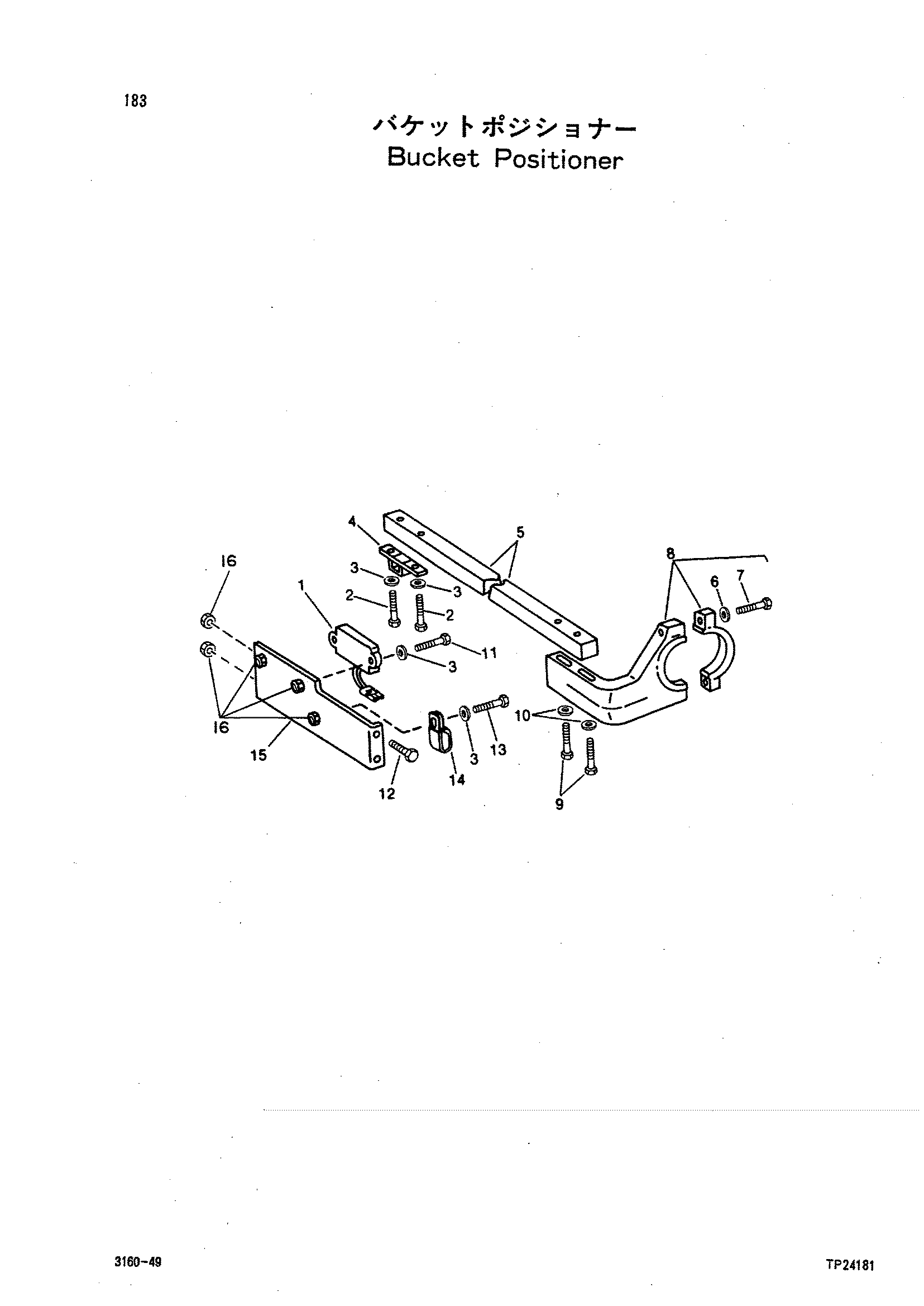

Заводская схема «Ковш поситионер» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4238367 | Выключатель | 1 |
| 01 | 4245631 | Выключатель | 1 |
| 02 | 19M7938 | Винт | 2 |
| 03 | 24M7239 | Шайба | 5 |
| 04 | 4238366 | Кронштейн | 1 |
| 05 | 4281399 | Штанга | 1 |
| 06 | 24M7240 | Шайба | 2 |
| 07 | 19M7364 | Винт | 2 |
| 08 | 1012918 | Кронштейн | 1 |
| 09 | 19M7361 | Болт | 2 |
| 10 | 3044038 | Шайба | 2 |
| 11 | 19M7572 | Винт | 2 |
| 12 | 19M7402 | Винт | 1 |
| 13 | 19M7402 | Винт | 1 |
| 13 | 19M7550 | Винт | 1 |
| 14 | 4238434 | Зажим | 1 |
| 15 | 2030299 | Кронштейн | 1 |
| 16 | 14M7274 | Гайка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
