Крышка двигателя — HITACHI LX150

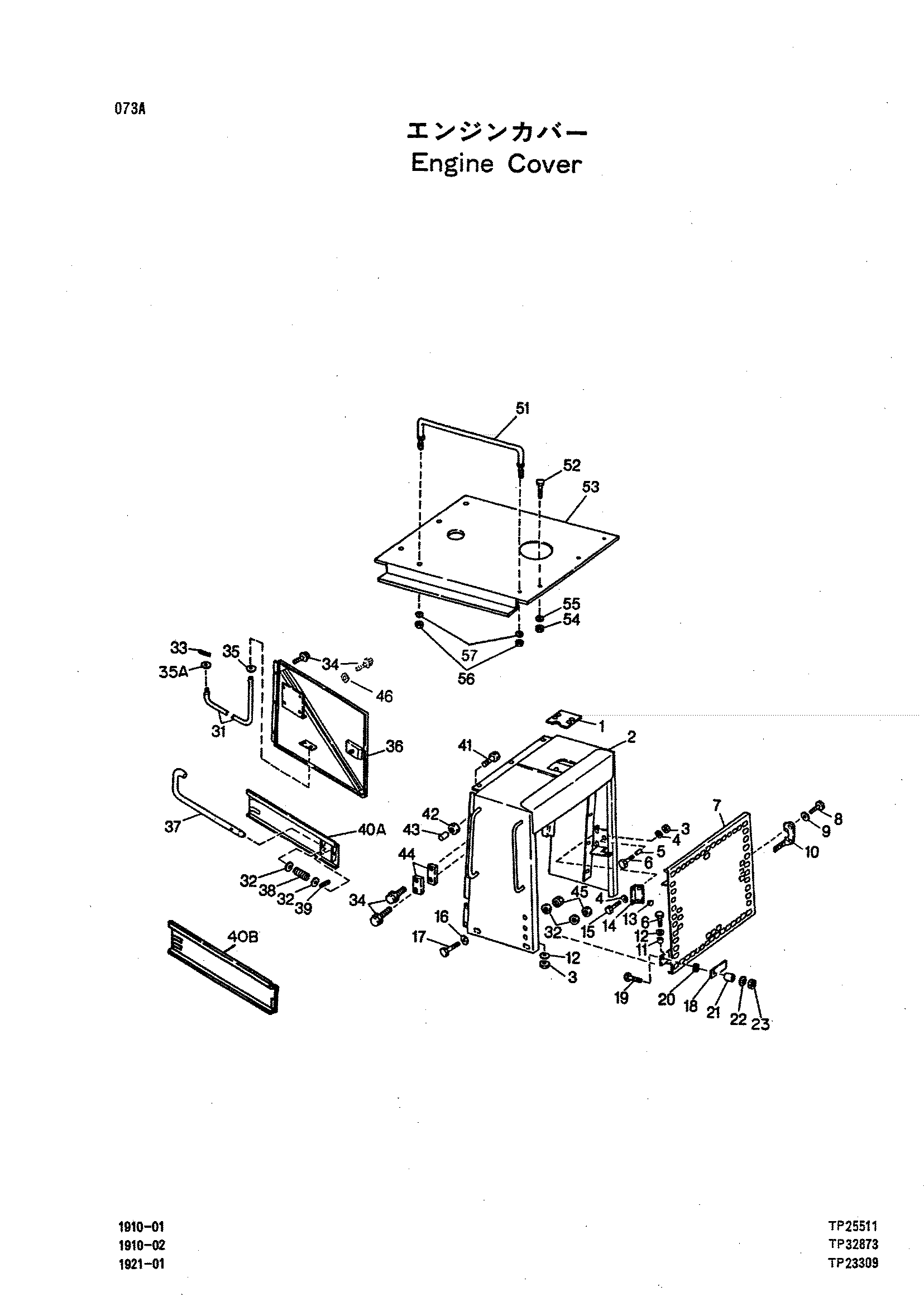

Заводская схема «Крышка двигателя» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	2026995	Крышка	1
02	0000636	Решётка	1
02	4316139	Корпус	1
03	14M7274	Гайка	2
04	24M7239	Шайба	2
04	4242743	Шайба	2
05	3043995	Втулка	1
06	19M7808	Винт	3
07	2027047	Решётка	1
08	19H1914	Винт	4
09	24H1286	Шайба	4
10	3043991	Защёлка	1
11	3044051	Проставка	2
12	24M7240	Шайба	2
13	3044027	Пробка	2
14	1012984	Угол	1
15	19M7402	Винт	2
16	24M7241	Шайба	6
17	19M8029	Винт	6
18	4238010	Страп	1
19	19M7550	Винт	1
20	4238009	Шайба	1
21	28H860	Проставка	1
22	24H1308	Шайба	1
23	14M7167	Гайка	2
23	3043934	Стопорная гайка	2
31	3043793	Шток	2
32	24M7239	Шайба	6
33	4238039	Палец	4
34	19M7785	Винт	10
35	24H1307	Шайба	2
35A	24M7239	Шайба	2
36	1015740	Щиток	1
36	4238037	Щиток	1
36	4238038	Щиток	1
36	4279747	Щиток	1
37	4279755	Шток	2
38	3055187	Пружина	2
39	34H248	Палец	2
40A	4238033	Щиток	1
40A	4238034	Щиток	1
40B	2032813	Щиток	1
40B	2032814	Щиток	1
41	19M7724	Винт	4
42	14M7152	Гайка	4
43	3043994	Бумпер	4
44	4238032	Пластина	4
45	14M7152	Гайка	4
46	24H1307	Шайба	2
46	24M7239	Шайба	2
51	3043658	Рукоятка	1
52	19M7785	Винт	6
53	2027070	Капот	1
54	14M7167	Гайка	6
55	24M7296	Шайба	6
55	4242743	Шайба	6
56	14H812	Гайка	2
57	24M7239	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
