Евапоратор — HITACHI LX150

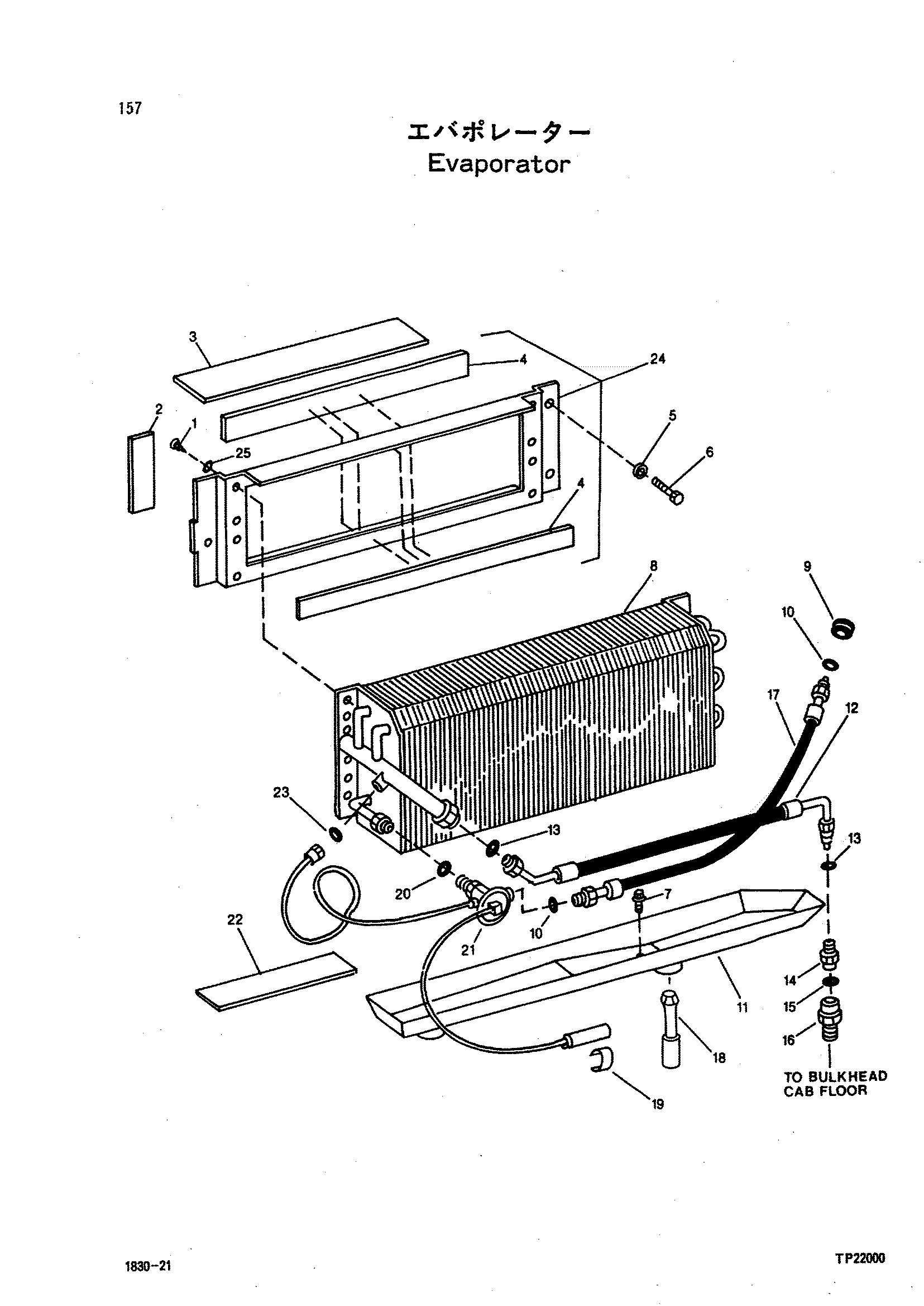

Заводская схема «Евапоратор» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 37H91 | Винт | 8 |
| 02 | 4220519 | Материал | 1 |
| 03 | 4230752 | Резиновая прокладка | 1 |
| 04 | 4220519 | Материал | 1 |
| 05 | 24M7238 | Шайба | 3 |
| 06 | 19M7270 | Винт | 3 |
| 07 | 19M7775 | Винт | 2 |
| 08 | 4230322 | Евапоратор | 1 |
| 09 | 4230239 | Уплотнительная втулка | 1 |
| 10 | 4220239 | Уплотнительное кольцо | 2 |
| 11 | 2027037 | Поддон | 1 |
| 12 | 1013049 | Шланг | 1 |
| 13 | 4212039 | Уплотнительное кольцо | 2 |
| 14 | 3043701 | Адаптер | 1 |
| 15 | 4242810 | Уплотнительное кольцо | 1 |
| 16 | 4230372 | Муфта халф | 1 |
| 17 | 1013050 | Шланг | 1 |
| 18 | 4242857 | Трубка | 2 |
| 19 | 3043878 | Зажим | 1 |
| 20 | 4242791 | Уплотнительное кольцо | 1 |
| 21 | 3043688 | Клапан | 1 |
| 22 | 4238528 | Лента | 1 |
| 23 | 3043888 | Уплотнительное кольцо | 1 |
| 24 | 2027081 | Пластина | 1 |
| 25 | 24M7138 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
