Компрессор(1) — HITACHI LX150

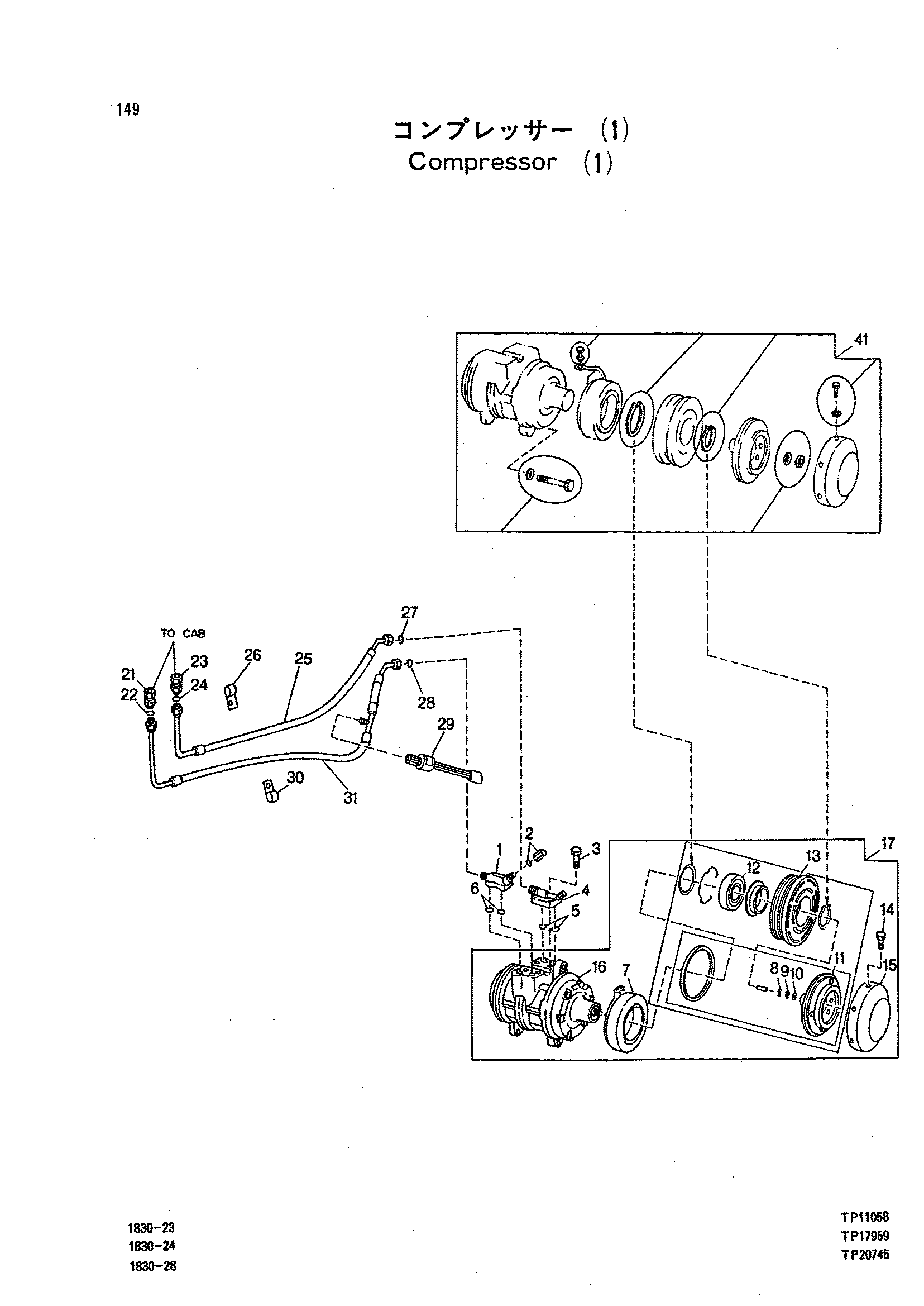

Заводская схема «Компрессор(1)» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4230267 | Коллектор | 1 |
| 02 | 4230266 | Клапан | 1 |
| 03 | 4230227 | Винт | 4 |
| 04 | 4230268 | Коллектор | 1 |
| 05 | 4230224 | Уплотнительное кольцо | 2 |
| 06 | 4230225 | Уплотнительное кольцо | 2 |
| 07 | 4230292 | Коил | 1 |
| 08 | 4230233 | Регулировочная шайба | 1 |
| 09 | 4230232 | Регулировочная шайба | 1 |
| 10 | 4230231 | Регулировочная шайба | 1 |
| 11 | 4230274 | Комплект | 1 |
| 12 | 4230230 | Подшипник | 1 |
| 13 | 4230273 | Комплект | 1 |
| 14 | 4230234 | Винт | 6 |
| 15 | 4242766 | Крышка | 1 |
| 16 | 4230323 | Компрессор | 1 |
| 17 | 4230320 | Компрессор | 1 |
| 21 | 4230368 | Муфта халф | 1 |
| 22 | 4227478 | Уплотнительное кольцо | 1 |
| 23 | 4230373 | Муфта халф | 1 |
| 24 | 4242810 | Уплотнительное кольцо | 1 |
| 25 | 4230307 | Шланг | 1 |
| 26 | 3043983 | Зажим | 1 |
| 27 | 4212039 | Уплотнительное кольцо | 1 |
| 28 | 4242791 | Уплотнительное кольцо | 1 |
| 29 | 3041665 | Датчик давления | 1 |
| 30 | 3044037 | Хомут | 1 |
| 31 | 4230306 | Шланг | 1 |
| 41 | 4230272 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
