Стояночный бреак — HITACHI LX150

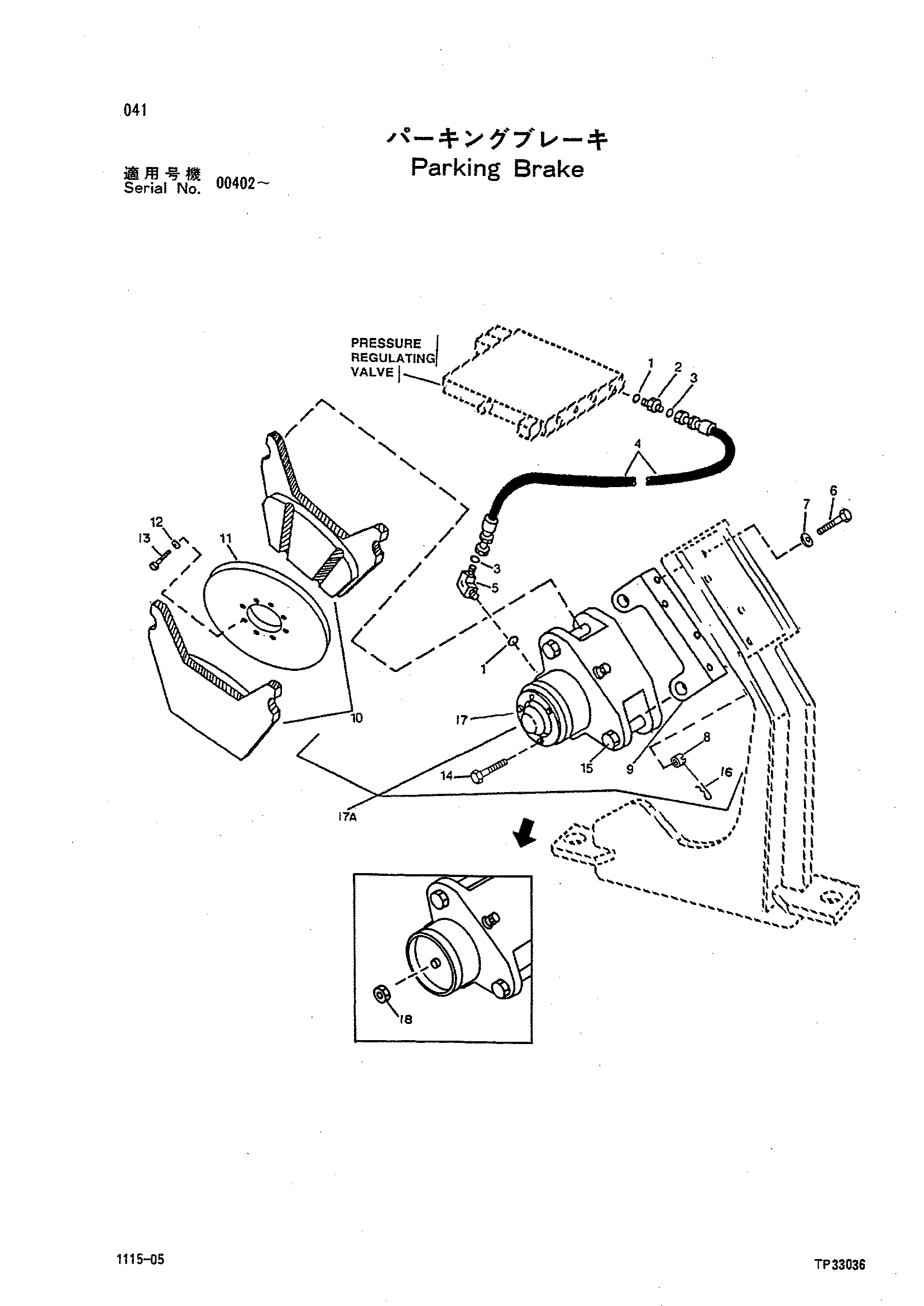

Заводская схема «Стояночный бреак» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4212036 | Уплотнительное кольцо | 2 |
| 02 | 38H1159 | Адаптер | 1 |
| 03 | 4212650 | Уплотнительное кольцо | 2 |
| 04 | 3060574 | Шланг | 1 |
| 05 | 38H1044 | Угловой штуцер | 1 |
| 06 | 19M7550 | Винт | 4 |
| 07 | 12H1293 | Шайба | 4 |
| 08 | 14M7179 | Гайка | 2 |
| 09 | 4290597 | Кронштейн | 1 |
| 10 | 3060772 | Накладка | 2 |
| 11 | 2033056 | Дисковый тормоз | 1 |
| 12 | 24M7239 | Шайба | 6 |
| 13 | 19M7402 | Винт | 6 |
| 14 | 4316088 | Винт | 4 |
| 15 | 4316089 | Винт | 2 |
| 16 | 11M7092 | Палец | 2 |
| 17 | 3059120 | Калипер | 1 |
| 17A | 4316090 | Комплект | 1 |
| 18 | 14M7158 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
