Карданный вал вал — HITACHI LX150

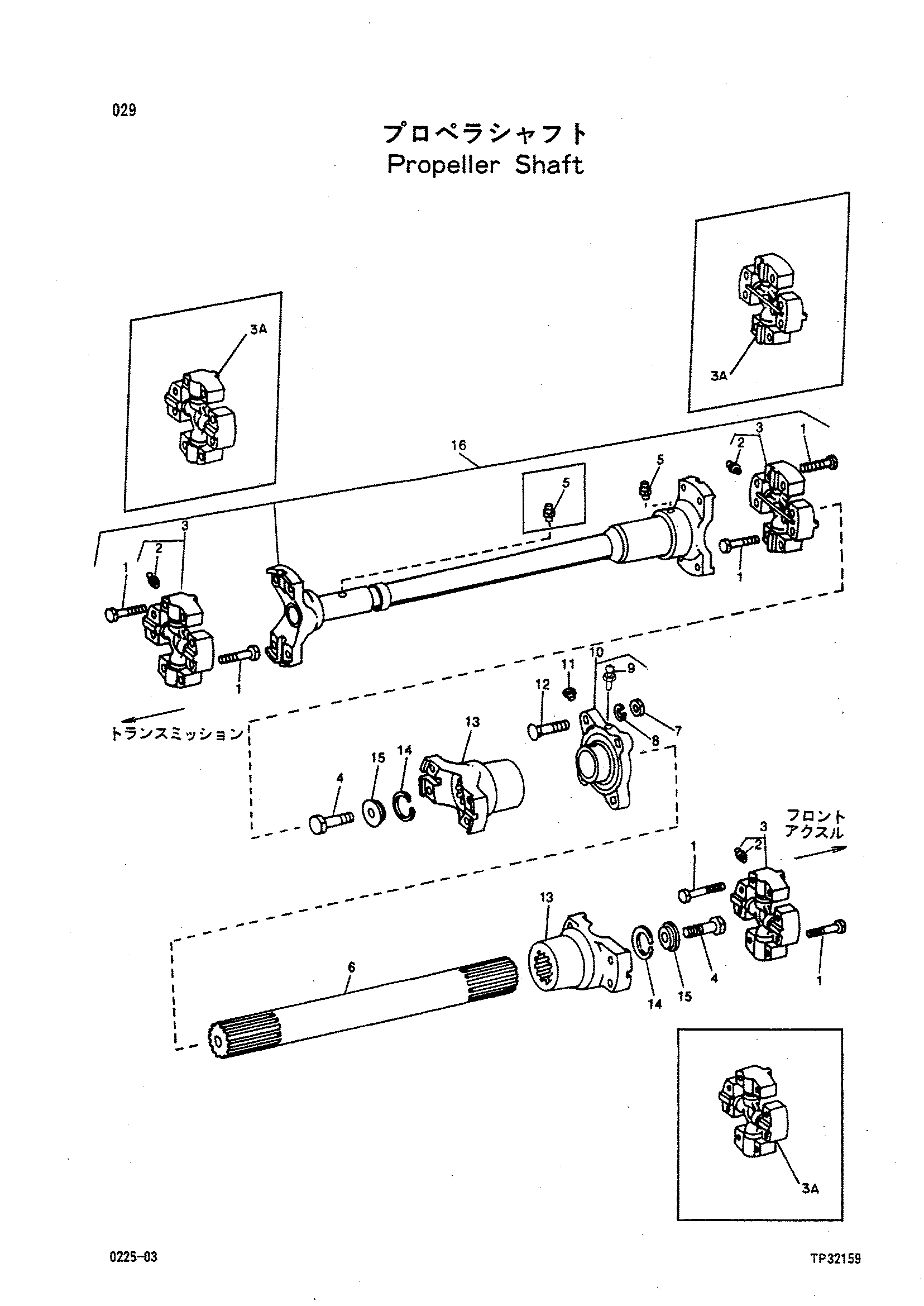

Заводская схема «Карданный вал вал» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 19H3011 | Винт | 24 |
| 02 | 3055163 | Штуцер | 3 |
| 03 | 4238419 | Соединение универсальный | 3 |
| 03A | 4290405 | Спидер | 3 |
| 04 | 19H2710 | Винт | 2 |
| 05 | 4211890 | Штуцер | 1 |
| 06 | 2027021 | Вал | 1 |
| 07 | 14H1040 | Гайка | 4 |
| 08 | 3044043 | Шайба | 4 |
| 09 | 4230282 | Штуцер | 1 |
| 10 | 1012852 | Подшипник | 1 |
| 11 | 3044035 | Палец | 1 |
| 12 | 03H1733 | Болт | 4 |
| 12 | 03H1764 | Болт | 4 |
| 13 | 1013106 | Вилка | 2 |
| 14 | 3043719 | Кольцо | 2 |
| 15 | 3044034 | Шайба | 2 |
| 16 | 2027049 | Соединение | 1 |
| 16 | 4288546 | Соединение универсальный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
