Каталог запчастей HITACHI
Кабина — HITACHI LX150

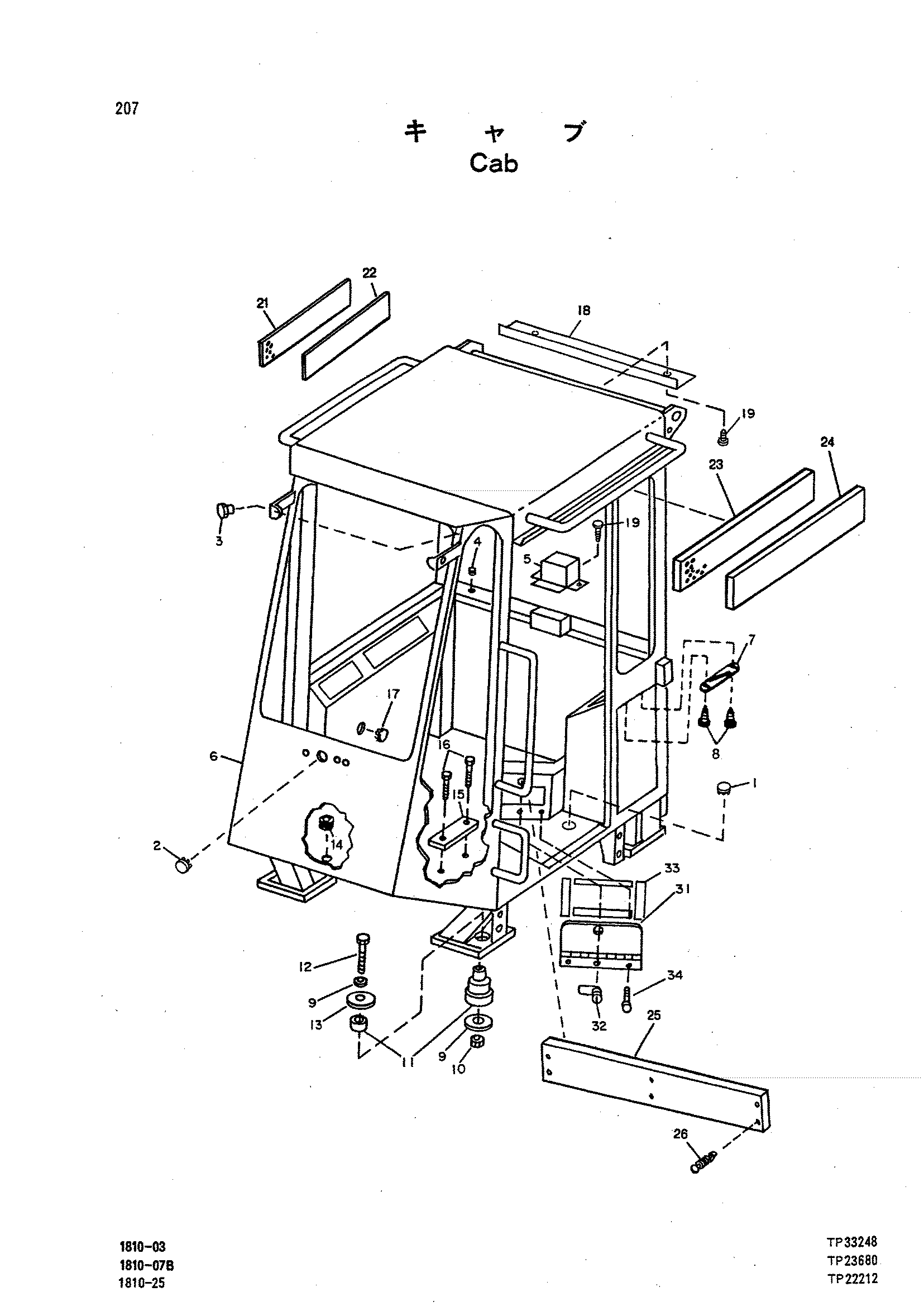

Заводская схема «Кабина» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3055545 | Фланец бланк | 1 |
| 02 | 3043896 | Пробка | 1 |
| 03 | 4242745 | Пробка | 4 |
| 04 | 4242802 | Уплотнительная втулка | 1 |
| 05 | 4220524 | Материал | 1 |
| 05 | 4230712 | Крышка | 1 |
| 05 | 4279216 | Материал | 1 |
| 06 | 4242909 | Кабина | 1 |
| 06 | 4290649 | Кабина | 1 |
| 07 | 4279199 | Ответная планка | 1 |
| 08 | 19M7775 | Винт | 2 |
| 09 | 24M7242 | Шайба | 8 |
| 10 | 14M7277 | Гайка | 4 |
| 11 | 1013066 | Крепление | 4 |
| 11 | 3043736 | Крепление | 4 |
| 12 | 19M7968 | Винт | 4 |
| 13 | 3043902 | Шайба | 4 |
| 14 | 4230238 | Уплотнительная втулка | 1 |
| 15 | 4242947 | Пластина | 1 |
| 16 | 21M7267 | Винт | 2 |
| 17 | 4242780 | Пробка | 1 |
| 18 | 4316521 | Угол | 1 |
| 19 | 21M7285 | Винт | 5 |
| 21 | 4242980 | Линер | 1 |
| 22 | 4242978 | Накладка | 1 |
| 23 | 4242981 | Линер | 1 |
| 24 | 4242979 | Накладка | 1 |
| 25 | 4242984 | Щиток | 1 |
| 26 | 4230751 | Фиксатор | 6 |
| 31 | 4242874 | Дверь | 1 |
| 32 | 12H327 | Шайба | 1 |
| 32 | 4220782 | Шпонка | 1 |
| 33 | 4220524 | Материал | 1 |
| 34 | 21M7278 | Винт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
