Фонарь(экспортный) — HITACHI LX150

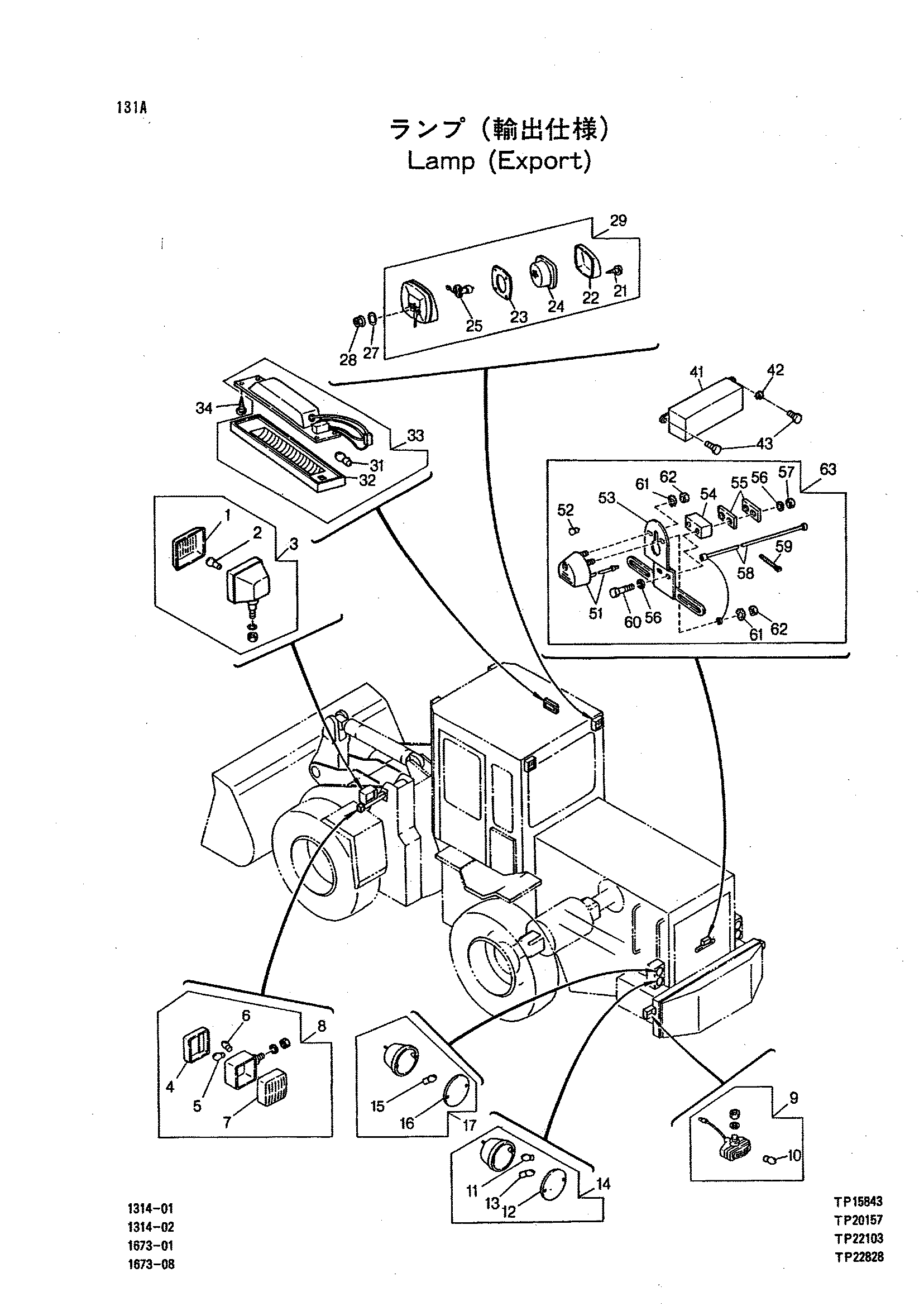

Заводская схема «Фонарь(экспортный)» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4244229 | Рассеиватель | 2 |
| 02 | 4244248 | Лампа | 2 |
| 03 | 4231916 | Фара | 2 |
| 04 | 4244231 | Рассеиватель | 2 |
| 05 | 4229390 | Лампа | 2 |
| 06 | 4174816 | Лампа | 2 |
| 07 | 4244230 | Рассеиватель | 2 |
| 08 | 4231917 | Фонарь передний | 2 |
| 09 | 4174856 | Фонарь | 2 |
| 10 | 4037222 | Клапан | 2 |
| 11 | 4229391 | Лампа | 2 |
| 12 | 4243529 | Рассеиватель | 2 |
| 13 | 4229390 | Лампа | 2 |
| 14 | 4229386 | Фонарь задний | 2 |
| 15 | 4229390 | Лампа | 2 |
| 16 | 4244228 | Рассеиватель | 2 |
| 17 | 4229387 | Фонарь задний | 2 |
| 21 | 4220562 | Винт | 4 |
| 22 | 4220559 | Базовый | 1 |
| 23 | 4220561 | Прокладка | 1 |
| 24 | 4220560 | Фонарь | 1 |
| 25 | 4316342 | Предохранитель | 1 |
| 25 | 57M7127 | Лампа | 1 |
| 27 | 12H292 | Стопорная шайба | 1 |
| 28 | 14M7299 | Гайка | 1 |
| 29 | 9103940 | Фонарь(левый) | 1 |
| 29 | 9103941 | Фонарь(правый) | 1 |
| 31 | 4220147 | Лампа | 1 |
| 32 | 4212058 | Рассеиватель | 1 |
| 33 | 4230390 | Фонарь | 1 |
| 34 | 37H20 | Винт | 4 |
| 41 | 4242886 | Кронштейн | 1 |
| 42 | 12H356 | Шайба | 1 |
| 43 | 19M7923 | Винт | 2 |
| 51 | 3043686 | Освещение | 1 |
| 52 | 3043854 | Лампа | 1 |
| 54 | 3044042 | Проставка | 1 |
| 55 | 3044048 | Кронштейн | 2 |
| 56 | 24M7238 | Шайба | 4 |
| 57 | 14M7273 | Гайка | 2 |
| 58 | 3043804 | Жгут проводов | 1 |
| 59 | 4212051 | Ленточный зажим | 1 |
| 60 | 19M7298 | Винт | 2 |
| 61 | 24H1283 | Шайба | 2 |
| 63 | 4238365 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
