Либрикате трубопроводы(задний мост) — HITACHI LX150

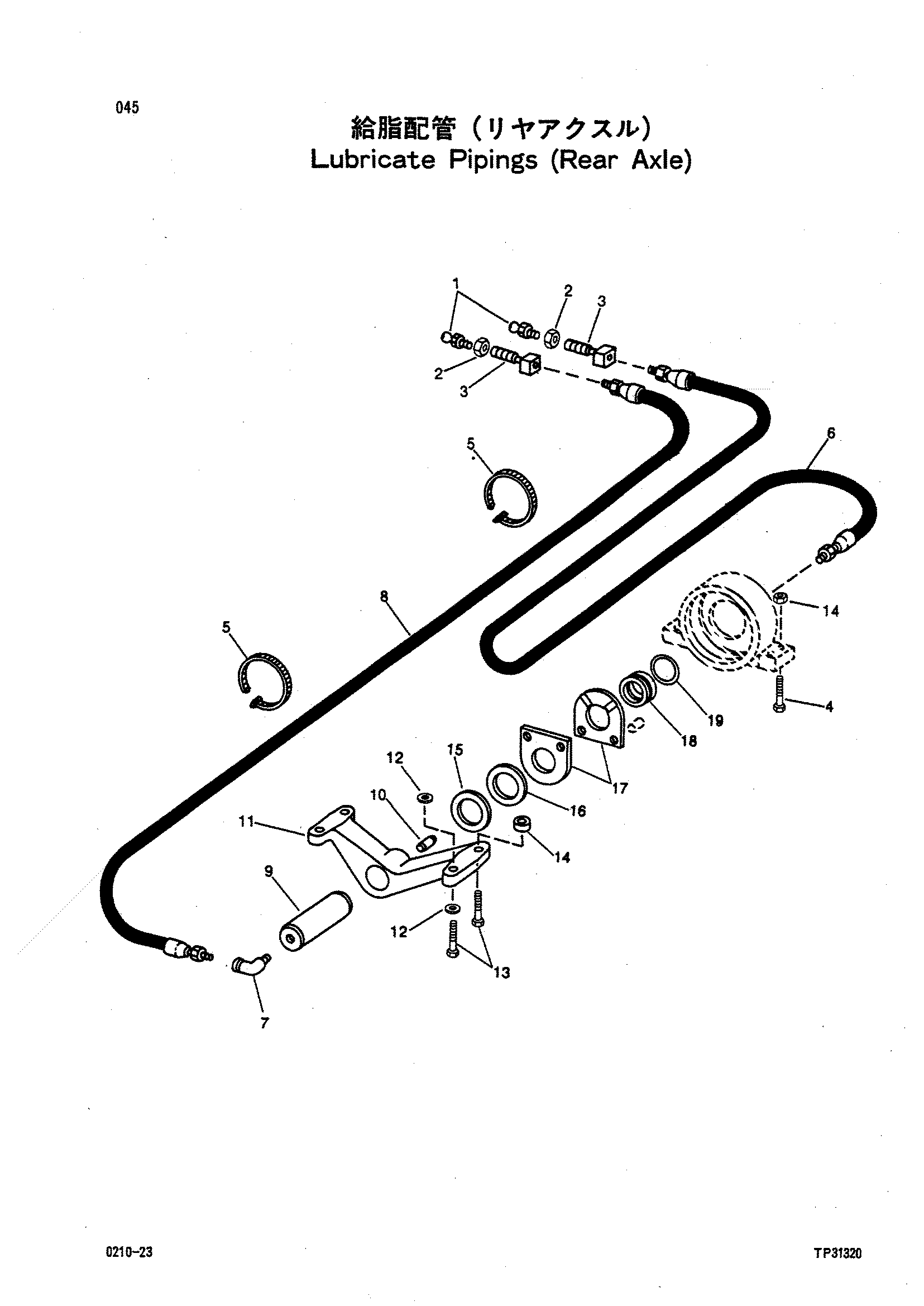

Заводская схема «Либрикате трубопроводы(задний мост)» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4211893 | Штуцер | 2 |
| 02 | 4230289 | Гайка | 2 |
| 03 | 3043891 | Разъём | 2 |
| 04 | 19M7892 | Винт | 4 |
| 05 | 4220212 | Зажим | 1 |
| 06 | 3043806 | Шланг | 2 |
| 07 | 4212489 | Угловой штуцер | 1 |
| 08 | 3043671 | Шланг | 1 |
| 09 | 3043651 | Палец | 1 |
| 10 | 3041745 | Палец довел | 1 |
| 11 | 2027025 | Опора | 1 |
| 12 | 24M7242 | Шайба | 8 |
| 13 | 19M7883 | Винт | 4 |
| 14 | 4253503 | Втулка | 4 |
| 15 | 3044033 | Шайба | 1 |
| 16 | 3041744 | Регулировочная шайба | 1 |
| 17 | 3041607 | Упорная пластина | 2 |
| 18 | 3041743 | Масляное уплотнение | 1 |
| 19 | 3041742 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
