Глушитель — HITACHI LX150

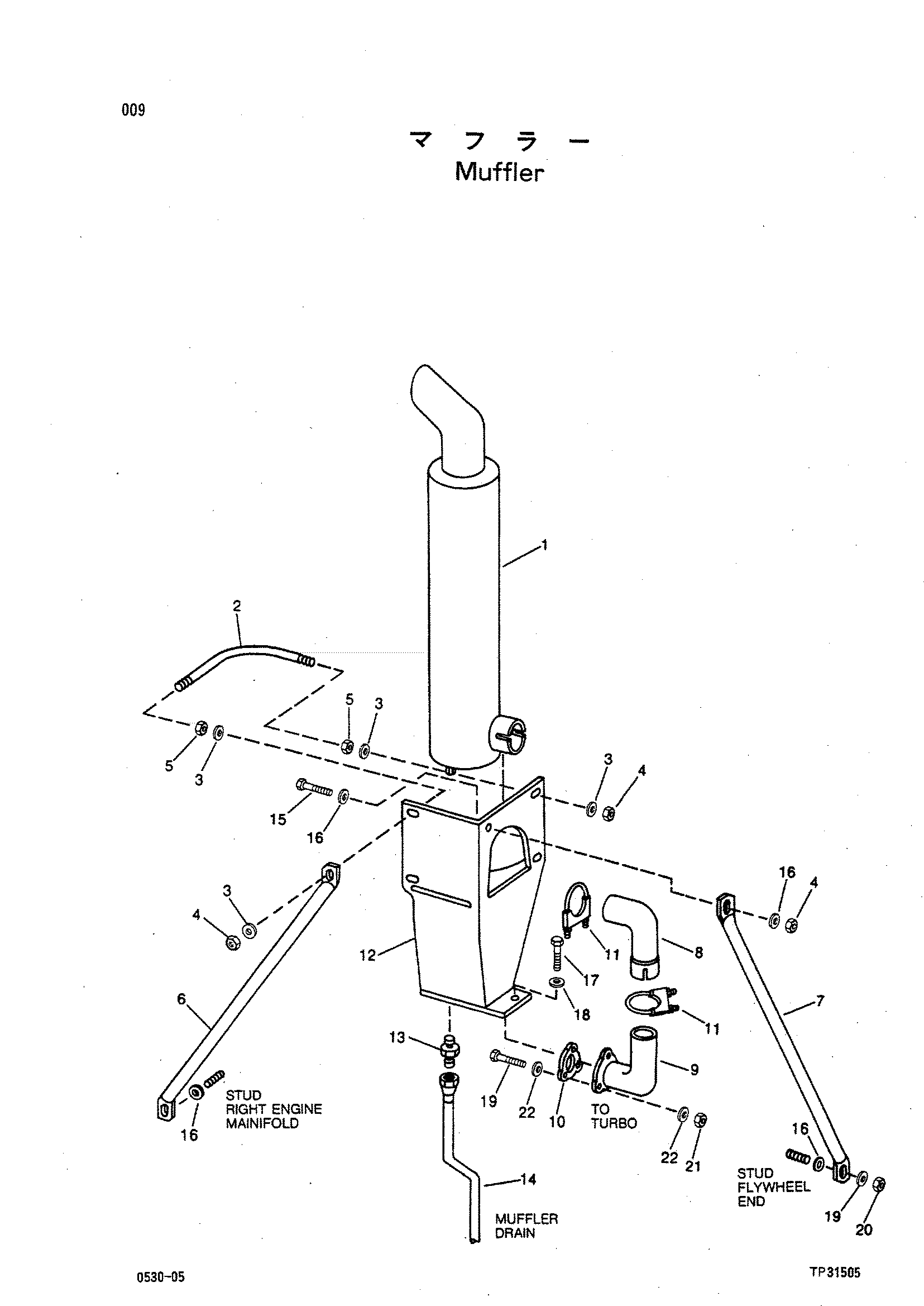

Заводская схема «Глушитель» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1015782 | Глушитель | 1 |
| 02 | 2030622 | Шток | 2 |
| 02 | 3060213 | Шток | 2 |
| 03 | 24M7238 | Шайба | 8 |
| 03 | 24M7239 | Шайба | 8 |
| 04 | 14M7166 | Гайка | 4 |
| 04 | 14M7167 | Гайка | 5 |
| 05 | 14M7273 | Гайка | 4 |
| 05 | 14M7274 | Гайка | 4 |
| 06 | 2030624 | Опора | 1 |
| 07 | 2030624 | Опора | 1 |
| 08 | 2031005 | Трубка | 1 |
| 09 | 2031004 | Трубка | 1 |
| 10 | 4204326 | Прокладка | 1 |
| 11 | 4281352 | Хомут | 2 |
| 12 | 2030621 | Кронштейн | 1 |
| 12 | 2033387 | Кронштейн | 1 |
| 13 | 3055169 | Разъём | 1 |
| 14 | 1015783 | Трубка | 1 |
| 15 | 19M7662 | Винт | 1 |
| 16 | 24M7239 | Шайба | 5 |
| 17 | 19M7881 | Винт | 3 |
| 18 | 24M7238 | Шайба | 3 |
| 19 | 19M7362 | Винт | 3 |
| 20 | 14M7444 | Гайка | 1 |
| 21 | 14M7275 | Гайка | 3 |
| 22 | 24M7240 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
