Пилотный трубопроводы — HITACHI LX150

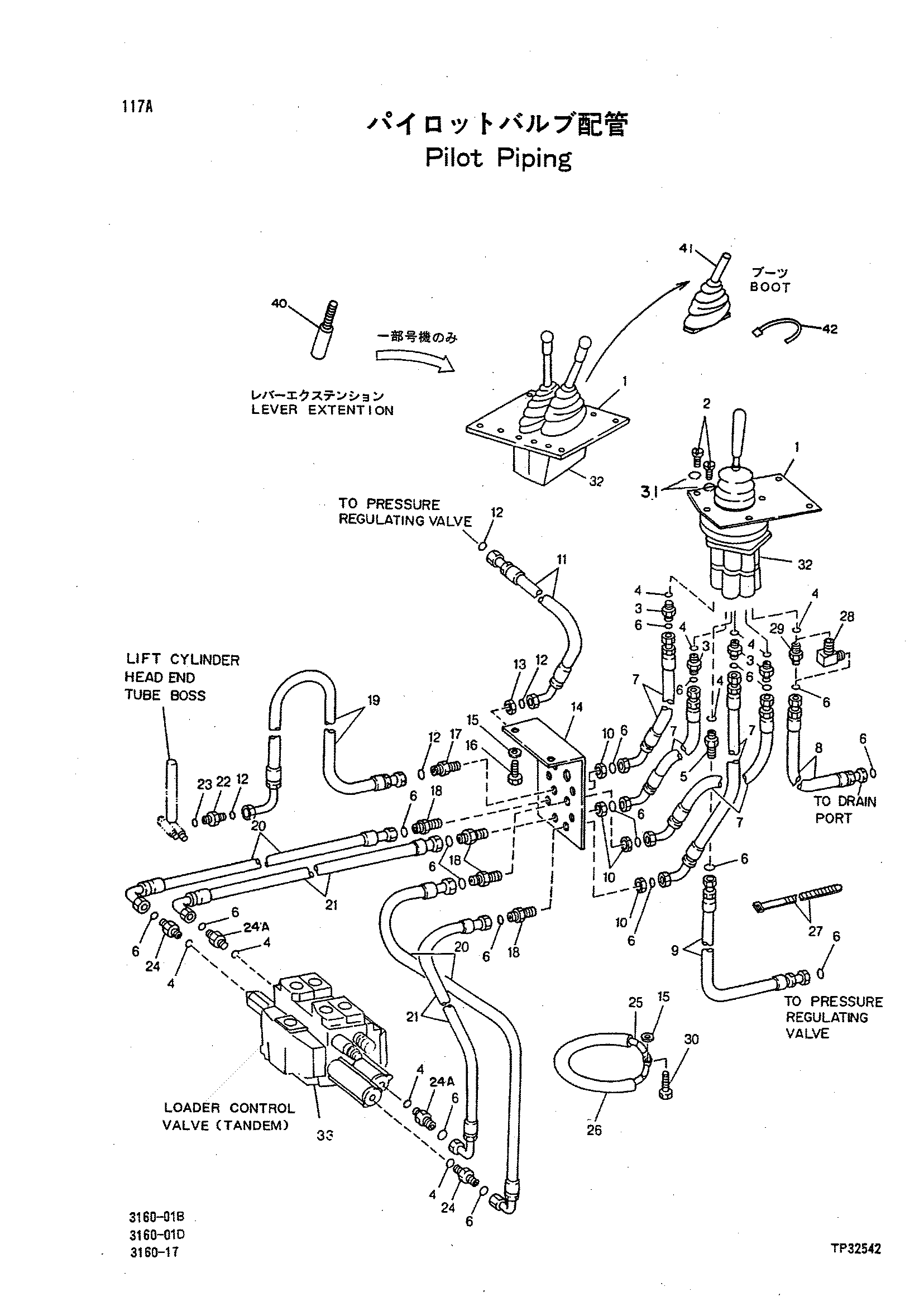

Заводская схема «Пилотный трубопроводы» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	1018512	Пластина	1
01	4238055	Пластина	1
01	4238056	Пластина	1
01	4238179	Пластина	1
02	21M7285	Винт	16
03	38H1160	Угловой штуцер	4
04	4212027	Уплотнительное кольцо	10
05	38H1212	Адаптер	1
06	4212649	Уплотнительное кольцо	20
07	3043747	Шланг	4
08	3043758	Шланг	1
09	3043757	Шланг	1
10	4212683	Гайка	4
11	3043755	Шланг	1
12	4212650	Уплотнительное кольцо	4
13	14H832	Гайка	1
14	1012977	Пластина	1
14	2032337	Пластина	1
15	24M7239	Шайба	3
16	19M7938	Винт	2
17	38H1284	Унион	1
18	38H1285	Унион	4
19	4242856	Шланг	1
20	3043773	Шланг	2
21	3043746	Шланг	2
21	3043773	Шланг	2
22	38H1159	Адаптер	1
22	4279751	Обратный клапан	1
23	4212036	Уплотнительное кольцо	1
24	38H1160	Угловой штуцер	4
24A	38H1160	Угловой штуцер	2
24A	4263652	Обратный клапан	2
25	3044045	Цепь	1
25	3061960	Цепь	1
26	3044044	Шланг	1
26	3061737	Шланг	1
27	4220212	Зажим	1
28	38H1004	Угловой штуцер	1
29	38H1160	Угловой штуцер	1
30	19M7402	Винт	1
31	24M7054	Шайба	16
32	4256042	Комплект	1
32	4290789	Пилотный клапан	1
32	4290792	Пилотный клапан	1
33	1012863	Клапан	1
33	1012905	Гидрораспределитель	1
33	4290778	Клапан	1
33	4290779	Клапан	1
40	4247466	Шток	2
41	4230462	Защитный чехол	2
41	4282634	Защитный чехол	2
42	4220212	Зажим	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
