Погрузчик гидрораспределитель и рулевое управление клапан обратный шланги — HITACHI LX150

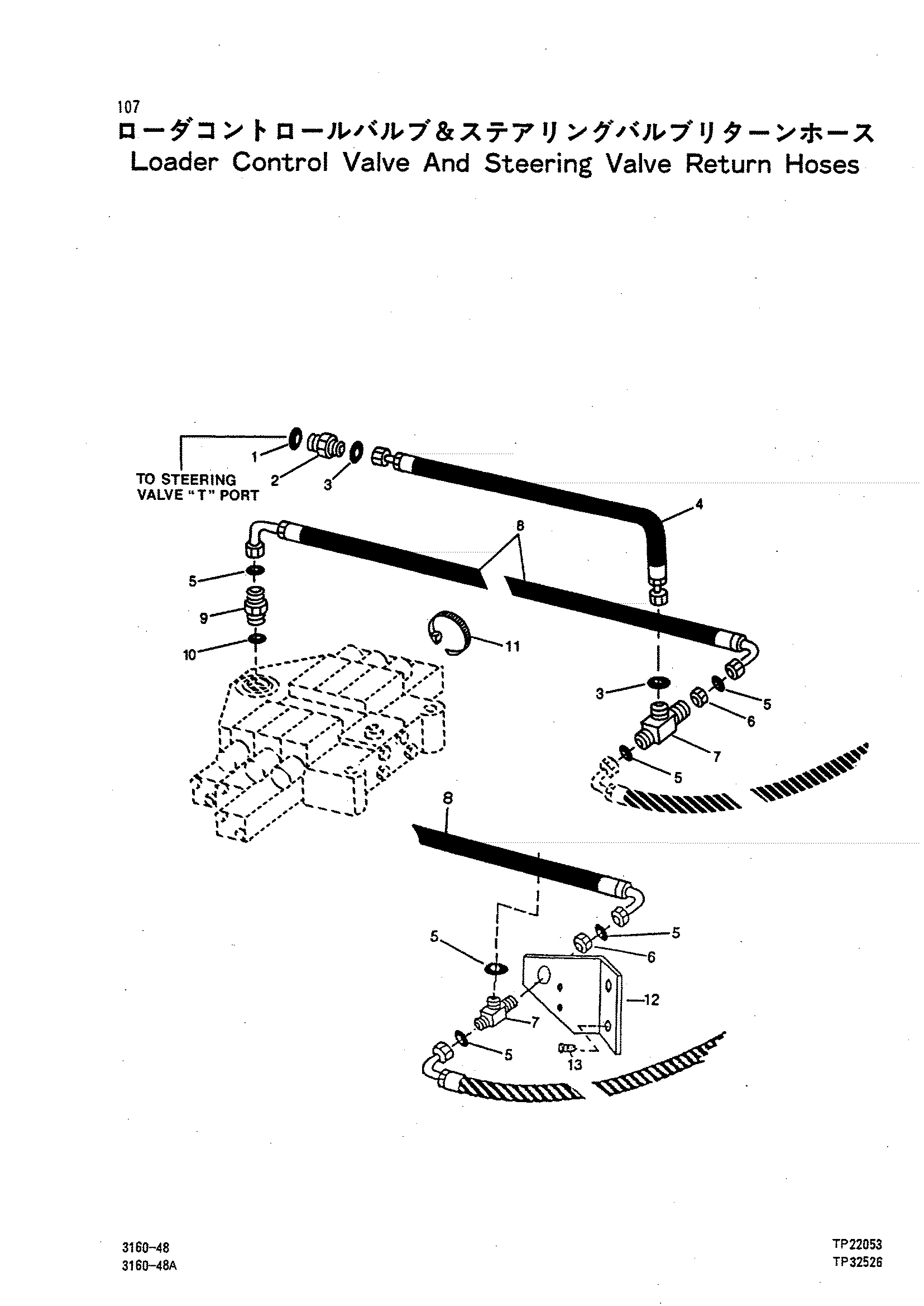

Заводская схема «Погрузчик гидрораспределитель и рулевое управление клапан обратный шланги» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4212699 | Уплотнительное кольцо | 1 |
| 02 | 38H1163 | Адаптер | 1 |
| 03 | 4220550 | Уплотнительное кольцо | 1 |
| 04 | 3043745 | Шланг | 1 |
| 05 | 4220554 | Уплотнительное кольцо | 4 |
| 06 | 4230736 | Гайка | 1 |
| 07 | 1012976 | Штуцер | 1 |
| 08 | 3043790 | Шланг | 1 |
| 09 | 38H1165 | Адаптер | 1 |
| 10 | 4212708 | Уплотнительное кольцо | 1 |
| 11 | 4242928 | Лента | 1 |
| 11 | 4317397 | Ленточный зажим | 1 |
| 12 | 4290899 | Кронштейн | 1 |
| 13 | 19M7730 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
