Метерс — HITACHI LX150

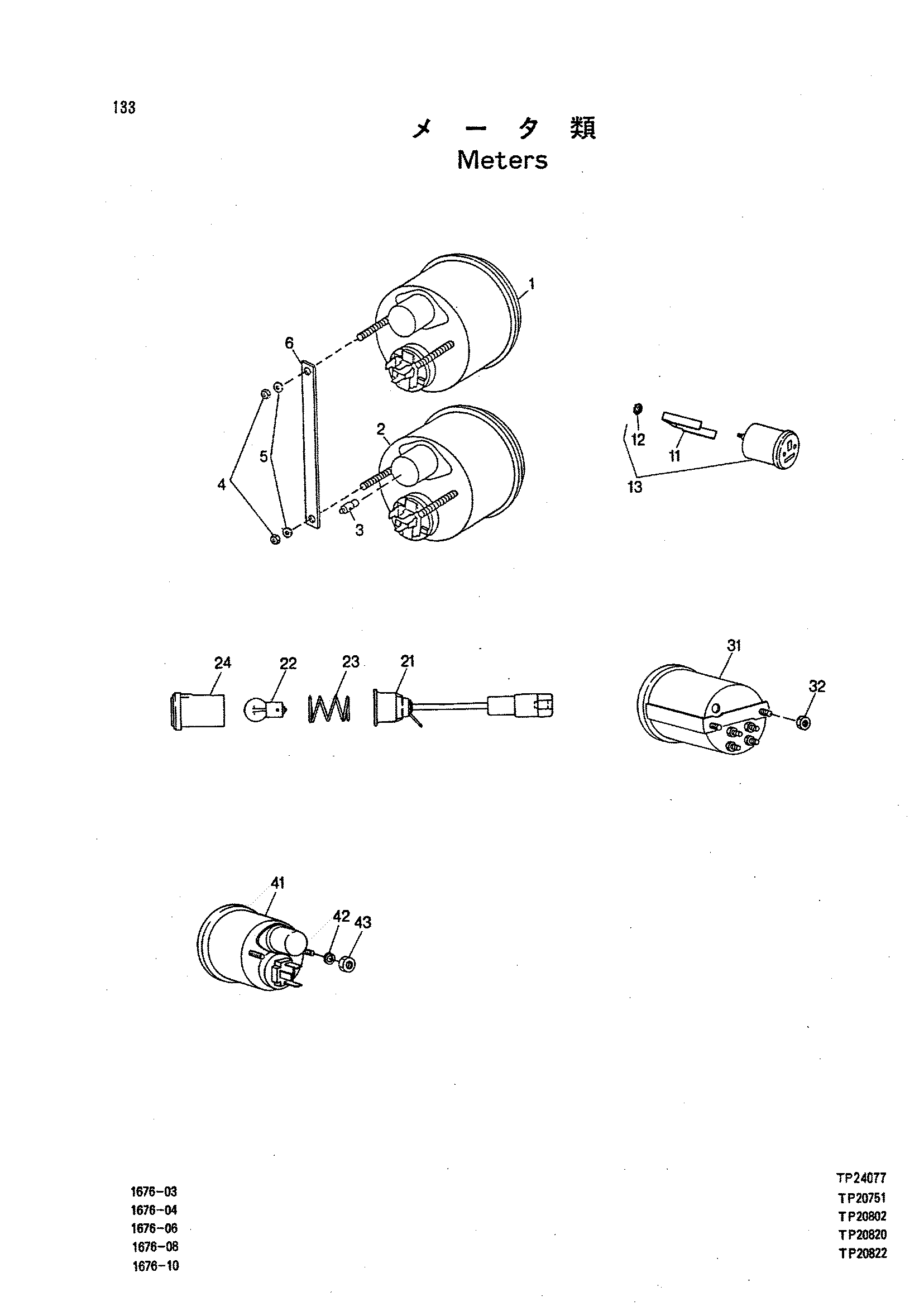

Заводская схема «Метерс» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1013064 | Указатель | 1 |
| 02 | 1013044 | Указатель | 1 |
| 03 | 4227497 | Лампа | 2 |
| 04 | 14M7100 | Гайка | 4 |
| 05 | 12H315 | Локк-васхер | 4 |
| 06 | 4278091 | Страп | 2 |
| 11 | 3043848 | Кронштейн | 1 |
| 12 | 14M7272 | Гайка | 2 |
| 13 | 4242816 | Измеритель | 1 |
| 21 | 3043668 | Жгут проводов | 1 |
| 22 | 3043970 | Лампа | 1 |
| 22 | 4227497 | Лампа | 1 |
| 23 | 4220244 | Пружина | 1 |
| 24 | 3043662 | Рассеиватель | 1 |
| 24 | 4290627 | Рассеиватель | 1 |
| 31 | 2026977 | Указатель | 1 |
| 32 | 14M7272 | Гайка | 2 |
| 41 | 1013063 | Указатель | 1 |
| 42 | 12H315 | Локк-васхер | 3 |
| 43 | 14M7100 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
