Нагрузка центральный панель — HITACHI LX150

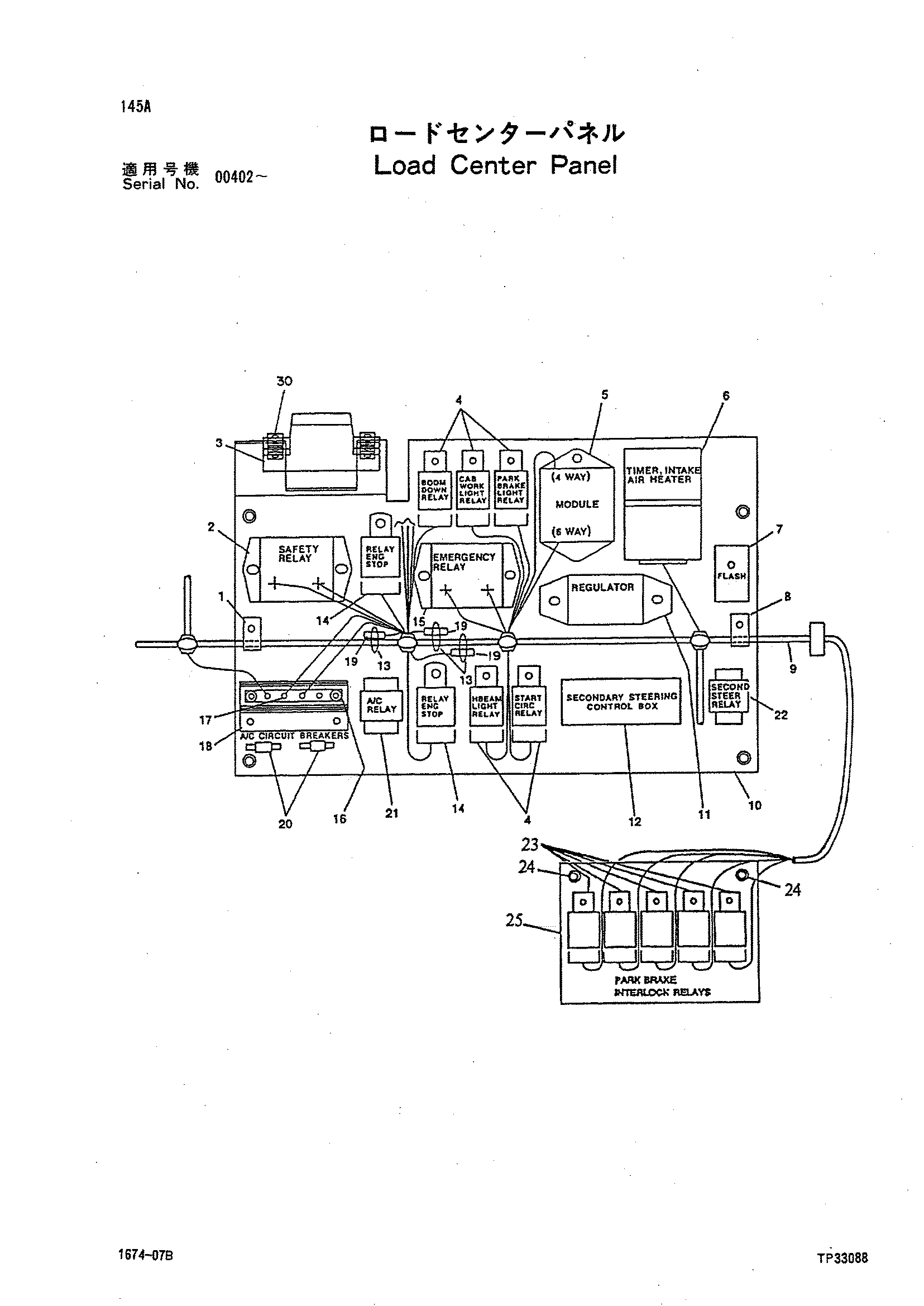

Заводская схема «Нагрузка центральный панель» для HITACHI LX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 19M7938 | Винт | 1 |
| 01 | 4238054 | Хомут | 1 |
| 02 | 21M7022 | Винт | 2 |
| 02 | 3044014 | Фастенер | 2 |
| 02 | 4205749 | Реле защитный | 1 |
| 03 | 21M7022 | Винт | 4 |
| 03 | 3044014 | Фастенер | 4 |
| 03 | 3054269 | Резиновая прокладка | 1 |
| 04 | 21M7022 | Винт | 5 |
| 04 | 3044014 | Фастенер | 5 |
| 04 | 4220189 | Реле | 5 |
| 05 | 21M7022 | Винт | 2 |
| 05 | 3044014 | Фастенер | 2 |
| 05 | 4218103 | Контроллер | 1 |
| 06 | 21M7022 | Винт | 2 |
| 06 | 3044014 | Фастенер | 2 |
| 06 | 4214873 | Таймер | 1 |
| 07 | 21M7022 | Винт | 1 |
| 07 | 3044014 | Фастенер | 1 |
| 07 | 4046472 | Фласхер | 1 |
| 08 | 19M7938 | Винт | 1 |
| 08 | 4220542 | Хомут | 1 |
| 09 | 1018290 | Жгут проводов | 1 |
| 10 | 1014709 | Пластина | 1 |
| 11 | 21M7022 | Винт | 2 |
| 11 | 3044014 | Фастенер | 2 |
| 11 | 4172004 | Регулятор | 1 |
| 12 | 1012862 | Контроллер | 1 |
| 13 | 4220212 | Зажим | 3 |
| 14 | 21M7022 | Винт | 2 |
| 14 | 3044014 | Фастенер | 2 |
| 14 | 4205751 | Реле | 1 |
| 15 | 21M7022 | Винт | 2 |
| 15 | 3044014 | Фастенер | 2 |
| 15 | 4167794 | Реле | 1 |
| 16 | 21M7261 | Винт | 2 |
| 16 | 24M7054 | Шайба | 2 |
| 16 | 3044014 | Фастенер | 2 |
| 16 | 3044040 | Уплотнение | 2 |
| 16 | 4230242 | Уплотнительная втулка | 2 |
| 16 | 3044056 | Седло винта | 1 |
| 17 | 21M7285 | Винт | 3 |
| 18 | 21M7261 | Винт | 2 |
| 18 | 3043694 | Крышка | 1 |
| 18 | 3044014 | Фастенер | 2 |
| 19 | 4220015 | Разъём | 3 |
| 20 | 21M7022 | Винт | 2 |
| 20 | 3043687 | Гидромолот киркуит | 2 |
| 21 | 21M7022 | Винт | 1 |
| 21 | 4220189 | Реле | 1 |
| 22 | 21M7261 | Винт | 1 |
| 22 | 3044014 | Фастенер | 1 |
| 22 | 4220189 | Реле | 1 |
| 23 | 21M7261 | Винт | 5 |
| 23 | 3044014 | Фастенер | 5 |
| 23 | 4220189 | Реле | 5 |
| 24 | 19M7938 | Винт | 2 |
| 25 | 4316343 | Пластина | 1 |
| 30 | 57M7121 | Предохранитель | 4 |
| 30 | 57M7124 | Предохранитель | 5 |
| 30 | 57M7126 | Предохранитель | 4 |
| 30 | 99M7065 | Предохранитель | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
