Погрузчик гидрораспределитель TO гидроцилиндр стрелы хйдрауликс — HITACHI LX150-2

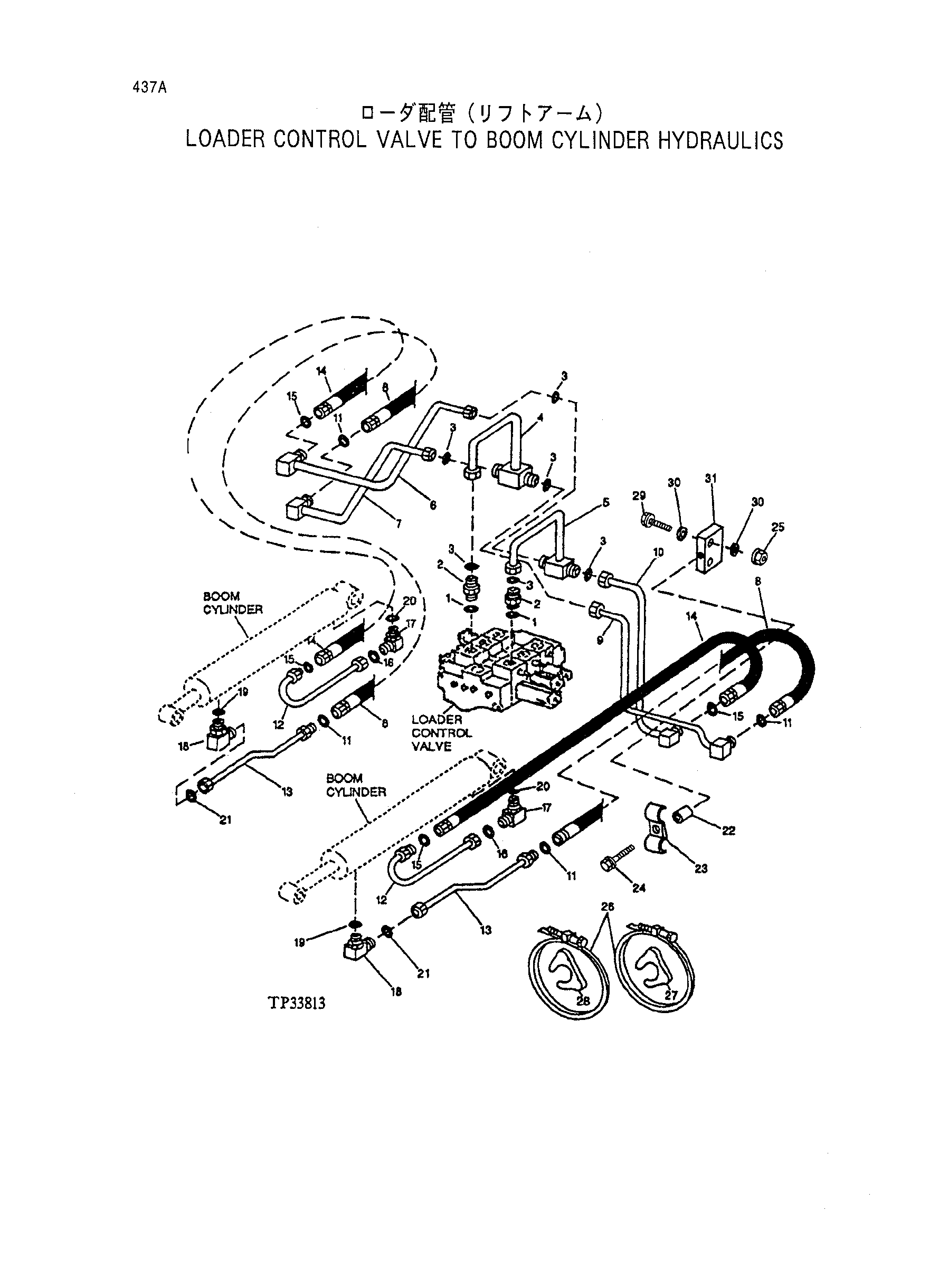

Заводская схема «Погрузчик гидрораспределитель TO гидроцилиндр стрелы хйдрауликс» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R29936 | Уплотнительное кольцо | 2 |
| 2 | 38H1196 | Адаптер | 2 |
| 3 | T78612 | Уплотнительное кольцо | 6 |
| 4 | AT142060 | Масляный линия | 1 |
| 5 | AT142061 | Масляный линия | 1 |
| 6 | AT135738 | Линия | 1 |
| 7 | AT142308 | Масляный линия | 1 |
| 8 | AT102435 | Гидравлический шланг | 2 |
| 9 | AT142309 | Масляный линия | 1 |
| 10 | AT135739 | Линия | 1 |
| 11 | T77858 | Уплотнительное кольцо | 4 |
| 12 | AT150781 | Масляный линия | 2 |
| 13 | AT150782 | Масляный линия | 2 |
| 14 | AT103088 | Гидравлический шланг | 2 |
| 15 | T76938 | Уплотнительное кольцо | 4 |
| 16 | T78612 | Уплотнительное кольцо | 2 |
| 17 | 38H1008 | Угловой штуцер штуцер | 2 |
| 18 | 38H1037 | Угловой штуцер штуцер | 2 |
| 19 | R29936 | Уплотнительное кольцо | 2 |
| 20 | U13639 | Уплотнительное кольцо | 2 |
| 21 | T76938 | Уплотнительное кольцо | 2 |
| 22 | 28H3383 | Втулка | 2 |
| 23 | T40705 | Хомут | 2 |
| 24 | 19M7805 | Винт | 2 |
| 25 | 14M7296 | Фланец гайка | 2 |
| 26 | AT103166 | Хомут | 4 |
| 27 | T102005 | Направляющая | 2 |
| 28 | T105773 | Направляющая | 2 |
| 29 | 19M8528 | Винт | 4 |
| 30 | 24M7296 | Шайба | 8 |
| 31 | T127230 | Лубрикатор | 2 |
| 32 | 14M7296 | Фланец гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
