Погрузчик гидрораспределитель TO гидроцилиндр ковша хйдрауликс — HITACHI LX150-2

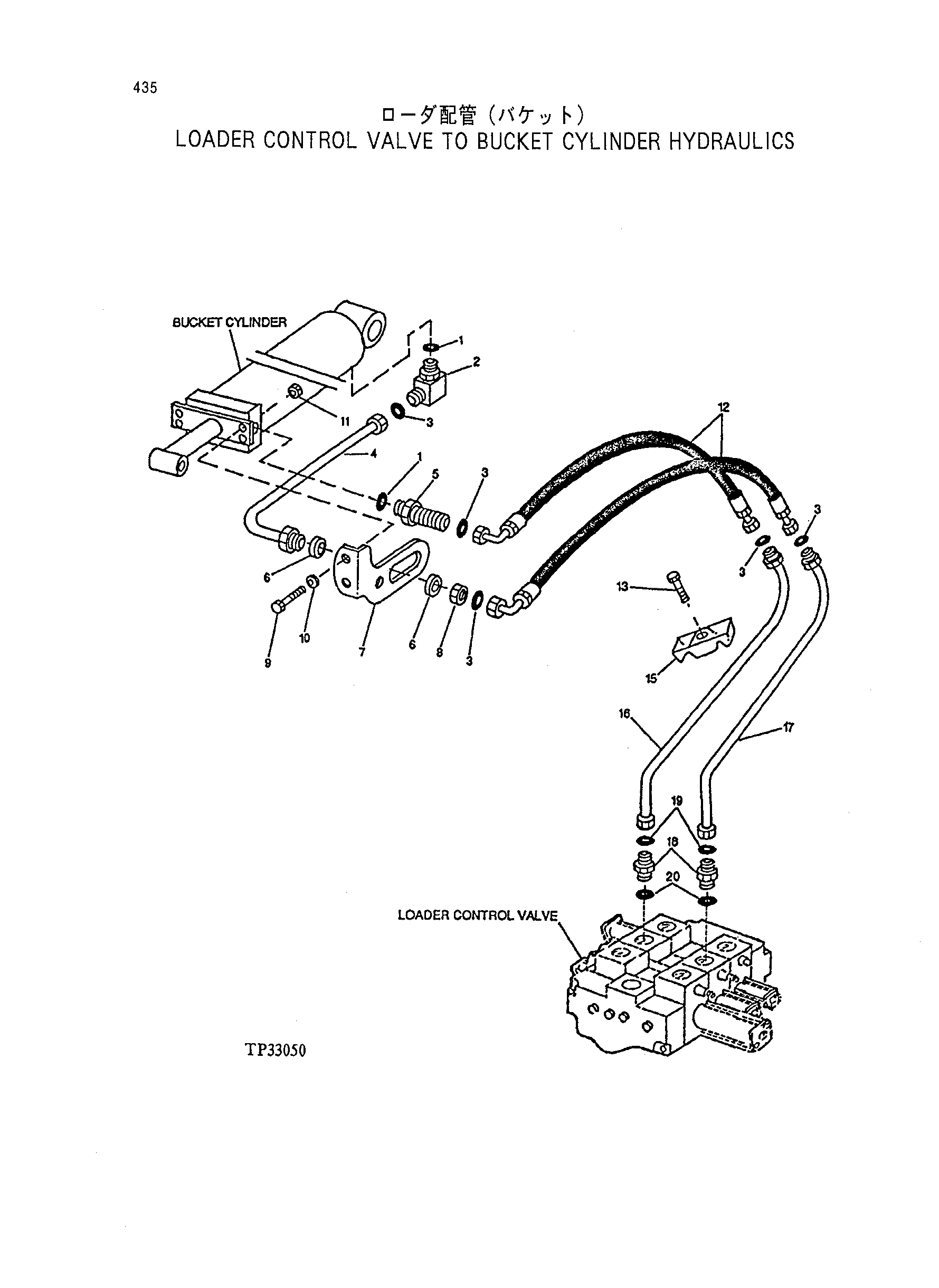

Заводская схема «Погрузчик гидрораспределитель TO гидроцилиндр ковша хйдрауликс» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | U13639 | Уплотнительное кольцо | 2 |
| 2 | 38H1008 | Угловой штуцер штуцер | 1 |
| 3 | T78612 | Уплотнительное кольцо | 5 |
| 4 | AT151177 | Масляный линия | 1 |
| 5 | 38H1165 | Адаптер | 1 |
| 6 | 24H1576 | Шайба | 2 |
| 7 | T140898 | Кронштейн | 1 |
| 8 | T78714 | Гайка | 1 |
| 9 | 19M7938 | Болт с головкой | 2 |
| 10 | 24M7239 | Шайба | 2 |
| 11 | 14M7274 | Гайка | 2 |
| 12 | AT103090 | Гидравлический шланг | 2 |
| 13 | 19M7935 | Болт с головкой | 1 |
| 15 | T123721 | Хомут | 1 |
| 16 | AT150786 | Масляный линия | 1 |
| 17 | AT150785 | Масляный линия | 1 |
| 18 | 38H1216 | Адаптер | 2 |
| 19 | T76938 | Уплотнительное кольцо | 2 |
| 20 | R29936 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
