Геарсхифт система — HITACHI LX150-2

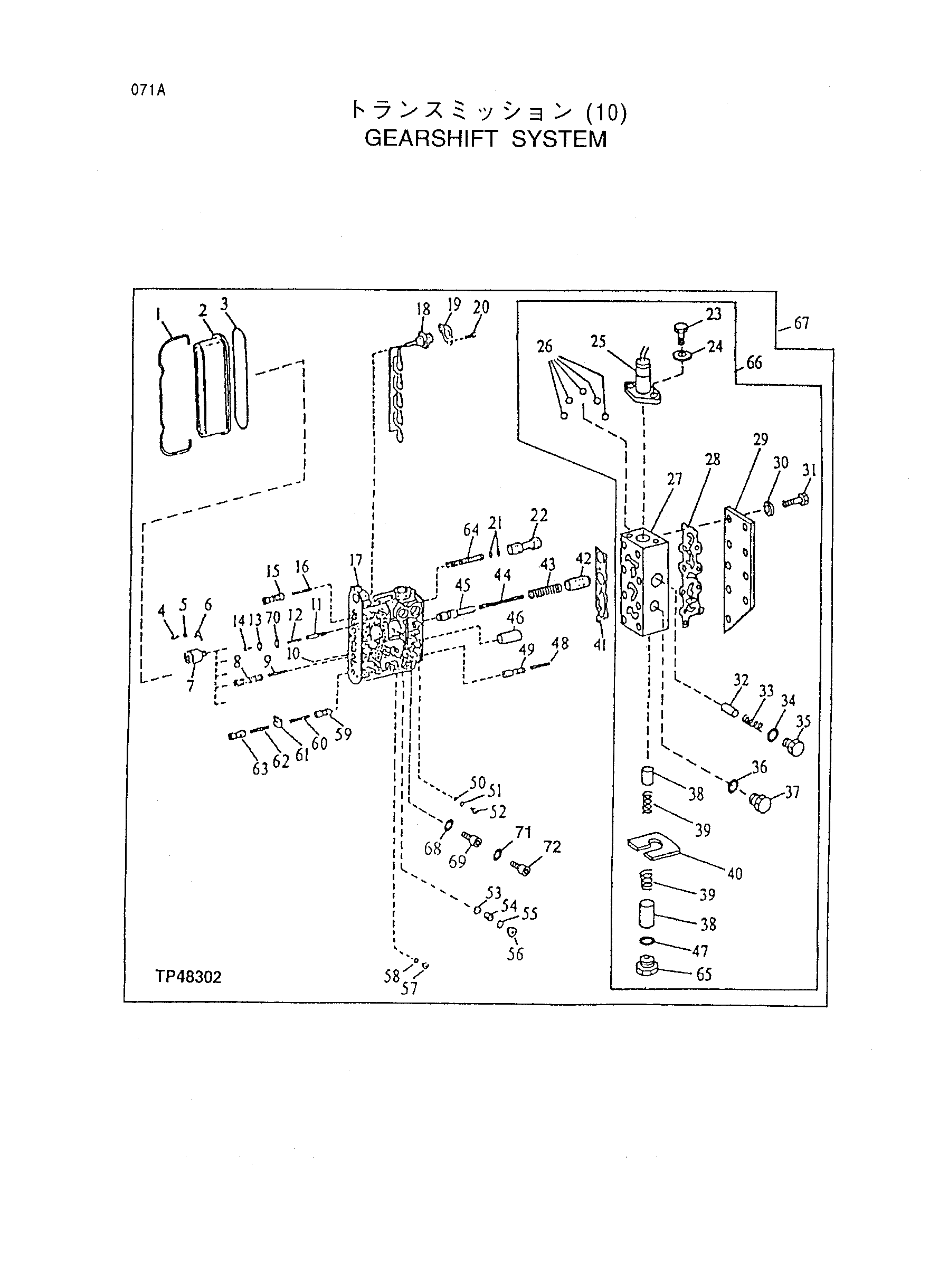

Заводская схема «Геарсхифт система» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	T144492	Хомут	1
2	T147190	Крышка	1
3	T147189	Уплотнительное кольцо	1
4	19M7600	Винт	5
5	T144487	Шайба	5
6	T144486	Пластина	5
7	AT167521	Электромагнитный клапан	5
8	T144479	Поршень	1
9	T144475	Компрессион пружина	1
10	T144485	Шарик	10
11	T144481	Клапан	1
11	T159235	Клапан	1
12	T144482	Компрессион пружина	1
13	T159237	Пластина	1
14	19M7600	Винт	2
15	T144480	Поршень	1
16	T144475	Компрессион пружина	1
17	T153764	Корпус	1
18	AT159227	Жгут проводов	1
19	T144489	Пластина	1
20	19M7768	Винт	2
21	24M7388	Регулировочная шайба	2
22	T148222	Поршень	1
23	19M6415	Винт	2
24	T129620	Пружинная шайба	2
25	AT169471	Соленоид	1
26	T144485	Шарик	3
26	T153014	Шарик	1
26	T153017	Шарик	1
27	T153012	Клапан	1
28	T153013	Прокладка	1
29	T153011	Крышка	1
30	24M7267	Шайба	9
31	19M8572	Винт	9
32	T153015	Поршень	1
33	T153016	Пружина	1
34	T144511	Уплотнительное кольцо	1
35	15M6550	Штуцер	1
36	T116416	Уплотнительное кольцо	1
37	R53869	Дренажный пробка	1
38	T144476	Поршень	2
39	T144475	Компрессион пружина	2
40	T144474	Пластина	1
41	T153010	Прокладка	1
42	T148276	Поршень	1
43	T148061	Компрессион пружина	1
44	T148060	Компрессион пружина	1
45	T153008	Поршень	1
46	T153009	Пробка	1
47	51M4276	Кольцо	1
48	T144475	Компрессион пружина	1
49	T144477	Поршень	1
50	T144467	Уплотнительное кольцо	1
51	T116416	Уплотнительное кольцо	1
52	T144464	Дроссель	1
52	T144465	Дроссель	1
52	T144466	Дроссель	1
52	T148247	Дроссель	1
52	T148248	Дроссель	1
52	T148249	Дроссель	1
52	T150898	Дроссель	1
52	T159648	Дроссель	1
53	T144493	Шарик	2
54	T144494	Компрессион пружина	2
55	R104558	Уплотнительное кольцо	2
56	15M7025	Дренажный пробка	2
57	R53869	Дренажный пробка	8
58	T116416	Уплотнительное кольцо	8
59	T144476	Поршень	1
60	T144475	Компрессион пружина	1
61	T144474	Пластина	1
62	T144475	Компрессион пружина	1
63	T144476	Поршень	1
64	T144461	Компрессион пружина	1
65	15M7045	Дренажный пробка	1
66	AT169469	Клапан	1
67	AT163415	Гидрораспределитель	1
68	R104558	Уплотнительное кольцо	1
69	T153765	Переходник	1
70	T159239	Уплотнительное кольцо	1
71	T116416	Уплотнительное кольцо	1
72	R53869	Дренажный пробка	1
(K1)	AT172165	Прокладка комплект	1
(K2)	AT172164	Уплотнение и прокладка комплект	1
