Конденсатор и корпус — HITACHI LX150-2

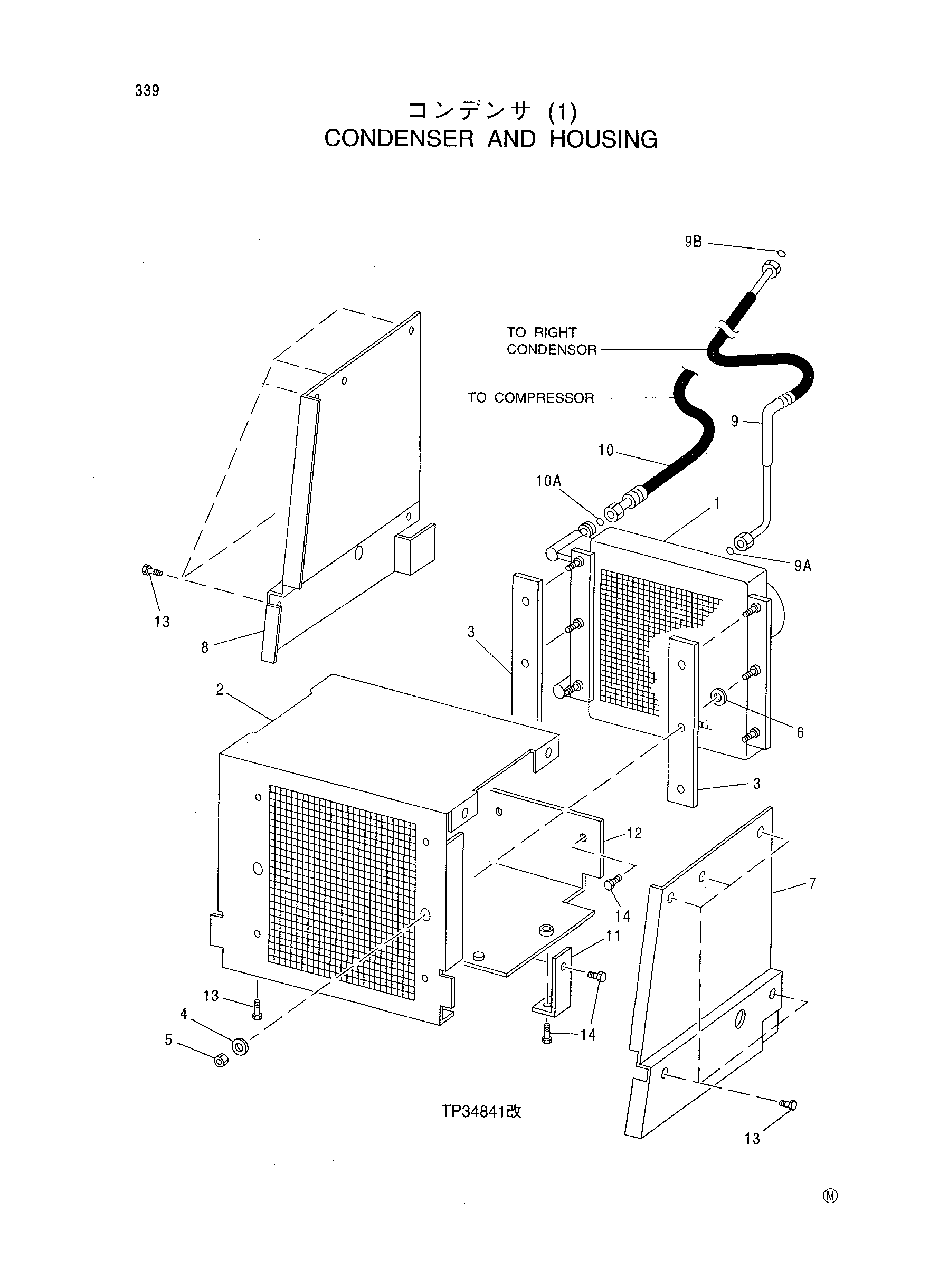

Заводская схема «Конденсатор и корпус» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 4333944 | Конденсатор | 1 |
| 2 | AT163298 | Корпус | 1 |
| 3 | T147644 | Стрип | 2 |
| 4 | 24H1294 | Шайба | 6 |
| 5 | 14M7396 | Блокировка гайка | 6 |
| 6 | 24M7036 | Шайба | 6 |
| 7 | T147636 | Крышка | 1 |
| 8 | T147646 | Крышка | 1 |
| 9 | 4351428 | Шланг радиатора | 1 |
| 9A | 4350187 | Уплотнительное кольцо | 1 |
| 9B | 4350207 | Уплотнительное кольцо | 1 |
| 10 | 4354599 | Шланг радиатора | 1 |
| 10A | 4350207 | Уплотнительное кольцо | 1 |
| 11 | AT163300 | Кронштейн | 2 |
| 12 | AT163405 | Опора | 1 |
| 12 | AT163299 | Опора | 1 |
| 13 | 19M7865 | Винт | 13 |
| 14 | 19M7785 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
