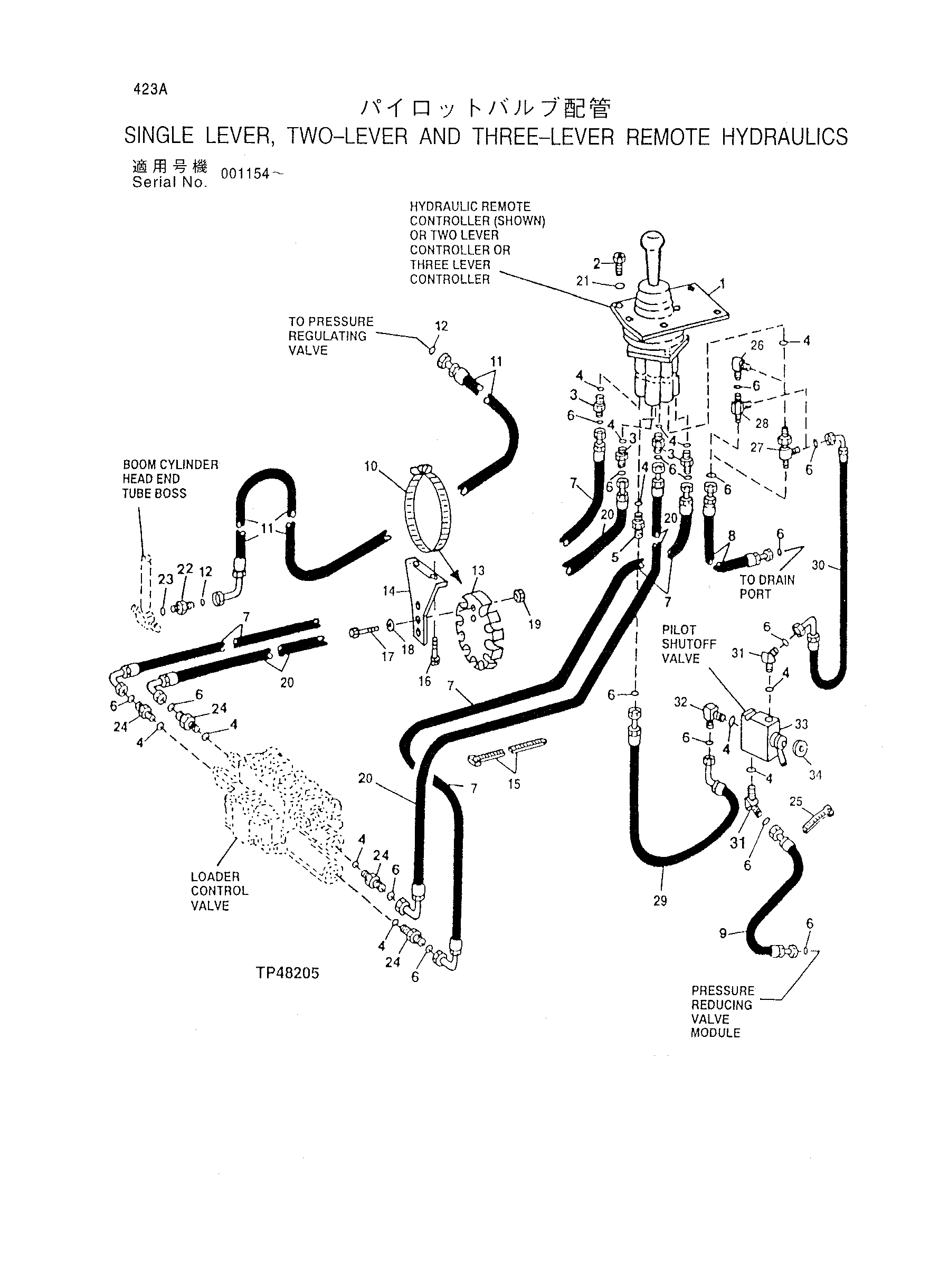

Одинарный рычаг, тво-левер и тхрее-левер дистанционный хйдрауликс — HITACHI LX150-2

Заводская схема «Одинарный рычаг, тво-левер и тхрее-левер дистанционный хйдрауликс» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	T147857	Пластина	1
1	T147861	Пластина	1
1	T147862	Пластина	1
1	T160185	Пластина	1
2	21M7285	Винт	8
2	21M7248	Винт	8
2	21M7267	Винт	16
3	38H1160	Адаптер	4
4	R26448	Уплотнительное кольцо	13
5	38H1212	Адаптер	1
6	T77613	Уплотнительное кольцо	17
7	AT173434	Гидравлический шланг	2
8	AT102430	Гидравлический шланг	1
9	AT102429	Гидравлический шланг	1
10	AT84191	Хомут	1
11	AT173440	Шланг	1
12	T77814	Уплотнительное кольцо	2
13	T154342	Фиксатор	1
14	T154343	Кронштейн	1
15	N189220	TIE лента	2
16	19M7784	Винт	2
17	19M7805	Винт	2
18	24M7239	Шайба	2
19	14M7400	Блокировка гайка	2
20	AT173434	Гидравлический шланг	2
21	24M7054	Шайба	12
22	AT134931	Обратный клапан	1
23	R28782	Уплотнительное кольцо	1
24	AT175287	Клапан	4
25	H77698	TIE лента	1
26	38H1004	Угловой штуцер штуцер	1
27	38H1023	TEE штуцер	1
28	38H1030	TEE штуцер	1
29	AT162943	Шланг	1
30	AT162945	Шланг	1
31	38H1045	Угловой штуцер штуцер	2
32	38H1004	Угловой штуцер штуцер	1
33	AT147041 замена: AT177965	Клапан	1
33	AT147041 замена: T160358	Клапан	1
	AT177965	Клапан	1
34	T152589	Уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
