Воздушный кондитионинг жгут проводов, пластина, контроллер и пластина — HITACHI LX150-2

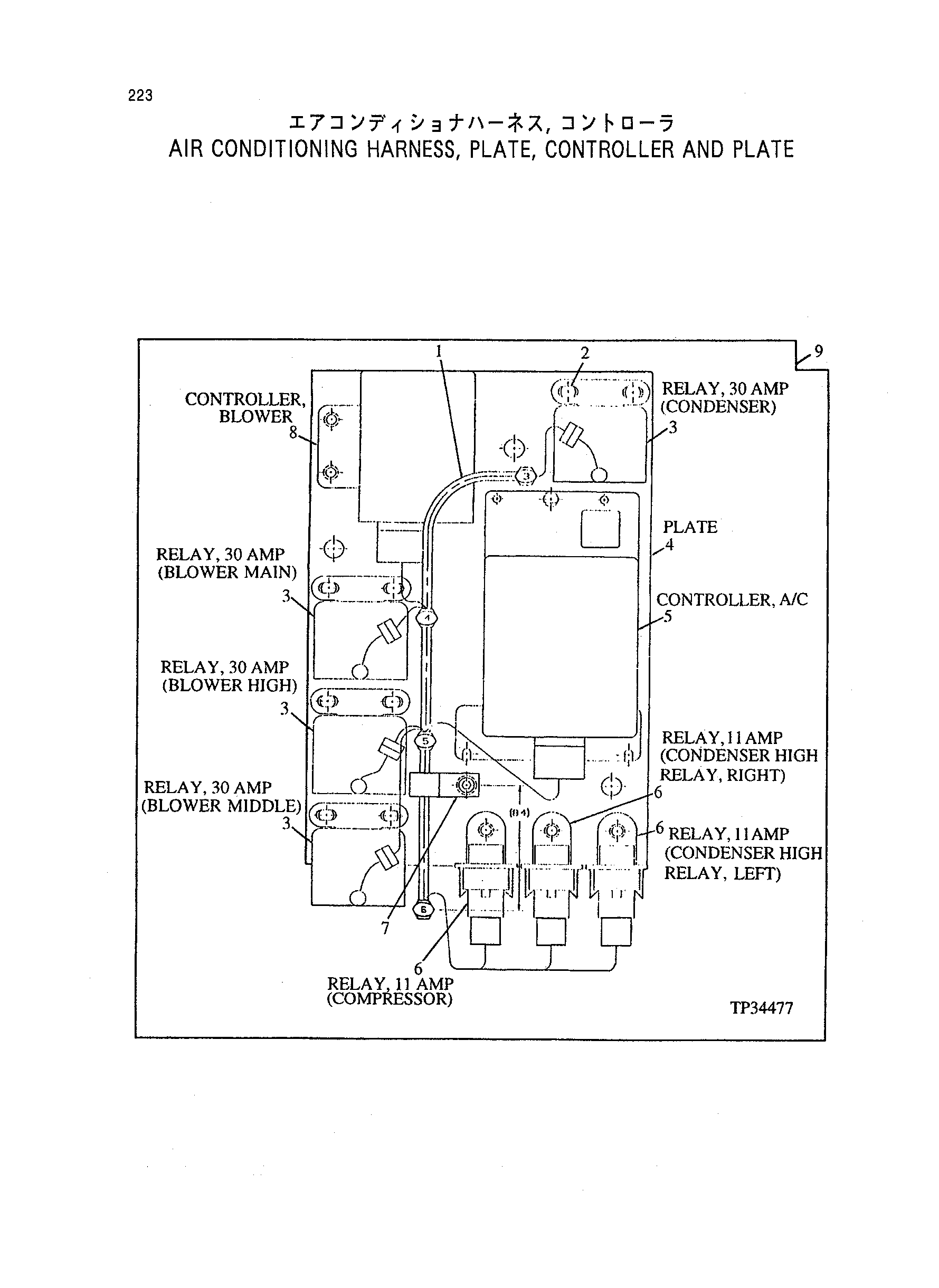

Заводская схема «Воздушный кондитионинг жгут проводов, пластина, контроллер и пластина» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	AT162720	Жгут проводов	1
2	21M7022	Винт	16
2	T103238	Гайка	16
3	4333233	Реле	4
4	T147920	Пластина	1
5	4333229	Амплифире	1
6	4236265	Реле	3
7	T102934	Хомут	1
7	19M7784	Винт	1
7	14M7296	Фланец гайка	1
8	4333230	Амплифиер	1
8	4333231	Кронштейн	1
9	AT163021	Паккаге OF детали	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
