Муфта узел в сборе — HITACHI LX150-2

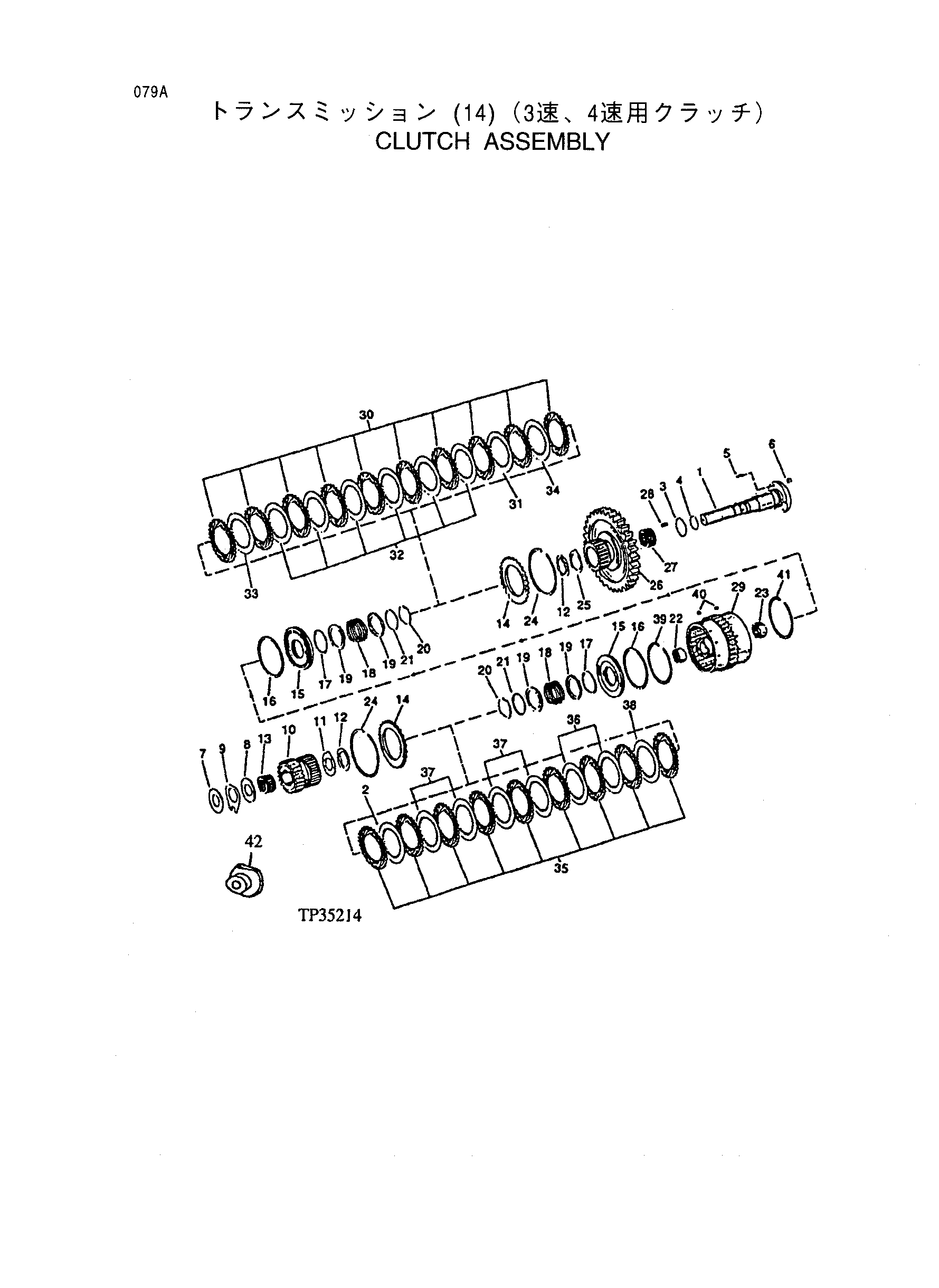

Заводская схема «Муфта узел в сборе» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T152773 | Мост | 1 |
| 2 | T116586 | Муфта диск | 1 |
| 2 | T116584 | Муфта диск | 1 |
| 2 | T116585 | Муфта диск | 1 |
| 3 | T116867 | Уплотнительное кольцо | 1 |
| 4 | T116497 | Поршень кольцо | 3 |
| 5 | 42M7045 | Шпилька | 2 |
| 6 | 14M7273 | Гайка | 2 |
| 7 | T116664 | Регулировочная шайба | 1 |
| 7 | T116665 | Регулировочная шайба | 1 |
| 7 | T116666 | Регулировочная шайба | 1 |
| 7 | T116667 | Регулировочная шайба | 1 |
| 7 | T116668 | Регулировочная шайба | 1 |
| 7 | T116669 | Регулировочная шайба | 1 |
| 7 | T116670 | Регулировочная шайба | 1 |
| 7 | T116671 | Регулировочная шайба | 1 |
| 7 | T116672 | Регулировочная шайба | 1 |
| 7 | T116673 | Регулировочная шайба | 1 |
| 7 | T116674 | Регулировочная шайба | 1 |
| 7 | T116675 | Регулировочная шайба | 1 |
| 7 | T116676 | Регулировочная шайба | 1 |
| 7 | T116677 | Регулировочная шайба | 1 |
| 8 | T148428 | Упорный шайба | 1 |
| 9 | T144419 | Упорный шайба | 1 |
| 10 | T131692 | Спур шестерня | 1 |
| 11 | T148427 | Упорный шайба | 1 |
| 12 | T148425 | Упорный шайба | 2 |
| 13 | T116500 | Неедле подшипник | 1 |
| 14 | T116582 | Регулировочная шайба | 2 |
| 15 | T151304 | Поршень | 2 |
| 16 | T116494 | Уплотнение | 2 |
| 17 | T144404 | Кольцо | 2 |
| 18 | T116486 | Компрессион пружина | 2 |
| 19 | T116579 | Кольцо | 4 |
| 20 | T116400 | Кольцо | 2 |
| 21 | T116580 | Направляющая | 2 |
| 22 | T116504 | Неедле подшипник | 1 |
| 23 | T116434 | Неедле подшипник | 1 |
| 24 | T116480 | Стопорное кольцо | 2 |
| 25 | T148426 | Упорный шайба | 1 |
| 26 | T144439 | Шестерня | 1 |
| 27 | T116916 | Неедле подшипник | 1 |
| 28 | T122833 | Неедле каток | 12 |
| 29 | AT167950 | HUB | 1 |
| 30 | T116387 | Муфта диск | 10 |
| 31 | T116584 | Муфта диск | 1 |
| 32 | T116586 | Муфта диск | 6 |
| 33 | T116585 | Муфта диск | 1 |
| 34 | T116586 | Муфта диск | 1 |
| 34 | T116584 | Муфта диск | 1 |
| 34 | T116585 | Муфта диск | 1 |
| 35 | T116387 | Муфта диск | 9 |
| 36 | T116586 | Муфта диск | 2 |
| 37 | T116584 | Муфта диск | 4 |
| 38 | T116585 | Муфта диск | 1 |
| 39 | T147581 | Стопорное кольцо | 1 |
| 40 | T148526 | Клапан | 2 |
| 41 | T147574 | Стопорное кольцо | 1 |
| 41 | T147575 | Стопорное кольцо | 1 |
| 41 | T147576 | Стопорное кольцо | 1 |
| 41 | T147577 | Стопорное кольцо | 1 |
| 41 | T147578 | Стопорное кольцо | 1 |
| 41 | T147579 | Стопорное кольцо | 1 |
| 41 | T147580 | Стопорное кольцо | 1 |
| 41 | T147581 | Стопорное кольцо | 1 |
| 42 | T154704 | Втулка | 1 |
| (K2) | AT172164 | Уплотнение и прокладка комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
