Муфта узел в сборе — HITACHI LX150-2

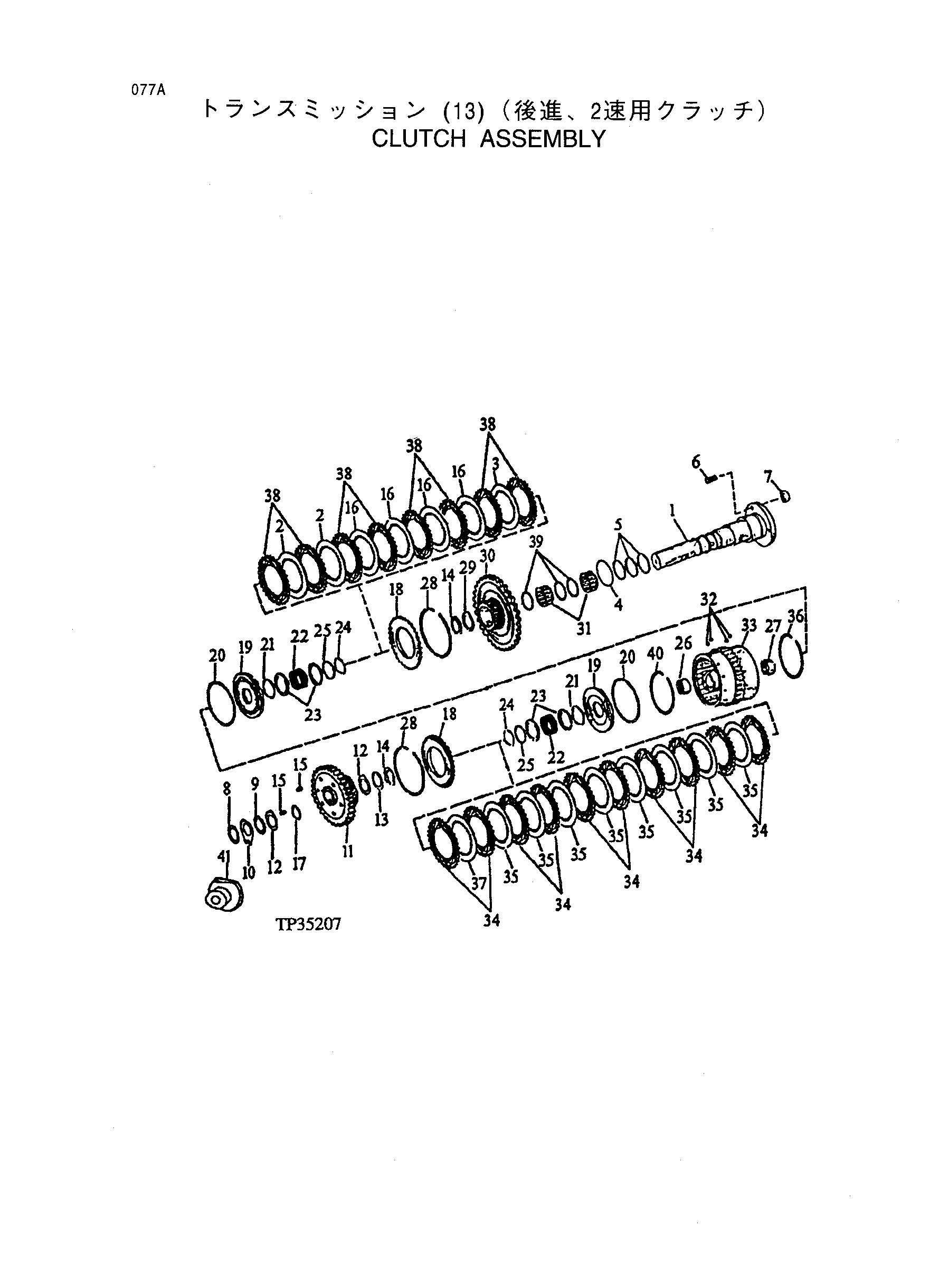

Заводская схема «Муфта узел в сборе» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T152771 | Мост | 1 |
| 2 | T116982 | Муфта диск | 2 |
| 3 | T116981 | Муфта диск | 1 |
| 3 | T116982 | Муфта диск | 1 |
| 4 | T116867 | Уплотнительное кольцо | 1 |
| 5 | T116497 | Поршень кольцо | 3 |
| 6 | 42M7045 | Шпилька | 3 |
| 7 | 14M7273 | Гайка | 3 |
| 8 | T116664 | Регулировочная шайба | 1 |
| 8 | T116665 | Регулировочная шайба | 1 |
| 8 | T116666 | Регулировочная шайба | 1 |
| 8 | T116667 | Регулировочная шайба | 1 |
| 8 | T116668 | Регулировочная шайба | 1 |
| 8 | T116669 | Регулировочная шайба | 1 |
| 8 | T116670 | Регулировочная шайба | 1 |
| 8 | T116671 | Регулировочная шайба | 1 |
| 8 | T116672 | Регулировочная шайба | 1 |
| 8 | T116673 | Регулировочная шайба | 1 |
| 8 | T116674 | Регулировочная шайба | 1 |
| 8 | T116675 | Регулировочная шайба | 1 |
| 8 | T116676 | Регулировочная шайба | 1 |
| 8 | T116677 | Регулировочная шайба | 1 |
| 9 | T148428 | Упорный шайба | 1 |
| 10 | T142830 | Упорный шайба | 1 |
| 11 | T160416 | Спур шестерня | 1 |
| 12 | T116979 | Упорный шайба | 2 |
| 13 | T151816 | Упорный шайба | 1 |
| 14 | T148425 | Упорный шайба | 2 |
| 15 | AT157977 | Ролик | 2 |
| 16 | T116981 | Муфта диск | 4 |
| 17 | T116980 | Шайба | 1 |
| 18 | T116977 | Регулировочная шайба | 2 |
| 19 | T148552 | Поршень | 2 |
| 20 | T159751 | Кольцо | 2 |
| 21 | T144404 | Кольцо | 2 |
| 22 | T116486 | Компрессион пружина | 2 |
| 23 | T116579 | Кольцо | 4 |
| 24 | T116400 | Кольцо | 2 |
| 25 | T116580 | Направляющая | 2 |
| 26 | T116871 | Неедле подшипник | 1 |
| 27 | T116872 | Неедле подшипник | 1 |
| 28 | T116909 | Стопорное кольцо | 2 |
| 29 | T148426 | Упорный шайба | 1 |
| 30 | T153707 | Шестерня | 1 |
| 31 | T116917 | Каток подшипник | 1 |
| 32 | T148526 | Клапан | 4 |
| 33 | AT169254 | HUB | 1 |
| 34 | T122806 | Муфта диск | 10 |
| 35 | T152734 | Муфта диск | 8 |
| 36 | T147582 | Стопорное кольцо | 1 |
| 36 | T147583 | Стопорное кольцо | 1 |
| 36 | T147584 | Стопорное кольцо | 1 |
| 36 | T147585 | Стопорное кольцо | 1 |
| 36 | T147586 | Стопорное кольцо | 1 |
| 36 | T147587 | Стопорное кольцо | 1 |
| 36 | T147588 | Стопорное кольцо | 1 |
| 36 | T147589 | Стопорное кольцо | 1 |
| 36 | T147590 | Стопорное кольцо | 1 |
| 37 | T116981 | Муфта диск | 1 |
| 37 | T116982 | Муфта диск | 1 |
| 37 | T152734 | Муфта диск | 1 |
| 38 | T122806 | Муфта диск | 8 |
| 39 | T116858 | Кольцо | 3 |
| 40 | T147590 | Стопорное кольцо | 1 |
| 41 | T154704 | Втулка | 1 |
| (K2) | AT172164 | Уплотнение и прокладка комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
