Гидроцилиндр ковша — HITACHI LX150-2

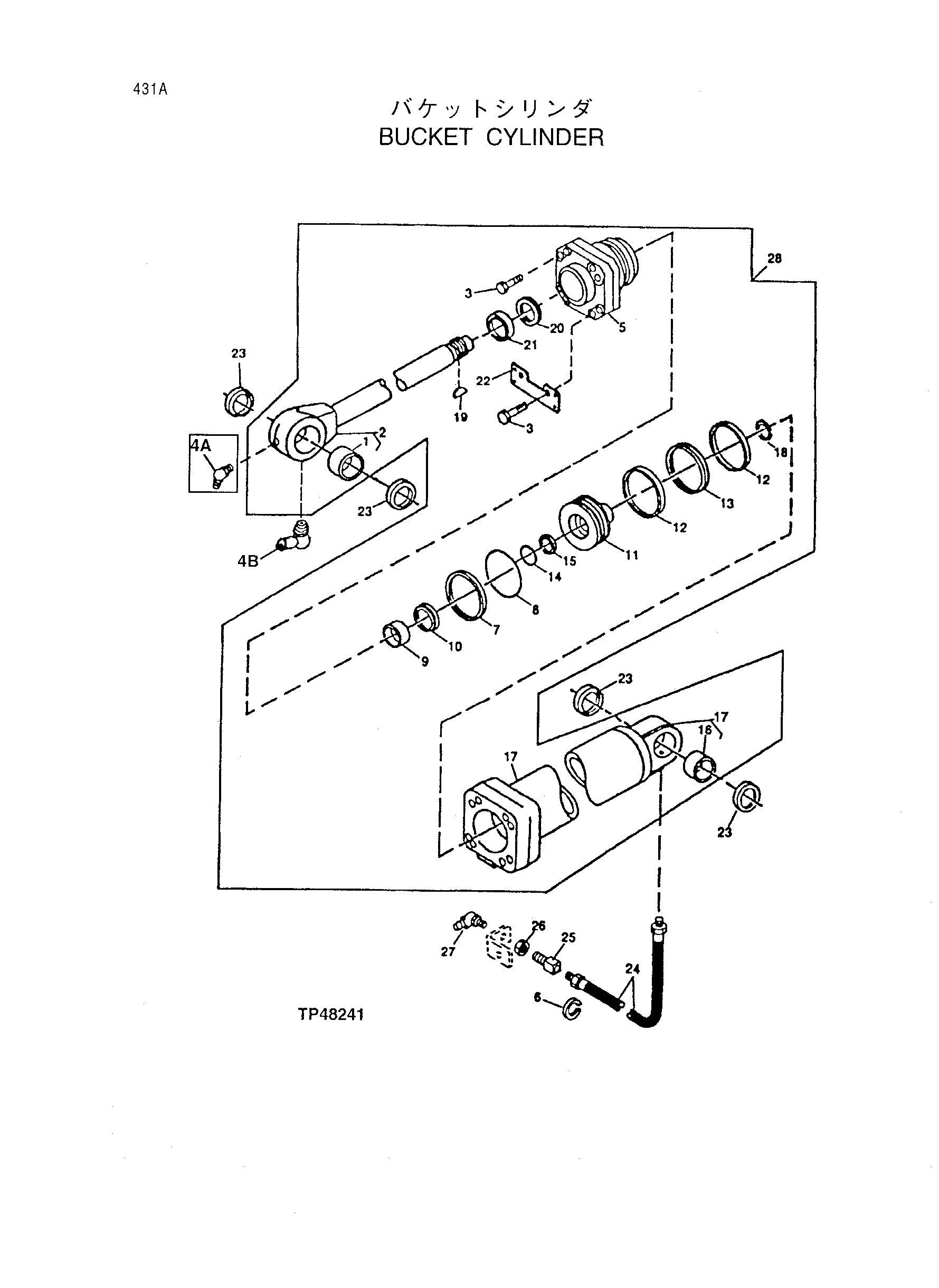

Заводская схема «Гидроцилиндр ковша» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R85556 | Втулка | 1 |
| 2 | RE25876 | Шток | 1 |
| 3 | 19M8629 | Винт | 8 |
| 4A | JD7847 | Смазка штуцер | 1 |
| 4B | JD7799 | Смазка штуцер | 1 |
| 5 | H145440 | Хйдр. гидроцилиндр шток гуид | 1 |
| 6 | R44302 | TIE лента | 4 |
| 7 | R89634 | Бакк-уп кольцо | 1 |
| 8 | R89632 | Кольцо | 1 |
| 9 | R85230 | Бакк-уп кольцо | 1 |
| 10 | RE25150 | Уплотнение | 1 |
| 11 | R93779 | Поршень | 1 |
| 12 | R85229 | Веар кольцо | 2 |
| 13 | RE25147 | Уплотнение | 1 |
| 14 | R86192 | Уплотнительное кольцо | 1 |
| 15 | R80521 | Бакк-уп кольцо | 2 |
| 16 | R85556 | Втулка | 1 |
| 17 | AH139464 | Гидравлический гидроцилиндр барр | 1 |
| 18 | R86103 | Стопорное кольцо | 1 |
| 19 | R86102 | Шпонка | 1 |
| 20 | RE25149 | Уплотнение | 1 |
| 21 | RE25148 | Уплотнение | 1 |
| 22 | H145567 | Кронштейн | 1 |
| 23 | T102138 | Уплотнение | 4 |
| 24 | AT103107 | Гидравлический шланг | 1 |
| 25 | R36311 | Штуцер | 1 |
| 26 | E12379 | Гайка | 1 |
| 27 | JD7788 | Смазка штуцер | 1 |
| 28 | AH139266 | Гидравлический гидроцилиндр | 1 |
| (BK) | AH137211 | Боре репаир комплект | 1 |
| (RK) | RE25152 | Шток репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
