Трансмиссия радиатор хйдрауликс — HITACHI LX150-2

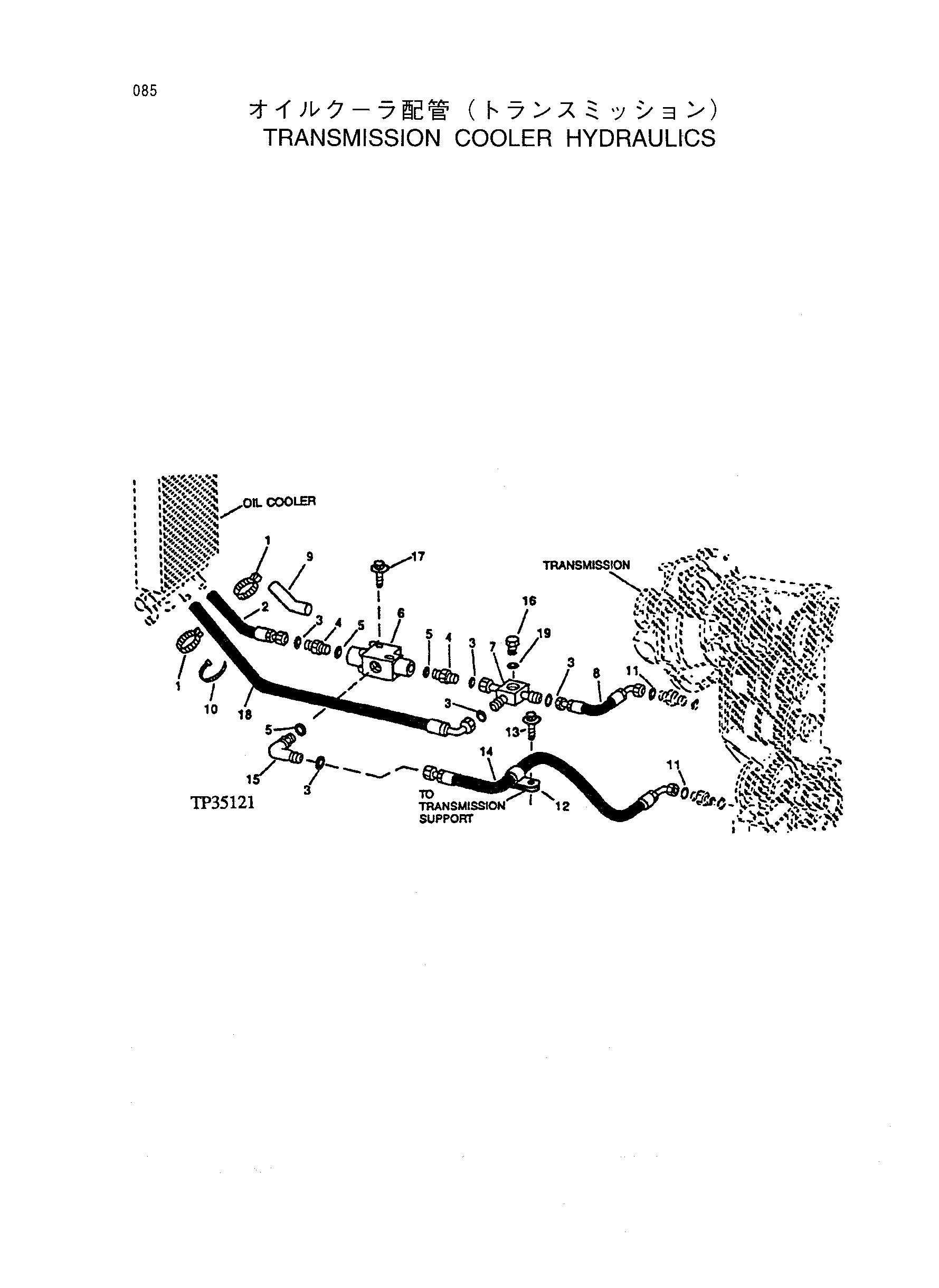

Заводская схема «Трансмиссия радиатор хйдрауликс» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT79195 | Хомут | 2 |
| 2 | AT116010 | Гидравлический шланг | 1 |
| 3 | T77858 | Уплотнительное кольцо | 5 |
| 4 | 38H1194 | Адаптер | 2 |
| 5 | R29936 | Уплотнительное кольцо | 3 |
| 6 | AT129526 замена: AT175707 | Клапан | 1 |
| 6 | AT175707 | Клапан | 1 |
| 7 | AT103491 | TEE штуцер | 1 |
| 8 | AT103261 | Гидравлический шланг | 1 |
| 9 | T123709 | Виброизолятор | 1 |
| 10 | H77698 | TIE лента | 1 |
| 11 | T76938 | Уплотнительное кольцо | 2 |
| 12 | R72659 | Хомут | 1 |
| 13 | 19M7784 | Винт | 1 |
| 14 | AT102436 | Гидравлический шланг | 1 |
| 15 | 38H1052 | Угловой штуцер штуцер | 1 |
| 16 | R27218 | Штуцер пробка | 1 |
| 17 | 19M7810 | Винт | 2 |
| 18 | AT102438 | Гидравлический шланг | 1 |
| 19 | R26448 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
