Гидроцилиндр рулевого управления — HITACHI LX150-2

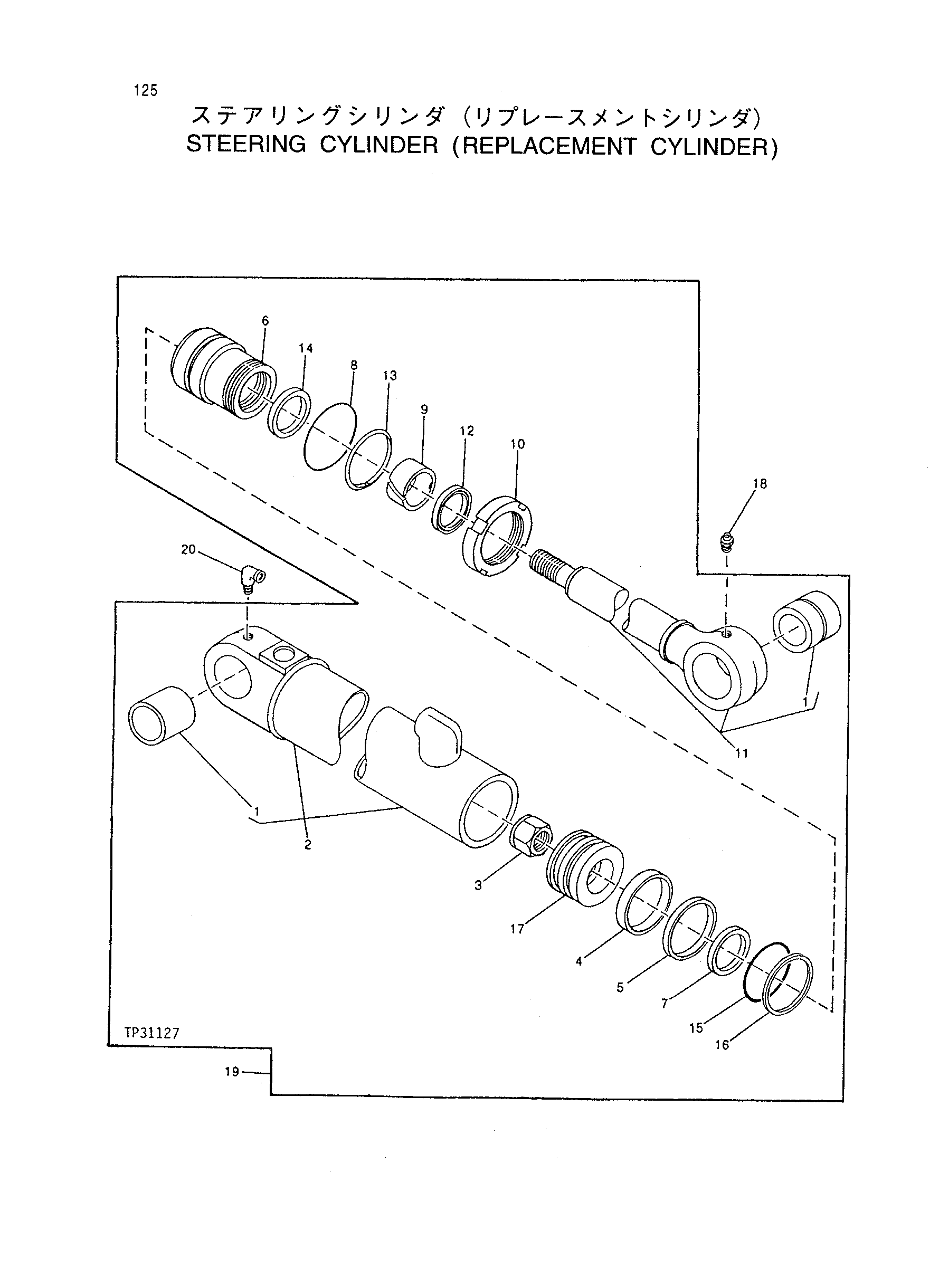

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R89940 | Втулка | 2 |
| 2 | RE25050 | Гидравлический гидроцилиндр барр | 1 |
| 3 | R81866 | Гайка | 1 |
| 4 | R81776 | Веар кольцо | 1 |
| 5 | RE20344 | Уплотнение | 1 |
| 7 | RE20491 | Уплотнение | 1 |
| 8 | R81788 | Кольцо | 1 |
| 9 | R81779 | Веар кольцо | 1 |
| 10 | R81794 | Гайка | 1 |
| 11 | RE25052 | Шток | 1 |
| 12 | RE24535 | Уплотнение | 1 |
| 13 | R91730 | Кольцо | 1 |
| 14 | R81856 | Уплотнение | 1 |
| 15 | R79101 | Бакк-уп кольцо | 1 |
| 16 | R83576 | Уплотнительное кольцо | 1 |
| 17 | R81771 | Поршень | 1 |
| 18 | T162396 | Смазка штуцер | 1 |
| 20 | T56112 | Угловой штуцер штуцер | 1 |
| (BK) | AH149843 | Боре репаир комплект | 1 |
| (RK) | RE20434 | Шток репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
