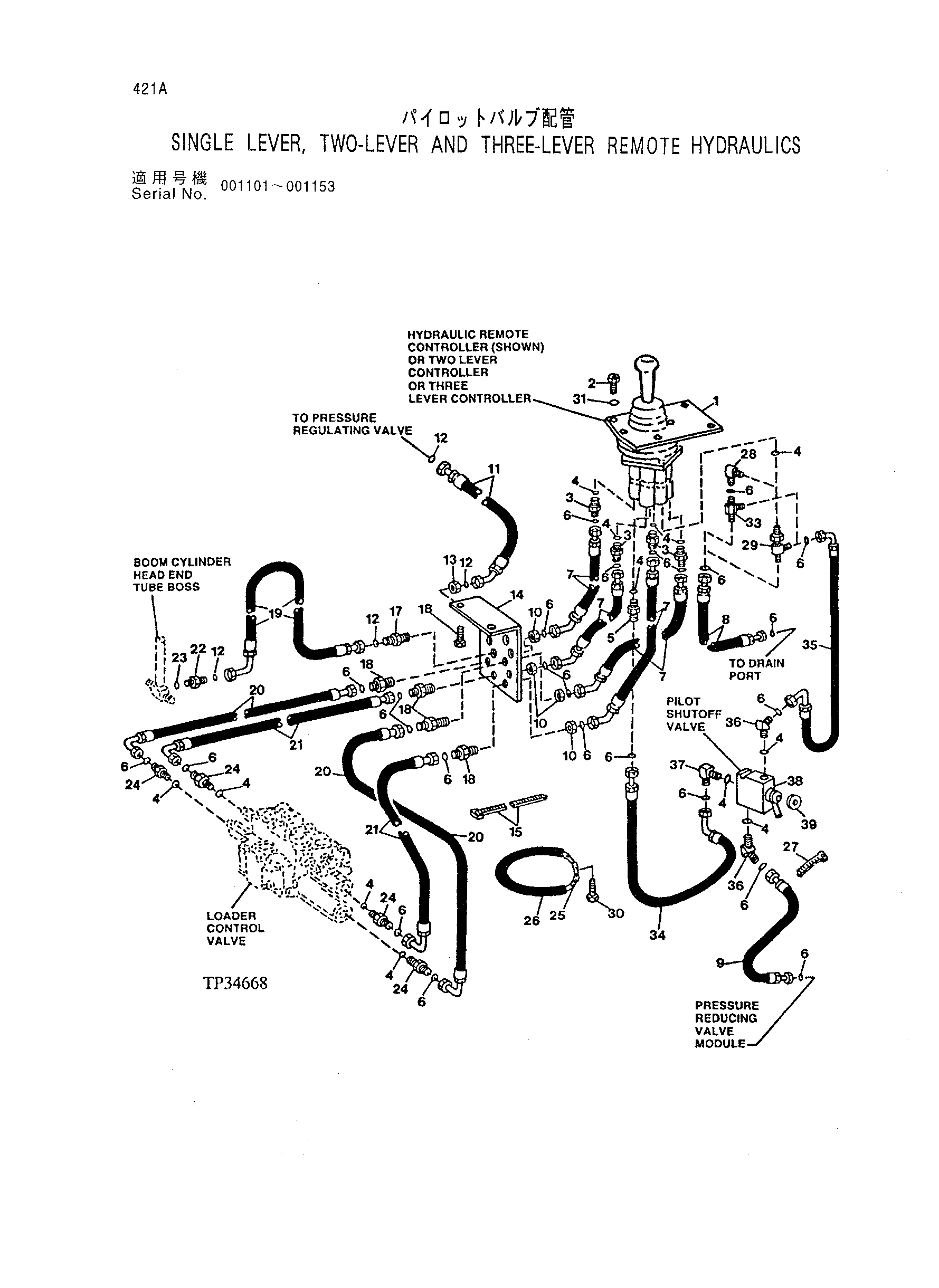

Одинарный рычаг, тво-левер и тхрее-левер дистанционный хйдрауликс — HITACHI LX150-2

Заводская схема «Одинарный рычаг, тво-левер и тхрее-левер дистанционный хйдрауликс» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	T147857	Пластина	1
1	T147861	Пластина	1
1	T147862	Пластина	1
2	21M7285	Винт	8
2	21M7248	Винт	8
2	21M7267	Винт	16
3	38H1160	Адаптер	4
4	R26448	Уплотнительное кольцо	14
5	38H1212	Адаптер	1
6	T77613	Уплотнительное кольцо	24
7	AT102413	Гидравлический шланг	4
8	AT102430	Гидравлический шланг	1
9	AT102429	Гидравлический шланг	1
10	T81029	Гайка	4
11	AT102427	Гидравлический шланг	1
12	T77814	Уплотнительное кольцо	4
13	14H832	Гайка	1
14	T101609	Пластина	1
15	24M7239	Шайба	3
16	19M7784	Винт	2
17	38H1284	Адаптер	1
18	38H1285	Унион штуцер	4
19	AT117118	Гидравлический шланг	1
20	AT102866	Гидравлический шланг	2
21	AT102553	Гидравлический шланг	2
22	AT134931	Обратный клапан	1
23	R28782	Уплотнительное кольцо	1
24	AT175287	Клапан	4
27	H77698	TIE лента	1
28	38H1004	Угловой штуцер штуцер	1
29	38H1023	TEE штуцер	1
30	19M7785	Винт	1
31	24M7054	Шайба	12
32	N189220	TIE лента	1
33	38H1030	TEE штуцер	1
34	AT162943	Шланг	1
35	AT162945	Шланг	1
36	38H1045	Угловой штуцер штуцер	2
37	38H1004	Угловой штуцер штуцер	1
38	AT147041 замена: AT177965	Клапан	1
38	AT147041 замена: T160358	Клапан	1
39	T152589	Уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
